| ब्रांड नाम: | HangTuo |
| मॉडल नंबर: | वीई10 |
| एमओक्यू: | 1 टुकड़ा |
| Price: | USD 280~504 / pc |
| डिलीवरी का समय: | 15 ~ 45 दिन |
| भुगतान की शर्तें: | एल/सी, टी/टी, वेस्टर्न यूनियन |

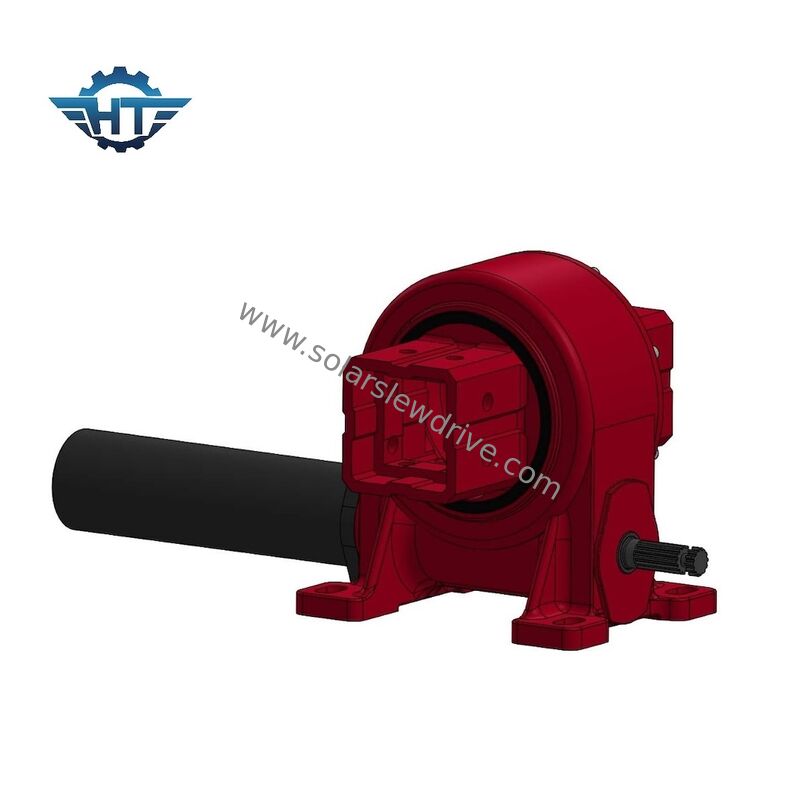

आईपी66 सिंगल-एक्सिस सोलर ट्रैकर सिस्टम के लिए हेवी ड्यूटी स्लू ड्राइव गियरबॉक्स
उत्पाद विवरण
हैंगटुओ VE सीरीज हेवी ड्यूटी स्लू ड्राइव गियरबॉक्स विशेष रूप से यूटिलिटी-स्केल फोटोवोल्टिक इंस्टॉलेशन में सिंगल-एक्सिस सोलर ट्रैकिंग सिस्टम के लिए डिज़ाइन किया गया है। IP66 पर्यावरण संरक्षण और सेल्फ-लॉकिंग वर्म गियर डिज़ाइन की विशेषता वाला यह एनक्लोज्ड स्लेविंग ड्राइव आधुनिक सौर परियोजनाओं के 25+ वर्ष के जीवनकाल में विश्वसनीय, सटीक पोजिशनिंग प्रदर्शन प्रदान करता है।
मुख्य विशेषताएं
आईपी66 रेटेड एनक्लोजर: सभी मौसमों में संचालन के लिए धूल के प्रवेश और शक्तिशाली पानी की जेट से पूर्ण सुरक्षा
सेल्फ-लॉकिंग डिज़ाइन: बाहरी ब्रेक की आवश्यकता को समाप्त करता है; बिजली आउटेज के दौरान स्थिति बनाए रखता है
उच्च परिशुद्धता पोजिशनिंग: इष्टतम सौर ऊर्जा कैप्चर के लिए ≤0.1° सटीकता
एकीकृत हार्ड स्टॉप्स: सॉफ्टवेयर विफलता सुरक्षा के लिए यांत्रिक सीमाओं के साथ ±60° रोटेशन
प्री-सेट गियर क्लीयरेंस: फील्ड समायोजन के बिना तत्काल स्थापना के लिए फ़ैक्टरी-कैलिब्रेटेड
लचीला मोटर माउंटिंग: बाएं या दाएं साइड मोटर कनेक्शन विकल्प
सुचारू संचालन: आसान शुरुआत और रुकना यांत्रिक तनाव को कम करता है
तकनीकी विशिष्टताएँ
VE10 मॉडल (विशेष रुप से प्रदर्शित)
|
पैरामीटर |
विनिर्देशन |
|---|---|
|
गियर अनुपात |
100:1 |
|
रेटेड आउटपुट टॉर्क |
16,000 N·m |
|
टिल्टिंग मोमेंट टॉर्क |
12 kN·m |
|
होल्डिंग टॉर्क |
70 kN·m |
|
स्टेटिक एक्सियल लोड |
110 kN |
|
स्टेटिक रेडियल लोड |
220 kN |
|
डायनामिक एक्सियल लोड |
54 kN |
|
डायनामिक रेडियल लोड |
110 kN |
|
दक्षता |
40% |
|
परिशुद्धता |
≤0.15° |
|
सेल्फ-लॉकिंग |
हाँ |
VE सीरीज के अन्य मॉडल
|
मॉडल |
अनुपात |
आउटपुट टॉर्क |
टिल्टिंग टॉर्क |
एक्सियल लोड |
रेडियल लोड |
होल्डिंग टॉर्क |
वजन |
|---|---|---|---|---|---|---|---|
|
3" |
31:1 |
300 N·m |
1,500 N·m |
3.6 kN |
15 kN |
7,000 N·m |
13 किग्रा |
|
5" |
37:1 |
637.5 N·m |
5,000 N·m |
16 kN |
27 kN |
9,200 N·m |
18 किग्रा |
|
7" |
57:1 |
1,750 N·m |
7,000 N·m |
34 kN |
58 kN |
13,200 N·m |
28 किग्रा |
|
8" |
51:1 |
2,250 N·m |
11,200 N·m |
50 kN |
80 kN |
20,400 N·m |
35 किग्रा |
|
9" |
61:1 |
4,300 N·m |
16,000 N·m |
60 kN |
130 kN |
27,200 N·m |
51 किग्रा |
|
12" |
78:1 |
5,600 N·m |
25,000 N·m |
77 kN |
190 kN |
40,560 N·m |
61 किग्रा |
|
14" |
85:1 |
6,750 N·m |
48,000 N·m |
110 kN |
230 kN |
44,200 N·m |
78 किग्रा |
|
17" |
102:1 |
9,460 N·m |
67,000 N·m |
142 kN |
390 kN |
53,040 N·m |
105 किग्रा |
|
21" |
125:1 |
16,000 N·m |
89,000 N·m |
337 kN |
640 kN |
65,000 N·m |
185 किग्रा |
|
25" |
150:1 |
21,450 N·m |
112,000 N·m |
476 kN |
950 kN |
89,000 N·m |
244 किग्रा |
निर्माण और सामग्री
आवास: जंग प्रतिरोधी कोटिंग के साथ उच्च-शक्ति कच्चा लोहा
गियरिंग: परिशुद्धता-मशीनीकृत 42CrMo मिश्र धातु इस्पात
स्लेविंग बेयरिंग: कठोर रेसवे के साथ 50Mn जाली इस्पात
सीलिंग: पूर्ण पर्यावरणीय सुरक्षा के लिए IP66-रेटेड मल्टी-लिप सील
स्नेहन: उच्च-प्रदर्शन सिंथेटिक ग्रीस के साथ फ़ैक्टरी-भरा हुआ
अनुप्रयोग
सिंगल-एक्सिस सोलर ट्रैकिंग सिस्टम
यूटिलिटी-स्केल फोटोवोल्टिक इंस्टॉलेशन
वाणिज्यिक और औद्योगिक सौर परियोजनाएं
कृषि सौर ट्रैकिंग एरे
दूरस्थ और कठोर वातावरण इंस्टॉलेशन
स्थापना लाभ
स्थापित करने के लिए तैयार: फ़ैक्टरी में प्री-असेंबल और प्री-कैलिब्रेटेड
कोई समायोजन आवश्यक नहीं: शिपमेंट से पहले गियर क्लीयरेंस सेट किया गया
बहुमुखी माउंटिंग: प्रमुख ट्रैकर फ्रेम डिज़ाइन के साथ संगत
सरलीकृत वायरिंग: इष्टतम केबल रूटिंग के लिए लचीला मोटर पोजिशनिंग
विश्वसनीयता और रखरखाव
VE सीरीज स्लू ड्राइव को उनके सेवा जीवन भर न्यूनतम रखरखाव के लिए डिज़ाइन किया गया है:
सील्ड निर्माण: IP66 सुरक्षा दूषित पदार्थों के प्रवेश को रोकती है
सेल्फ-लॉकिंग: ब्रेक रखरखाव की आवश्यकता नहीं
टिकाऊ सामग्री: कठोर इस्पात घटक घिसाव का विरोध करते हैं
लंबा सेवा जीवन: 25+ वर्ष के सौर प्रतिष्ठानों के लिए इंजीनियर
तकनीकी सहायता
हमारी एप्लिकेशन इंजीनियरिंग टीम लोड गणना, मॉडल चयन सहायता, और आपकी विशिष्ट सौर ट्रैकिंग परियोजना आवश्यकताओं के लिए अनुकूलित सिफारिशों सहित व्यापक तकनीकी सहायता प्रदान करती है।
अपनी सौर ट्रैकिंग प्रणाली के लिए मूल्य निर्धारण, तकनीकी विशिष्टताओं और परियोजना-विशिष्ट सिफारिशों के लिए हमसे संपर्क करें।
