उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | HangTuo |
प्रमाणन: | CE, ISO9001 |
मॉडल संख्या: | SE3 |
न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
---|---|
मूल्य: | USD 100~504 / pc |
पैकेजिंग विवरण: | प्लाईवुड बॉक्स |
प्रसव के समय: | 15 ~ 45 दिन |
भुगतान शर्तें: | एल/सी, टी/टी, पश्चिमी संघ |
आपूर्ति की क्षमता: | प्रति माह 2000 पीसी |
सामग्री: | 50Mn, 42CrMo | नमूना: | SE3 |
---|---|---|---|
गियर अनुपात: | 31: 1 | आउटपुट टोक़ रेटेड: | 600nm |
टोर्क पकड़ना: | 1500nm | झुका हुआ टोक़: | 3000Nm |
दक्षता: | 40% | मानक रंग: | RAL 9006 |
हाई लाइट: | सौर ट्रैकिंग प्रणाली के लिए slewing ड्राइव,सौर ट्रैकर के लिए slew ड्राइव |

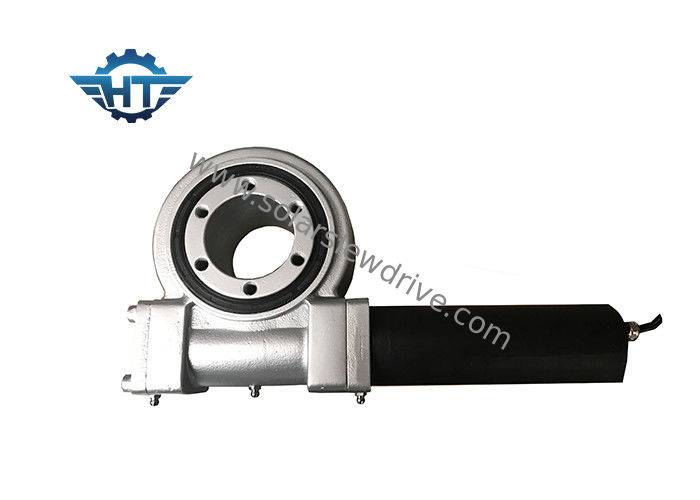

कृमि गियर सिंगल एक्सिस सोलर ट्रैकर गियरबॉक्स Csp के लिए 12 / 24vdc मोटर्स से मेल खाता है
विवरण
हमारी स्लीविंग ड्राइव हाउसिंग से बनी है, स्लीविंग ब्रिंग, सीलिंग, वॉर्मिंग वर्म और अन्य स्टैंडर्ड हार्डवेयर एक्सेसेरीज से बनी है। हम विभिन्न प्रकार जैसे कि 12VDC या 24VDC इलेक्ट्रॉनिक ग्रहीय गियर मोटर्स, हाइड्रोलिक मोटर्स से भी मेल कर सकते हैं, जो स्थिर प्रदर्शन और उच्च दक्षता के साथ घड़ी की दिशा और काउंटर क्लॉकवाइज दिशा रोटेशन के लिए आगे बढ़ सकते हैं।
एसई 3 3 इंच सिंगल एक्सिस स्लीव ड्राइव में व्यापक रूप से फ्लैट सिंगल एक्सिस ट्रैकिंग सिस्टम, तिरछी ट्रैकिंग प्रणाली, परवलयिक गर्त, फ्रेस्नेल और हेलियोस्टैट पावर स्टेशन जैसे अनुप्रयोग हैं।
लाभ
1. सौर ट्रैकिंग प्रणाली की सुरक्षा में सुधार के लिए उच्च बैकहोल्डिंग टोक़
2. 360 डिग्री घूर्णन रेंज
3. अंदर कीड़ा निकालने वाला कीड़ा
4. उच्च भार सुनिश्चित करने के लिए मल्टी टूथ संपर्क
5. स्वयं ताला समारोह
तकनीकी डेटा
एसई मॉडल प्रदर्शन पैरामीटर | ||||||||||||
नमूना | रेटेड उत्पादन टोक़ (एनएम) | होल्डिंग टोक़ (एनएम) | टिल्टिंग टॉर्क (एनएम) | अक्षीय भार (kN) | रेडियल लोड (kN) | अनुपात | दक्षता | परिशुद्धता (डिग्री) | आईपी | काम कर रहे अस्थायी। (℃) | स्व ताला | वजन (किग्रा) |
1 " | 400 | 1000 | 1800 | 22 | 12 | 28: 1 | 43% | ≤0.1 | 66 | -30 ~ + 120 | हाँ | 6 |
3 " | 600 | 1500 | 3000 | 30 | 16 | 31: 1 | 43% | ≤0.1 | 66 | -30 ~ + 120 | हाँ | 8 |
5 " | 800 | 6000 | 4700 | 68 | 27 | 37: 1 | 43% | ≤0.1 | 66 | -30 ~ + 120 | हाँ | 12 |
7 " | 2000 | 13500 | 7100 | 132 | 58 | 57: 1 | 43% | ≤0.1 | 66 | -30 ~ + 120 | हाँ | 21 |
9 " | 4400 | 45,000 | 30800 | 340 | 130 | 61: 1 | 43% | ≤0.1 | 66 | -30 ~ + 120 | हाँ | 49 |
12 " | 5800 | 54,400 | 40,560 | 480 | 190 | 78: 1 | 43% | ≤0.1 | 66 | -30 ~ + 120 | हाँ | 61 |
14 " | 6550 | 68000 | 54,200 | 680 | 230 | 85: 1 | 43% | ≤0.1 | 66 | -30 ~ + 120 | हाँ | 63 |
17 " | 9400 | 135,600 | 65,040 | 980 | 390 | 102: 1 | 43% | ≤0.1 | 66 | -30 ~ + 120 | हाँ | 105 |
21 " | 16000 | 203,400 | 81000 | 1600 | 640 | 125: 1 | 43% | ≤0.1 | 66 | -30 ~ + 120 | हाँ | 149 |
25 " | 21000 | 271,160 | 89000 | 2400 | 950 | 150: 1 | 43% | ≤0.1 | 66 | -30 ~ + 120 | हाँ | 204 |
टिप्पणी: अधिक विस्तृत आयामों और मापदंडों के लिए, कृपया हमारी बिक्री चित्र देखें।
अनुकूलित सेवाएँ
1. विभिन्न अनुप्रयोगों और परियोजनाओं के आधार पर विशेष डिजाइन
2. विभिन्न प्रकार की मोटरों का मिलान किया जा सकता है, जैसे हाइड्रोलिक मोटर्स, स्टेपर मोटर्स, इलेक्ट्रिकल मोटर्स आदि।
3. RAL कोड के आधार पर अलग-अलग रंग उपलब्ध हैं; हमारे मानक रंग RAL 9006 है।
