| Brand Name: | HangTuo |
| Model Number: | SE1 ~ SE25 |
| MOQ: | 1 टुकड़ा |
| कीमत: | USD 280~504 / pc |
| Delivery Time: | 15 ~ 45 दिन |
| Payment Terms: | एल/सी, टी/टी, पश्चिमी संघ |

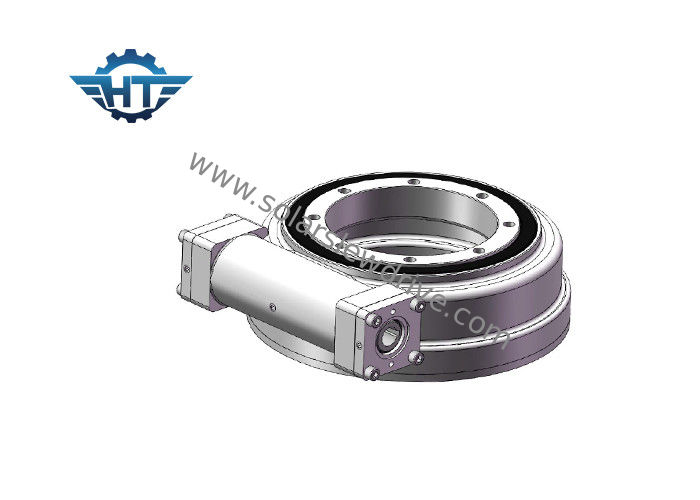

सोलर एनर्जी के लिए 24 VDC प्लैनेटरी गियर मोटर्स के साथ ऑवरग्लास वर्म स्लीव ड्राइव गियरबॉक्स
उत्पाद वर्णन
हमारे स्लीविंग ड्राइव 1 इंच से 25 इंच तक के मॉडल आकार की एक किस्म में आते हैं, प्रदर्शन 0.3 से 21 kNm तक होता है।हमारे पास अलग-अलग बैकलैश के ड्राइव भी हैं।ड्राइव उन अनुप्रयोगों के लिए अच्छी तरह से अनुकूल हैं जिनके लिए एक ही गियर बॉक्स से लोड होल्डिंग और घूर्णी टोक़ दोनों की आवश्यकता होती है।उन्हें रोटेशन के दोहरे अक्षों के साथ भी बनाया जा सकता है, (एक ही समय में अक्षों को मोड़ते हुए) या एक ही धुरी पर दोहरी ड्राइव के साथ, (एक अक्ष में एक ही रिंग गियर को चलाने वाले दो कीड़ा धागे), और खड़ी, क्षैतिज या दोनों।
कार्यक्षेत्र श्रृंखला डेटा शीट
| नमूना | अनुपात | रेटेड उत्पादन टोक़ | झुका हुआ टोक़ | अक्षीय भार | रेडियल लोड | टोर्क पकड़ना | दक्षता | शुद्धता | स्व ताला | वजन |
| एनएम | एनएम | के.एन. | के.एन. | एनएम | डिग्री | हाँ | किलोग्राम | |||
| 3 " | 31: 1 | 300 | 1500 | 3.6 | १५ | 7000 है | 40% | ≤0.1 | हाँ | 13 किलो |
| 5 " | 37: 1 | 637.5 | 5000 | १६ | २। | 9200 रु | 40% | ≤0.1 | हाँ | 18 किलो |
| 7 " | 57: 1 | 1750 है | 7000 है | 34 | ५ 58 | 13200 रु | 40% | ≤0.1 | हाँ | 28 किग्रा |
| 8 " | 51: 1 | 2250 है | 11200 रु | 50 | 80 | 20400 | 40% | ≤0.1 | हाँ | 35 किग्रा |
| 9 " | 61: 1 | 4300 रु | 16000 | ६० | 130 | 27200 रु | 40% | ≤0.1 | हाँ | 51 किग्रा |
| 12 " | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 है | 40% | ≤0.1 | हाँ | 61 किग्रा |
| 14 " | 85: 1 | 6750 है | 48000 है | 110 है | 230 | 44200 रु | 40% | ≤0.1 | हाँ | 78 किग्रा |
| 17 " | 102: 1 | 9460 है | 67000 है | 142 | 390 है | 53040 है | 40% | ≤0.1 | हाँ | 105 किग्रा |
| 21 " | 125: 1 | 16000 | 89000 रु | 337 | 640 है | 65000 | 40% | ≤0.1 | हाँ | 185 किग्रा |
| 25 " | 150: 1 | 21450 है | 112000 | 476 | 950 है | 89000 रु | 40% | ≤0.1 | हाँ | 244 किग्रा |
क्षैतिज श्रृंखला डेटा शीट
| नमूना | अनुपात | रेटेड उत्पादन टोक़ | झुका हुआ टोक़ | टोर्क पकड़ना | अक्षीय भार | रेडियल लोड | दक्षता | शुद्धता | स्व ताला | वजन |
| एनएम | एनएम | एनएम | के.एन. | के.एन. | डिग्री | हाँ | किलोग्राम | |||
| 1 " | 31: 1 | 400 | 1000 | 1800 | २२ | १२ | 40% | ≤0.1 | हाँ | ६ |
| 3 " | 31: 1 | 300 | 1500 | 7000 है | ३० | १५ | 40% | ≤0.1 | हाँ | ९ |
| 5 " | 37: 1 | 637.5 | 6000 है | 9200 रु | ६ 68 | २। | 40% | ≤0.1 | हाँ | १४ |
| 7 " | 57: 1 | 1750 है | 10500 है | 13200 रु | 132 | ५ 58 | 40% | ≤0.1 | हाँ | २३ |
| 9 " | 61: 1 | 4300 रु | 49900 है | 30800 है | 340 | 130 | 40% | ≤0.1 | हाँ | ४४ |
| 12 " | 78: 1 | 5600 | 54400 है | 40560 है | 480 | 190 | 40% | ≤0.1 | हाँ | ५१ |
| 14 " | 85: 1 | 6750 है | 135000 है | 44200 रु | 680 है | 230 | 40% | ≤0.1 | हाँ | ६२ |
| 17 " | 102: 1 | 9460 है | 203000 | 53040 है | 980 है | 390 है | 40% | ≤0.1 | हाँ | 85 |
| 21 " | 125: 1 | 16000 | 271000 रु | 65000 | 1600 रु | 640 है | 40% | ≤0.1 | हाँ | 141 |
| 25 " | 150: 1 | 21450 है | 346000 है | 89000 रु | 2400 है | 950 है | 40% | ≤0.1 | हाँ | 182 |
दोहरी अक्ष श्रृंखला डेटा शीट
| नमूना | अनुपात | रेटेड उत्पादन टोक़ | झुका हुआ टोक़ | अक्षीय भार | रेडियल लोड | टोर्क पकड़ना | दक्षता | शुद्धता | स्व ताला | वजन |
| एनएम | एनएम | के.एन. | के.एन. | एनएम | डिग्री | हाँ | किलोग्राम | |||
| 3 " | 31: 1 | 300 | 1500 | 3.6 | १५ | 7000 है | 40% | ≤0.1 | हाँ | 21 किग्रा |
| 5 " | 37: 1 | 637.5 | 5000 | १६ | २। | 9200 रु | 40% | ≤0.1 | हाँ | 32 किग्रा |
| 7 " | 57: 1 | 1750 है | 7000 है | 34 | ५ 58 | 13200 रु | 40% | ≤0.1 | हाँ | 54 किग्रा |
| 9 " | 61: 1 | 4300 रु | 16000 | ६० | 130 | 27200 रु | 40% | ≤0.1 | हाँ | 88 किग्रा |
| 12 " | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 है | 40% | ≤0.1 | हाँ | 157 किग्रा |
| 14 " | 85: 1 | 6750 है | 48000 है | 110 है | 230 | 44200 रु | 40% | ≤0.1 | हाँ | 214 किग्रा |
| 17 " | 102: 1 | 9460 है | 67000 है | 142 | 390 है | 53040 है | 40% | ≤0.1 | हाँ | 315 किग्रा |
| 21 " | 125: 1 | 16000 | 89000 रु | 337 | 640 है | 65000 | 40% | ≤0.1 | हाँ | 481 किग्रा |
| 25 " | 150: 1 | 21450 है | 112000 | 476 | 950 है | 89000 रु | 40% | ≤0.1 | हाँ | 682 किग्रा |
विशेषताएं
1. सुरक्षा सुनिश्चित करने के लिए उत्कृष्ट बैकहोल्डिंग टॉर्क
2. एक स्थिर परावर्तक सुनिश्चित करने के लिए उच्च परिशुद्धता
3. उच्च आईपी रेटिंग बाहरी हास्य परिस्थितियों में सेवा जीवन को बेहतर बनाने के लिए
अनुकूलित सेवाएँ
1. विभिन्न अनुप्रयोगों और परियोजनाओं के आधार पर विशेष डिजाइन
2. विभिन्न प्रकार की मोटरों का मिलान किया जा सकता है, जैसे हाइड्रोलिक मोटर्स, स्टेपर मोटर्स, इलेक्ट्रिकल मोटर्स आदि।
3. RAL कोड के आधार पर विभिन्न रंग उपलब्ध हैं;हमारे मानक रंग RAL 9006 है।
