उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | HangTuo |
प्रमाणन: | CE, ISO9001 |
मॉडल संख्या: | SE1 |
न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
---|---|
मूल्य: | USD 280~504 / pc |
पैकेजिंग विवरण: | प्लाईवुड बॉक्स |
प्रसव के समय: | 15 ~ 45 दिन |
भुगतान शर्तें: | एल/सी, टी/टी, पश्चिमी संघ |
आपूर्ति की क्षमता: | प्रति माह 2000 पीसी |
सामग्री: | 50 एमएन, 42 क्रॉमो | नमूना: | SE1 |
---|---|---|---|
गियर अनुपात: | 31: 1 | दक्षता: | 40% |
रंग: | के रूप में अनुरोध किया | आवेदन: | सीपीवी, सीएसपी, पीवी |
उत्पत्ति के प्लेस: | चांगझौ, चीन | चालक: | 12 / 24VDC मोटर |
प्रमाणपत्र: | ISO9001, CE | स्व ताला: | हाँ |
हाई लाइट: | वर्म गियर स्लीव ड्राइव,स्लीविंग रिंग गियर |

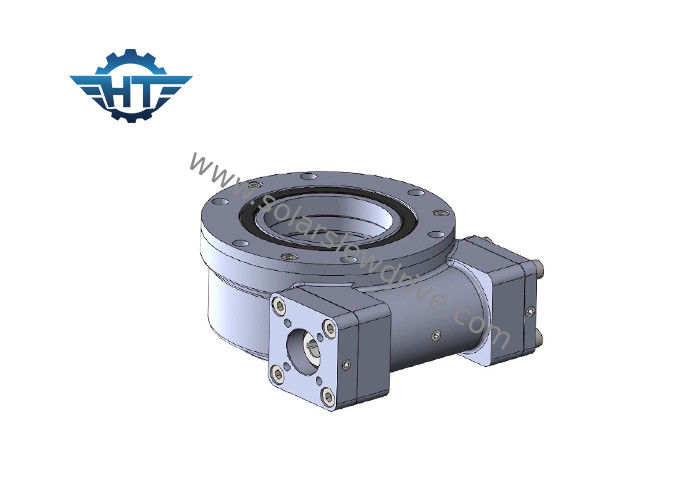

एसई 1 स्लीव ड्राइव गियरबॉक्स छोटे गियर मोटर के साथ स्वचालित सौर ट्रैकिंग सिस्टम और सीएसपी के लिए
विवरण
स्लीविंग ड्राइव के लिए, जिसे आमतौर पर स्लीविंग ब्रिंग या स्लीविंग रिंग कहा जाता है, में कृमि, गियर, हाउसिंग, एंड कैप, टॉप प्लेट, मोटर और अन्य घटक होते हैं।चूंकि मुख्य घटक कृमि और गियर हैं, वे एक ही समय में अक्षीय बलों, रेडियल बलों और पलटने का सामना कर सकते हैं।पारंपरिक रोटरी उत्पादों की तुलना में, नए स्लीविंग ड्राइव को स्थापित करने, बनाए रखने और स्थापित करने के लिए सुविधाजनक है।ट्रक क्रेन, लिफ्ट, टर्नटेबल्स, पोर्ट मशीनरी, वाहन, छोटे पवन ऊर्जा प्रणाली और उपग्रह एंटीना सहित, पीवी सौर ट्रैकिंग सिस्टम, सीपीवी, सीएसपी और बिल्डिंग अनुप्रयोगों में व्यापक रूप से स्लीविंग ड्राइव का उपयोग किया जाता है।पीवी, सीपीवी और सीएसपी (थर्मल पावर, टॉवर, फ्रेस्नेल, हेलियोस्टेट) ट्रैकिंग क्षेत्रों में नियमित और सटीक ट्रैकिंग आवश्यकताओं को पूरा करने के लिए 60 से अधिक मॉडलों के साथ 1 "से 25" तक 11 विभिन्न आकार उपलब्ध हैं।
एसई श्रृंखला के प्रदर्शन मापदंडों
नमूना | अनुपात | रेटेड उत्पादन टोक़ | झुका हुआ टोक़ | टोर्क पकड़ना | अक्षीय भार | रेडियल लोड | दक्षता | शुद्धता | स्व ताला | वजन |
एनएम | एनएम | एनएम | के.एन. | के.एन. | डिग्री | हाँ | किलोग्राम | |||
1 " | 31: 1 | 400 | 1000 | 1800 | २२ | १२ | 40% | ≤0.1 | हाँ | ६ |
3 " | 31: 1 | 300 | 1500 | 7000 है | ३० | १५ | 40% | ≤0.1 | हाँ | ९ |
5 " | 37: 1 | 637.5 | 6000 है | 9200 रु | ६ 68 | २। | 40% | ≤0.1 | हाँ | १४ |
7 " | 57: 1 | 1750 है | 10500 है | 13200 रु | 132 | ५ 58 | 40% | ≤0.1 | हाँ | २३ |
9 " | 61: 1 | 4300 रु | 49900 है | 30800 है | 340 | 130 | 40% | ≤0.1 | हाँ | ४४ |
12 " | 78: 1 | 5600 | 54400 है | 40560 है | 480 | 190 | 40% | ≤0.1 | हाँ | ५१ |
14 " | 85: 1 | 6750 है | 135000 है | 44200 रु | 680 है | 230 | 40% | ≤0.1 | हाँ | ६२ |
17 " | 102: 1 | 9460 है | 203000 | 53040 है | 980 है | 390 है | 40% | ≤0.1 | हाँ | 85 |
21 " | 125: 1 | 16000 | 271000 रु | 65000 | 1600 रु | 640 है | 40% | ≤0.1 | हाँ | 141 |
25 " | 150: 1 | 21450 है | 346000 है | 89000 रु | 2400 है | 950 है | 40% | ≤0.1 | हाँ | 182 |
इंस्टालेशन
एसई 1 स्लीव ड्राइव को लंबवत और क्षैतिज रूप से दोनों स्थापित किया जा सकता है।
यह बेहतर सुरक्षा के लिए सौर या mechinery अनुप्रयोगों में क्षैतिज रूप से उल्टा ड्राइव करने के लिए सलाह दी जाती है।यदि आवश्यक हो, तो इसे लंबवत रूप से भी रखा जा सकता है, लेकिन अतिरिक्त समर्थकों की आवश्यकता है।
अनुप्रयोग
सौर ट्रैकर, पवन टर्बाइन, उपग्रह और रडार व्यंजन, ट्रक क्रेन, मैन लिफ्ट, उपयोगिता उपकरण, हाइड्रोलिक उपकरण संलग्नक, तेल उपकरण उपकरण, टायर हैंडलर, डिगर एस और ऑटोमोटिव लिफ्ट।
व्यक्ति से संपर्क करें: Jessie
दूरभाष: +86 18800586965
