| Brand Name: | HangTuo |
| Model Number: | SE5 |
| MOQ: | 1 टुकड़ा |
| कीमत: | USD 280~504 / pc |
| Delivery Time: | 15 ~ 45 दिन |
| Payment Terms: | एल/सी, टी/टी, पश्चिमी संघ |

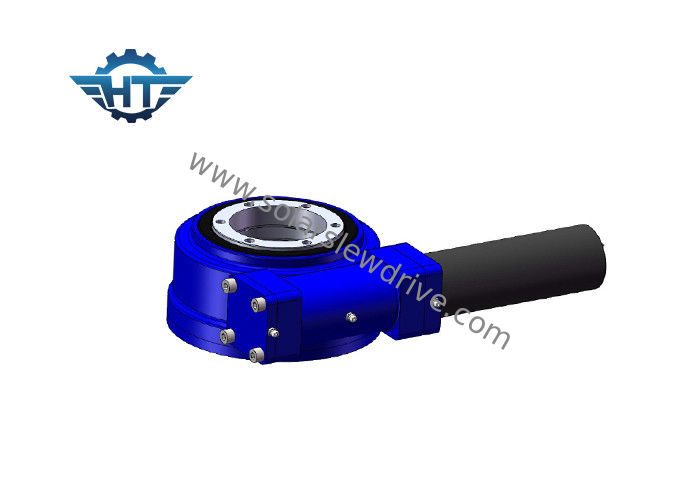

एसई 5 क्षैतिज प्रकार स्लीव ड्राइव गियरबॉक्स ओपलिक सोलर ट्रैकिंग सिस्टम के लिए सीई प्रमाणित के साथ
विवरण
एक स्लीव वर्म ड्राइव सिस्टम एक कॉम्पैक्ट रूप से निर्मित इकाई है जिसमें एक स्लीविंग रिंग, बेस प्लेट और वर्म होते हैं।यह इकाई एक आस्तीन वाली अंगूठी और एक कीड़ा के फायदे को एक इकाई में लाती है।
यह उन अनुप्रयोगों के लिए उपयुक्त है जो एक निरंतर या चक्रीय आंदोलन के साथ धीमी गति से रोटेशन की मांग करते हैं जो संयुक्त भार को संभालने में सक्षम हैं।उत्पाद एक इलेक्ट्रिक या हाइड्रोलिक मोटर के साथ-साथ उपकरणों के लिए एक पूरे सिस्टम को युग्मित करने के लिए मानक आयामों के साथ है।
इसकी कॉम्पैक्टनेस, उच्च कठोरता और अन्य उल्लिखित फायदों के कारण, एक वर्म ड्राइव सिस्टम का उपयोग विभिन्न उपकरणों में किया जाता है जैसे मोबाइल असेंबली प्लेटफॉर्म, सैटेलाइट सिस्टम, ढुलाई वाहनों पर हाइड्रोलिक लोडिंग क्रेन, छोटे समुद्री क्रेन, विस्तार योग्य घूर्णन सीढ़ी, बड़ी पहिया इकाइयों में समुद्री पोर्टल ट्रांसपोर्टर्स।
स्लीपिंग ड्राइव के पैरामीटर
| एसई मॉडल प्रदर्शन पैरामीटर | ||||||||||
| नमूना | अनुपात | रेटेड उत्पादन टोक़ | झुका हुआ टोक़ | टोर्क पकड़ना | अक्षीय भार | रेडियल लोड | दक्षता | शुद्धता | स्व ताला | वजन |
| एनएम | एनएम | एनएम | के.एन. | के.एन. | डिग्री | हाँ | किलोग्राम | |||
| 1 " | 31: 1 | 400 | 1000 | 1800 | २२ | १२ | 40% | ≤0.1 | हाँ | ६ |
| 3 " | 31: 1 | 300 | 1500 | 7000 है | ३० | १५ | 40% | ≤0.1 | हाँ | ९ |
| 5 " | 37: 1 | 637.5 | 6000 है | 9200 रु | ६ 68 | २। | 40% | ≤0.1 | हाँ | १४ |
| 7 " | 57: 1 | 1750 है | 10500 है | 13200 रु | 132 | ५ 58 | 40% | ≤0.1 | हाँ | २३ |
| 9 " | 61: 1 | 4300 रु | 49900 है | 30800 है | 340 | 130 | 40% | ≤0.1 | हाँ | ४४ |
| 12 " | 78: 1 | 5600 | 54400 है | 40560 है | 480 | 190 | 40% | ≤0.1 | हाँ | ५१ |
| 14 " | 85: 1 | 6750 है | 135000 है | 44200 रु | 680 है | 230 | 40% | ≤0.1 | हाँ | ६२ |
| 17 " | 102: 1 | 9460 है | 203000 | 53040 है | 980 है | 390 है | 40% | ≤0.1 | हाँ | 85 |
| 21 " | 125: 1 | 16000 | 271000 रु | 65000 | 1600 रु | 640 है | 40% | ≤0.1 | हाँ | 141 |
| 25 " | 150: 1 | 21450 है | 346000 है | 89000 रु | 2400 है | 950 है | 40% | ≤0.1 | हाँ | 182 |
लाभ
1. रोटेशन 360 डिग्री
2. बाईं या दाईं ओर से ड्राइविंग मोटर का कनेक्शन
3. स्थापना के दौरान, गियरिंग निकासी को समायोजित करना आवश्यक नहीं है;यह निर्माता द्वारा कारखाने से पहले ही निर्धारित किया गया है
4. सरल स्थापना और कम रखरखाव
5. तर्कसंगत अंतरिक्ष उपयोग
6. गियर स्व-लॉकिंग है;इसलिए ब्रेक जरूरी नहीं है
7. शुरू करने और रोकने की आसान और धाराप्रवाह विधि
