अभिनव और लागत प्रभावी स्लीविंग ड्राइव प्रदान करना
 |
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | HangTuo |
| प्रमाणन: | CE, ISO9001 |
| मॉडल संख्या: | एसडीई 21 " |
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
|---|---|
| मूल्य: | USD 280~504 / pc |
| पैकेजिंग विवरण: | प्लाईवुड बॉक्स |
| प्रसव के समय: | 15 ~ 45 दिन |
| भुगतान शर्तें: | एल/सी, टी/टी, पश्चिमी संघ |
| आपूर्ति की क्षमता: | प्रति माह 2000 पीसी |
| सामग्री: | 50 एमएन, 42 क्रॉमो, क्यूटी | गियर अनुपात: | 125: 1 |
|---|---|---|---|
| रेटेड उत्पादन टोक़: | 16 kNm | टोर्क पकड़ना: | 89 kNm |
| झुका हुआ टोक़: | 65 kNm | मानक रंग: | RAL 9006 |
| प्रतिक्रिया: | 0.1 डिग्री से कम | घूर्णन प्रकार: | डबल एक्सिस |
| हाई लाइट: | वर्म गियर स्लीव ड्राइव,स्लीविंग रिंग गियर |
||

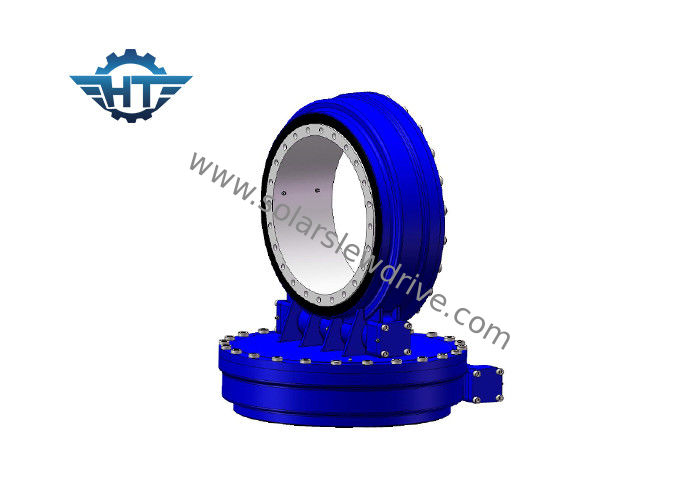

फोटोवोल्टिक सौर ट्रैकिंग सिस्टम के लिए IP66 लिफाफा वर्म प्लैनेटरी स्लीव ड्राइव गियरबॉक्स
विवरण
एक स्लीविंग ड्राइव आमतौर पर स्लीविंग रिंग, वर्म, कास्टिंग हाउसिंग, और असर और बोल्ट जैसे मानक घटकों आदि से बना होता है, जबकि फोटोवोल्टिक पावर जनरेशन सिस्टम में उपयोग किया जाता है, स्लीविंग ड्राइव का उपयोग आमतौर पर डीसी प्लेनेटिव स्पीड रेड्यूसर मोटर और एसी के साथ किया जाता है। गति reducer मोटर।इंजीनियरिंग उपकरणों में इस्तेमाल होने के दौरान, इसे पॉवर ड्राइविंग सिस्टम के रूप में काम करने के लिए नियमित रूप से हाइड्रोलिक मोटर के संयोजन में उपयोग किया जाता है।
स्लीविंग ड्राइव को स्लीविंग गियर ड्राइव या स्लीविंग रिड्यूसर भी कहा जाता है। इसका उपयोग आमतौर पर सौर ऊर्जा प्रणालियों, पवन टरबाइन, उपग्रह प्रणाली और इंजीनियरिंग मशीनरी जैसे ट्रक क्रेन, मैन लिफ्ट्स आदि में किया जाता है। अब इसे फोटोवोल्टिक में समृद्ध रूप से इस्तेमाल किया गया है। ट्रैकिंग सिस्टम।
जब सौर ऊर्जा उद्योग में स्लीविंग ड्राइव का उपयोग किया जाता है, तो उपयोगकर्ताओं को सौर पैनलों के वास्तविक क्षेत्र के अनुसार एक आदर्श एक का चयन करना होता है।मोटे तौर पर, 3 इंच स्लीविंग ड्राइव सौर ऊर्जा प्रणाली के लिए उपयुक्त है जिसमें 3- 5 एम 2 सोलर पैनल, 10 इंच एम 2 सोलर पैनल के लिए 7 इंच, 18-30 एम 2 के लिए 9 इंच, 31-45 एम 2 के लिए 12 इंच, और 14 इंच के लिए उपयुक्त है। 46-60 एम 2 के लिए इंच।ये आपके संदर्भ के लिए प्रदान किए गए हैं।अधिक विशिष्ट और विस्तृत जानकारी के लिए, संपर्क पृष्ठ पर हमारे बिक्री व्यक्ति से संपर्क करने में संकोच न करें।
उत्पाद लाभ
1) उच्च उत्पादन टोक़ और पकड़े लोड
2) शीर्ष ट्रैकिंग परिशुद्धता
3) मजबूत जंग प्रतिरोध और सील प्रभावी है
4) सेल्फ लॉकिंग
आवेदन
SDE3, SDE7, SDE21 डुअल एक्सिस स्लीविंग ड्राइव सोलर ट्रैकिंग सिस्टम के लिए
सटीक उपकरण
सीपीवी
थाली
सैटेलाइट एंटीना
एसडीई मॉडल प्रदर्शन पैरामीटर
| नमूना | अनुपात | रेटेड उत्पादन टोक़ (एनएम) | झुका हुआ टोक़ (एनएम) | होल्डिंग टोक़ (एनएम) | अक्षीय भार (kN) | रेडियल लोड (kN) | दक्षता | प्रेसिजन (°) | स्व ताला | वजन (किग्रा) |
| 3 " | 31: 1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | हाँ | 25 |
| 5 " | 37: 1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | हाँ | 34 |
| 7 " | 57: 1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | हाँ | 56 |
| 9 " | 61: 1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | हाँ | 92 |
| 12 " | 78: 1 | 5800 | 25000 | 40,560 | 77 | 190 | 40% | ≤0.1 | हाँ | 160 |
| 14 " | 85: 1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | हाँ | 224 |
| 17 " | 102: 1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | हाँ | 320 |
| 21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | हाँ | 492 |
| 25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | हाँ | 705 |
अनुप्रयोग फ़ील्ड
| पवन ऊर्जा क्षेत्र | धातु मशीनरी |
| प्रकाश उद्योग | भारी उपकरण |
| पोर्ट / मरीन मैकिनर | सैन्य उत्पाद। |
| निर्माण मशीनरी खनन | स्टील वर्क्स उपकरण |
| मलजल उपचार संयंत्र | कृषि उपकरण |
