उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | HangTuo |
प्रमाणन: | CE, ISO9001 |
मॉडल संख्या: | SDE7 " |
न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
---|---|
मूल्य: | USD 280~504 / pc |
पैकेजिंग विवरण: | प्लाईवुड बॉक्स |
प्रसव के समय: | 15 ~ 45 दिन |
भुगतान शर्तें: | एल/सी, टी/टी, पश्चिमी संघ |
आपूर्ति की क्षमता: | प्रति माह 2000 पीसी |
सामग्री: | 50 एमएन, 42 क्रॉमो, क्यूटी | नमूना: | एसडीई 7 |
---|---|---|---|
गियर अनुपात: | 57: 1 | आउटपुट टोक़: | 0.8 केएनएम |
टोर्क पकड़ना: | 6 kNm | झुका हुआ टोक़: | 9.2 kNm |
उत्पत्ति के प्लेस: | चीन | ब्रांड नाम: | Hangtuo |
हाई लाइट: | स्लीव ड्राइव मोटर,वर्म गियर स्लीव ड्राइव |

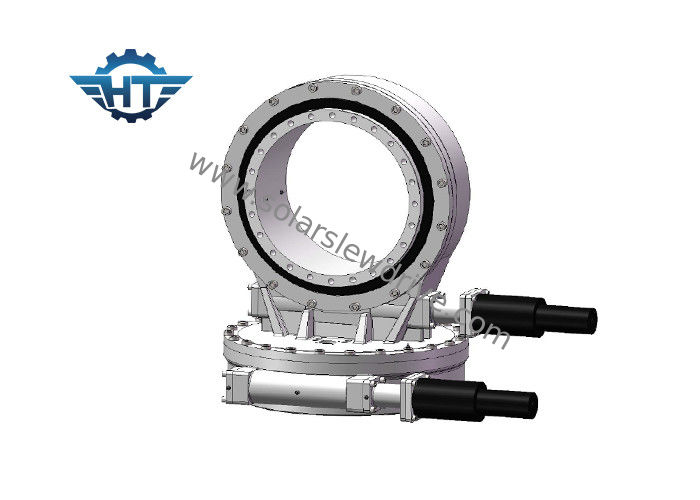

हमारी एसडीई सीरीज़ स्लीविंग ड्राइव मुख्य रूप से पीवी, एसटीपी, सीएसपी सौर ट्रैकिंग सिस्टम के लिए उपयोग की जाती है।
हमारे अन्य प्रकार के स्लीविंग ड्राइव का उपयोग व्यापक रूप से निर्माण अनुप्रयोगों के लिए किया जाता है, जैसे कि ट्रक क्रेन, मैनलिफ्ट्स, टर्नटेबल्स, पोर्ट मशीनरी, मॉड्यूलर वाहन, छोटे पवन ऊर्जा सिस्टम और उपग्रह संचार, भारी लोड ट्रांसपोर्टर, पुल निरीक्षण उपकरण, दूरबीन प्लेटफॉर्म, टोकरी रोटेटर आवश्यकताओं, नौका क्रेन, सीमेंट मिक्सर, खुदाई, आदि हाइड्रोलिक मोटर और डीसी मोटर स्लीव ड्राइव के साथ मैच करने के लिए।उत्पादों को दुनिया भर में निर्यात किया गया है।
प्रमुख विशेषताऐं
1. मौजूदा अनुप्रयोगों में एकीकृत करने के लिए एकीकृत गियर और कृमि के साथ तैयार-से-स्थापित प्रणाली
2. रखरखाव लागत में कमी
3. अंतरिक्ष की बचत प्रतिष्ठानों के लिए कॉम्पैक्ट पैकेज
4. सभी मानक इलेक्ट्रिक मोटर्स और हाइड्रोलिक मोटर्स के लिए flanges के साथ उपलब्ध है
5. कृमि चालित
6. IP66 सीलिंग ग्रेड
7. मॉड्यूलर निर्माण बहुत जल्दी संशोधनों की अनुमति देता है
8. विस्तारित जीवन-आवास जो पूरी तरह से गियरिंग (तेल जलाशय, संदूषण और संपर्क के खिलाफ सुरक्षा) को घेरता है
9. कॉम्पैक्ट डिजाइन में अधिकतम भार क्षमता
एसडीई स्लीविंग ड्राइव का प्रदर्शन चार्ट
नमूना | अनुपात | रेटेड उत्पादन टोक़ (एनएम) | झुका हुआ टोक़ (एनएम) | होल्डिंग टोक़ (एनएम) | अक्षीय भार (kN) | रेडियल लोड (kN) | दक्षता | परिशुद्धता (°) | स्व ताला | वजन (किग्रा) |
3 " | 31: 1 | 600 | 1500 | 5800 | १० | १५ | 40% | ≤0.1 | हाँ | २५ |
5 " | 37: 1 | 800 | 6000 है | 9200 रु | १६ | २। | 40% | ≤0.1 | हाँ | 34 |
7 " | 57: 1 | 2000 | 7500 | 13200 रु | 34 | ५ 58 | 40% | ≤0.1 | हाँ | 56 |
9 " | 61: 1 | 4300 रु | 16000 | 27200 रु | ६० | 130 | 40% | ≤0.1 | हाँ | 92 |
12 " | 78: 1 | 5800 | 25000 | 40560 है | 77 | 190 | 40% | ≤0.1 | हाँ | 160 |
14 " | 85: 1 | 6750 है | 48000 है | 44200 रु | 110 है | 230 | 40% | ≤0.1 | हाँ | 224 |
17 " | 102: 1 | 9460 है | 67000 है | 53040 है | 142 | 390 है | 40% | ≤0.1 | हाँ | 320 |
21 " | 125: 1 | 16000 | 89000 रु | 65000 | 337 | 640 है | 40% | ≤0.1 | हाँ | 492 |
25 " | 150: 1 | 21450 है | 112000 | 89000 रु | 476 | 950 है | 40% | ≤0.1 | हाँ | 705 है |
स्थापना निर्देश-संयोजन
1. क्षैतिज स्थापना और ऊर्ध्वाधर स्थापना।
2. टो एकल sleiwng ड्राइव दोहरी अक्ष slewing ड्राइव सिस्टम प्राप्त कर सकते हैं।
3. एक दोहरी अक्ष slewing ड्राइव दोहरी अक्ष slewing ड्राइव सिस्टम प्राप्त कर सकते हैं।
4. एक रैखिक actuator के साथ एक slewing ड्राइव भी दोहरी अक्ष slewing ड्राइव प्राप्त कर सकते हैं।
