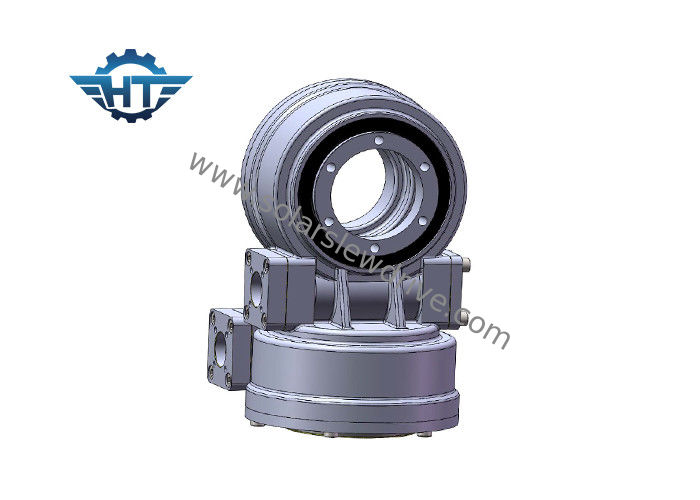

सोलर ट्रैकर्स के लिए इलेक्ट्रिक प्लैनेटरी गियर मोटर्स के साथ एसडीई 5 सेल्फ लॉक ड्यूल एक्सिस स्लीव ड्राइव गियरबॉक्स

सोलर ट्रैकर्स के लिए इलेक्ट्रिक प्लैनेटरी गियर मोटर्स के साथ एसडीई 5 सेल्फ लॉक ड्यूल एक्सिस स्लीव ड्राइव गियरबॉक्स

  • सोलर ट्रैकर्स के लिए इलेक्ट्रिक प्लैनेटरी गियर मोटर्स के साथ एसडीई 5 सेल्फ लॉक ड्यूल एक्सिस स्लीव ड्राइव गियरबॉक्स
  • सोलर ट्रैकर्स के लिए इलेक्ट्रिक प्लैनेटरी गियर मोटर्स के साथ एसडीई 5 सेल्फ लॉक ड्यूल एक्सिस स्लीव ड्राइव गियरबॉक्स
सोलर ट्रैकर्स के लिए इलेक्ट्रिक प्लैनेटरी गियर मोटर्स के साथ एसडीई 5 सेल्फ लॉक ड्यूल एक्सिस स्लीव ड्राइव गियरबॉक्स
उत्पाद विवरण:
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: HangTuo
प्रमाणन: CE, ISO9001
मॉडल संख्या: SDE5 "
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: 1 टुकड़ा
मूल्य: USD 280~504 / pc
पैकेजिंग विवरण: प्लाईवुड बॉक्स
प्रसव के समय: 15 ~ 45 दिन
भुगतान शर्तें: एल/सी, टी/टी, पश्चिमी संघ
आपूर्ति की क्षमता: प्रति माह 2000 पीसी
संपर्क करें
विस्तृत उत्पाद विवरण
सामग्री: 50 एमएन, 42 क्रॉमो, क्यूटी नमूना: एसडीई 5
गियर अनुपात: 37: 1 रेटेड उत्पादन टोक़: 800 एनएम
टोर्क पकड़ना: 6000 एनएम झुका हुआ टोक़: 9200 एनएम
दक्षता: 40% मानक रंग: RAL 9006
प्रतिक्रिया: 0.1 डिग्री से कम घूर्णन प्रकार: दो एक्सिस
हाई लाइट:

वर्म गियर स्लीव ड्राइव

,

स्लीविंग रिंग गियर

सोलर ट्रैकर्स के लिए इलेक्ट्रिक प्लैनेटरी गियर मोटर्स के साथ एसडीई 5 सेल्फ लॉक ड्यूल एक्सिस स्लीव ड्राइव गियरबॉक्स



विवरण



स्लीविंग ड्राइव का प्रदर्शन 6kNm से लेकर 220kNm का टॉर्क, 200Nm से 63kNm का आउटपुट टॉर्क, 500Nm से 271kNm का ओवररेटिंग मोमेंट लोड क्षमता और 30: 1 का 156,600: 1 तक का है।बढ़ते को क्षैतिज, लंबवत या कई अक्षों के संयोजन में किया जा सकता है।



बेहतर सुरक्षा के लिए सौर अनुप्रयोगों में उल्टा संलग्न ड्राइंग का जिक्र करते हुए वीई श्रृंखला स्लीविंग ड्राइव को स्लीविंग ड्राइव को माउंट करने की सलाह दी जाती है।



बेहतर सुरक्षा के लिए सौर अनुप्रयोगों में अज़ीमथ अक्ष पर उल्टा एसई श्रृंखला को माउंट करने के लिए एसई श्रृंखला स्लीविंग ड्राइव की सलाह दी जाती है और ऊंचाई अक्ष के लिए सुरक्षा को जोड़ा जाता है।



एसडीई श्रृंखला स्लीपिंग ड्राइव दो दिशाओं के आरोहित हैं।



लाभ



1. मजबूत पलटनेवाला पल के आधार पर slewing अंगूठी

2. अपनाने वर्म ड्राइव

3. मल्टी टूथ संपर्क का उपयोग करने के लिए बड़ा भार ड्राइव करें

4. बेहतर स्थिर स्व-लॉकिंग फ़ंक्शन



एसडीई स्लीविंग ड्राइव का तकनीकी डाटा



नमूना अनुपात रेटेड उत्पादन टोक़ (एनएम) झुका हुआ टोक़ (एनएम) होल्डिंग टोक़ (एनएम) अक्षीय भार (kN) रेडियल लोड (kN) दक्षता प्रेसिजन (°) स्व ताला वजन (किग्रा)
3 " 31: 1 600 1500 5800 10 15 40% ≤0.1 हाँ 25
5 " 37: 1 800 6000 9200 16 27 40% ≤0.1 हाँ 34
7 " 57: 1 2000 7500 13200 34 58 40% ≤0.1 हाँ 56
9 " 61: 1 4300 16000 27200 60 130 40% ≤0.1 हाँ 92
12 " 78: 1 5800 25000 40,560 77 190 40% ≤0.1 हाँ 160
14 " 85: 1 6750 48000 44200 110 230 40% ≤0.1 हाँ 224
17 " 102: 1 9460 67000 53040 142 390 40% ≤0.1 हाँ 320
21 " 125: 1 16000 89000 65000 337 640 40% ≤0.1 हाँ 492
25 " 150: 1 21450 112000 89000 476 950 40% ≤0.1 हाँ 705
