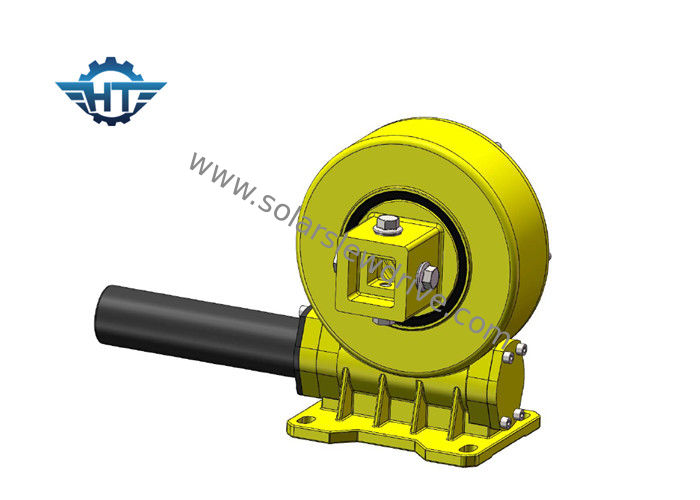

Ve9 कार्यक्षेत्र उच्च उत्पादकता सौर ट्रैकर स्लीव ड्राइव फ्लैट सौर ट्रैकिंग सिस्टम में लागू किया गया

Ve9 कार्यक्षेत्र उच्च उत्पादकता सौर ट्रैकर स्लीव ड्राइव फ्लैट सौर ट्रैकिंग सिस्टम में लागू किया गया

  • Ve9 कार्यक्षेत्र उच्च उत्पादकता सौर ट्रैकर स्लीव ड्राइव फ्लैट सौर ट्रैकिंग सिस्टम में लागू किया गया
  • Ve9 कार्यक्षेत्र उच्च उत्पादकता सौर ट्रैकर स्लीव ड्राइव फ्लैट सौर ट्रैकिंग सिस्टम में लागू किया गया
Ve9 कार्यक्षेत्र उच्च उत्पादकता सौर ट्रैकर स्लीव ड्राइव फ्लैट सौर ट्रैकिंग सिस्टम में लागू किया गया
उत्पाद विवरण:
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: HangTuo
प्रमाणन: CE, ISO9001
मॉडल संख्या: VE9
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: 1 टुकड़ा
मूल्य: USD 280~504 / pc
पैकेजिंग विवरण: प्लाईवुड बॉक्स
प्रसव के समय: 15 ~ 45 दिन
भुगतान शर्तें: एल/सी, टी/टी, पश्चिमी संघ
आपूर्ति की क्षमता: प्रति माह 2000 पीसी
संपर्क करें
विस्तृत उत्पाद विवरण
प्रकार: स्लीविंग ड्राइव उत्पत्ति का स्थान: चांगझौ, चीन (मुख्यभूमि)
मोटर: ब्रशलेस डीसी मोटर फ़ीचर: पूरी तरह से संलग्न है
सामग्री: 42CrMo या 50Mn गारंटी: 5 ~ 10 साल
आकार: 3 इंच से 25 इंच आवेदन: सौर ऊर्जा प्रणाली
हाई लाइट:

सौर ट्रैकिंग प्रणाली

,

सौर ट्रैकर ड्राइव के लिए ड्राइव

Ve9 वर्टिकल हाई प्रोडक्टिविटी सोलर ट्रैकर स्लीव ड्राइव फ्लैट सोलर ट्रैकिंग सिस्टम में लागू होता है



विवरण



सिंगल एक्सिस स्लीव ड्राइव का उपयोग फ्लैट सिंगल एक्सिस ट्रैकिंग सिस्टम में किया जाता है, जो ब्रैकेट एक उत्तर-दक्षिण व्यवस्था, पूर्व-पश्चिम ट्रैकिंग सिस्टम है।खगोलीय एल्गोरिदम के अनुसार, मोटर द्वारा संचालित स्लीव ड्राइव पूरे सिस्टम को चलाने के लिए उच्च टॉर्क को सहन करेगा, ताकि सिस्टम सूर्य के दिगंश को ट्रैक कर सके, जहां तक ​​संभव हो फोटोवोल्टिक मॉड्यूल विकिरण की सतह पर सूर्य को बेहतर बनाने के लिए। , और इस प्रकार बिजली उत्पादन में वृद्धि।



सौर पैनलों को हर समय सूर्य पर नज़र रखने के लिए एक सौर ट्रैकिंग प्रणाली स्थापित करने से सौर ऊर्जा की दक्षता में प्रभावी रूप से सुधार हो सकता है, और जब अत्यधिक विकिरण वाले क्षेत्रों में एकल अक्ष ट्रैकर्स स्थापित किए जाते हैं, तो ऊर्जा उत्पादन में वृद्धि का मतलब है कि बिजली स्टेशन निवेश पर उच्च रिटर्न उत्पन्न कर सकते हैं।



यह मुख्य रूप से ट्रैकिंग सिस्टम के डिजाइन सिद्धांत पर आधारित है, पृथ्वी के घूर्णन के प्रभाव के कारण, पृथ्वी पर एक निश्चित स्थान के लिए, पूरे वर्ष सूर्य चक्र, इसका रोशनी कोण भी लगातार बदल रहा है।सूर्य को ट्रैक करने के लिए सौर पैनलों को ऊपर रखने और फोटोवोल्टिक सरणियों द्वारा प्राप्त सौर विकिरण की मात्रा को बढ़ाने के लिए सौर ट्रैकिंग प्रणाली स्थापित की जाती है, जिससे सौर फोटोवोल्टिक बिजली उत्पादन प्रणालियों की समग्र क्षमता में वृद्धि होती है।



स्लीव ड्राइव तकनीकी डेटा



नमूना अनुपात रेटेड आउटपुट टॉर्क (एनएम) झुकाव टोक़ (एनएम) होल्डिंग टॉर्क (एनएम) अक्षीय भार (केएन) रेडियल लोड (केएन) दक्षता प्रेसिजन (डिग्री) स्व ताला वजन (किग्रा)
3" 31:1 600 1500 1800 22 15 40% 0.1 हाँ 12
5" 37:1 800 5000 9200 16 २७ 40% 0.1 हाँ १८
7" 57:1 १७५० 7000 १३२०० 34 58 40% 0.1 हाँ 32
8" 51:1 २२५० ११२०० 20400 50 80 40% 0.1 हाँ 28
9" ६१:१ २२५० 16000 ३०८०० 60 130 40% 0.1 हाँ 52
12" ७८:१ 4300 25000 40560 77 190 40% 0.1 हाँ 65
14" 85:1 5600 48000 ४४२०० 110 २३० 40% 0.1 हाँ 88
17" 102:1 6750 67000 53040 १४२ 390 40% 0.1 हाँ १३५
21" 125:1 16000 89000 65000 337 640 40% 0.1 हाँ १९२
25" १५०:१ २१४५० ११२००० 89000 476 950 40% 0.1 हाँ २५१



Ve9 कार्यक्षेत्र उच्च उत्पादकता सौर ट्रैकर स्लीव ड्राइव फ्लैट सौर ट्रैकिंग सिस्टम में लागू किया गया 0



Ve9 कार्यक्षेत्र उच्च उत्पादकता सौर ट्रैकर स्लीव ड्राइव फ्लैट सौर ट्रैकिंग सिस्टम में लागू किया गया 1



मोटर डेटा



रेटेड वोल्टेज वी / डीसी: 24vdc

नो-लोड स्पीड आरपीएम: १२०० ± १०%

नो-लोड करंट ए: <0.1 ए

रेटेड टोक़ एनएम: 0.12

स्पीड आरपीएम: ८०० ± १०%

लोड करेंट ए:<1ए

रेटेड पावर डब्ल्यू: <10W



गियर आउटपुट पैरामीटर:

गति अनुपात: 399:1

रेटेड आउटपुट टॉर्क एनएम: 32

आउटपुट स्पीड आरपीएम: 2 ± 0.5



हॉल आउटपुट: 2

हॉल का प्रकार: 40F/39

हॉल इनपुट वोल्टेज वी: 5 ~ 24



तार परिभाषित करें:

1. मोटा लाल: मोटर +

2. मोटा काला: मोटर -

3. पीला हरा: GND

4. पतला पीला: हॉल बी

5. पतला लाल: हॉल +24V

6. पतला काला: हॉल GND

7. पतला हरा: हॉल ए



तकनीकी आवश्यकताएँ



1. असेंबली के बाद मोटर लचीली होनी चाहिए।

2. बिजली चालू होने पर कोई असामान्य शोर नहीं (लाल रेखा बिजली की आपूर्ति के सकारात्मक ध्रुव से जुड़ी होती है)।

3. अक्षीय निकासी: नहीं (वेव क्रेस्ट रिकवरी का उपयोग कर सकते हैं)।

4. वोल्टेज परीक्षण का सामना करें: 800VAC, 5mA, कोई ब्रेकडाउन नहीं है, कोई झिलमिलाहट नहीं है।

5. इन्सुलेशन प्रतिरोध:> 20MΩ।



आयाम

Ve9 कार्यक्षेत्र उच्च उत्पादकता सौर ट्रैकर स्लीव ड्राइव फ्लैट सौर ट्रैकिंग सिस्टम में लागू किया गया 2Ve9 कार्यक्षेत्र उच्च उत्पादकता सौर ट्रैकर स्लीव ड्राइव फ्लैट सौर ट्रैकिंग सिस्टम में लागू किया गया 3
