| Brand Name: | HangTuo |
| Model Number: | SE7 |
| MOQ: | 1 टुकड़ा |
| कीमत: | USD 100~1100/ pc |
| Delivery Time: | 15 ~ 45 दिन |
| Payment Terms: | एल/सी, टी/टी, पश्चिमी संघ |

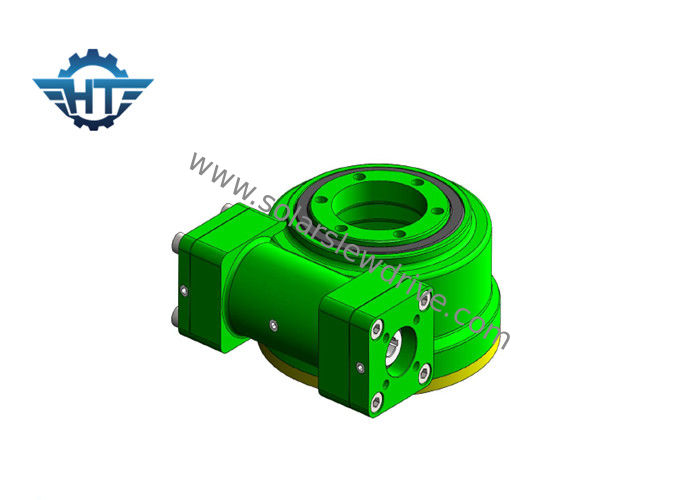

संलग्न आवास और मल्टी-टूथ संपर्क के साथ विशेष रुप से प्रदर्शित से कॉम्पैक्ट सोलर ट्रैकर स्लीव ड्राइव
विवरण
स्लीव ड्राइव एक पूर्ण रोटरी मंदी संचरण तंत्र है जो ड्राइविंग शक्ति स्रोत को एकीकृत करता है।यह स्लीविंग बेयरिंग को ट्रांसमिशन एक्ट्यूएटर और मैकेनिज्म अटैचमेंट के रूप में लेता है, स्लीविंग बेयरिंग के आंतरिक और बाहरी रिंग में सक्रिय भाग, ड्राइविंग स्रोत और शेल को एक रिंग से जोड़कर, जबकि दूसरी रिंग ट्रांसमिशन एक्ट्यूएटर और दोनों के रूप में होती है। संचालित काम करने वाले भागों का कनेक्टिंग बेस।इस तरह, ड्राइव पावर और मुख्य ड्राइव भागों को प्रभावी ढंग से कॉन्फ़िगर करने के लिए पूरी तरह से रोटरी कनेक्टर के रूप में स्लीविंग बेयरिंग की विशेषताओं का उपयोग करके, इसे रोटरी, मंदी और ड्राइव कार्यों का एक सेट बनाते हुए और साथ ही सरल संरचना के साथ, सामान्य आसान निर्माण और रखरखाव के मंदी संचरण तंत्र का प्रकार।
स्लीव ड्राइव के उच्च एकीकरण के कारण, उपयोगकर्ता को स्लीव ड्राइव के प्रत्येक एक्सेसरी को एक-एक करके खरीदने और निर्माण करने की आवश्यकता नहीं होती है, और कुछ हद तक उत्पाद उत्पादन की शुरुआत में तैयारी प्रक्रिया को भी कम कर देता है, इस प्रकार बहुत सुधार होता है श्रम उत्पादकता।पारंपरिक गियर ट्रांसमिशन की तुलना में, वर्म गियर अपेक्षाकृत बड़ा मंदी अनुपात प्राप्त कर सकता है, कुछ मामलों में, रेड्यूसर घटकों को समाप्त कर देता है, ताकि ग्राहकों के लिए खरीद लागत को कम किया जा सके, और स्लीव ड्राइव की गलती पीढ़ी दर को भी बहुत कम किया जा सके।
ब्रशलेस डीसी मोटर
एसई स्लीव ड्राइव का तकनीकी डाटा
| आदर्श | अनुपात | रेटेड आउटपुट टॉर्क (एनएम) | झुकाव टोक़ (एनएम) | होल्डिंग टोक़ (एनएम) | अक्षीय भार (केएन) | रेडियल लोड (केएन) | क्षमता | प्रेसिजन (डिग्री) | स्व ताला | वजन (किग्रा) |
| 1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | 0.1 | हां | 6 |
| 3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | 0.1 | हां | 8 |
| 5" | 37:1 | 800 | 6000 | 9200 | ६८ | २७ | 40% | 0.1 | हां | 12 |
| 7" | 57:1 | 2000 | १३५०० | १३२०० | १३२ | 58 | 40% | 0.1 | हां | 21 |
| 9" | ६१:१ | 4400 | 45000 | ३०८०० | 340 | 130 | 40% | 0.1 | हां | 49 |
| 12" | ७८:१ | 5800 | 54400 | 40560 | 480 | 190 | 40% | 0.1 | हां | ६१ |
| 14" | 85:1 | ६५५० | 68000 | 54200 | 680 | २३० | 40% | 0.1 | हां | 63 |
| 17" | 102:1 | 9400 | १३५६०० | 65040 | 980 | 390 | 40% | 0.1 | हां | 105 |
| 21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | 0.1 | हां | १४९ |
| 25" | १५०:१ | २१००० | २७११६० | 89000 | २४०० | 950 | 40% | 0.1 | हां | 204 |
मोटर में गियर लगाना
विनिर्देश
वोल्टेज: 24VDC
कोई लोड वर्तमान नहीं: 0.6 ए (अधिकतम)
कोई लोड आउटपुट गति नहीं: 3.2 आरपीएम
कोई लोड गति नहीं: 1300 आरपीएम
रेटेड गति: 2 आरपीएम
रेटेड टॉर्क: 43 एनएम
अधिकतम टॉर्क: 48 एनएम
रेटेड वर्तमान: 1.8 ए (अधिकतम)
आईपी क्लास: आईपी55
वजन: 2000 ग्राम
बिजली का जोड़:
1. मोटा लाल: मोटर +
2. मोटा काला: मोटर -
3. पीला हरा: GND
4. पतला पीला: हॉल बी
5. पतला लाल: हॉल +5V
6. पतला काला: हॉल GND
7. पतला हरा: हॉल ए
प्रश्नोत्तर:
1. मैं कैसे चुन सकता हूं?
कृपया आवश्यक मोटरों के पहिये के व्यास का आकार, चौड़ाई, वोल्टेज, शक्ति और नो-लोड गति निर्दिष्ट करें।
2. क्या मैं गुणवत्ता और बाजार का परीक्षण करने के लिए पहले से नमूने ले सकता हूं?
ज़रूर, हमारी गुणवत्ता और सेवा का परीक्षण करने के लिए नमूने लेने के लिए आपका स्वागत है।
3. नमूनों की कुल लागत क्या है?
कुल नमूना लागत = नमूना लागत + माल ढुलाई
उपयुक्त गियर मोटर्स चुनने के बाद हम आपको सर्वोत्तम शिपिंग लागत देंगे
4. आप नमूने कैसे भेजते हैं?
नमूना मात्रा को ध्यान में रखते हुए बड़ा नहीं है, हम ईएमएस, टीएनटी या फेडेक्स द्वारा जहाज के नमूनों का समर्थन करते हैं
5. आपकी न्यूनतम आदेश मात्रा क्या है?नमूनों की पुष्टि के बाद 10 सेट
6. आपकी डिलीवरी का समय क्या है?
मानक नमूनों के लिए: 7 दिनों के भीतर;बैच आदेश के लिए: 25 दिनों के भीतर।
