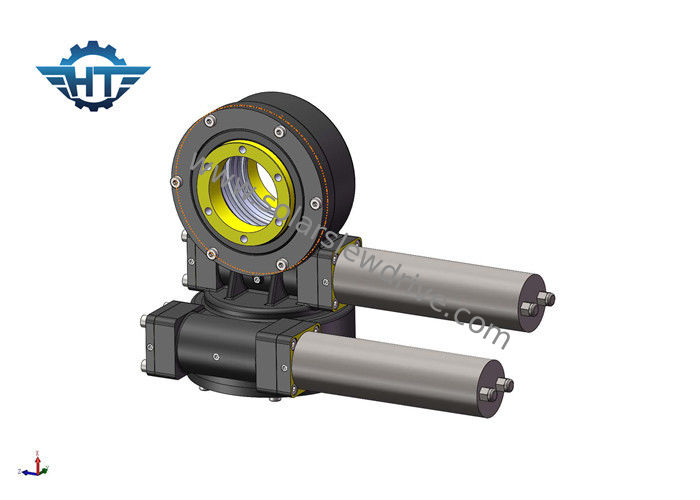

SDE3 डुअल एक्सिस वर्म गियर स्लीव ड्राइव, केंद्रित हीट एब्जॉर्बर के लिए उच्च परिशुद्धता

SDE3 डुअल एक्सिस वर्म गियर स्लीव ड्राइव, केंद्रित हीट एब्जॉर्बर के लिए उच्च परिशुद्धता

SDE3 डुअल एक्सिस वर्म गियर स्लीव ड्राइव, केंद्रित हीट एब्जॉर्बर के लिए उच्च परिशुद्धता
SDE3 Dual Axis Worm Gear Slew Drive, High Precision For Concentrated Heat Absorber
SDE3 डुअल एक्सिस वर्म गियर स्लीव ड्राइव, केंद्रित हीट एब्जॉर्बर के लिए उच्च परिशुद्धता
उत्पाद विवरण:
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: HangTuo
प्रमाणन: CE, ISO9001
मॉडल संख्या: SDE3
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: 1 टुकड़ा
मूल्य: USD 100~380/ pc
पैकेजिंग विवरण: प्लाईवुड बॉक्स
प्रसव के समय: 15 ~ 45 दिन
भुगतान शर्तें: एल/सी, टी/टी, पश्चिमी संघ
आपूर्ति की क्षमता: प्रति माह 2000 पीसी
संपर्क करें
विस्तृत उत्पाद विवरण
उत्पत्ति का स्थान: चांगझौ, चीन (मुख्यभूमि) बिजली की आपूर्ति: 24vdc
हॉल सेंसर: नहीं मोटर का प्रकार: ग्रहों ब्रश डीसी मोटर
फ़ीचर: पूरी तरह से संलग्न है सामग्री: 42CrMo या 50Mn
हाई लाइट:

सौर ट्रैकिंग प्रणाली

,

सौर ट्रैकर ड्राइव के लिए ड्राइव

केंद्रित सौर ऊर्जा स्टेशन के लिए उच्च परिशुद्धता के साथ एसडीई 3 डुअल एक्सिस वर्म गियर स्लीव ड्राइव



विवरण



टावर फोटोथर्मल पावर जनरेशन सिस्टम के लिए ट्रांसमिशन डिवाइस कैसे चुनें?



टावर पावर स्टेशन की दक्षता के लिए ट्रांसमिशन डिवाइस महत्वपूर्ण है



टावर फोटोथर्मल पावर स्टेशन में, उच्च तापमान एकत्र करने और गर्मी इकट्ठा करने के लिए हजारों दर्पण गर्मी अवशोषक टावर के अंत में गर्मी अवशोषक पर सौर विकिरण एकत्र करते हैं।गर्मी के निरंतर और स्थिर संग्रह को सुनिश्चित करने के लिए, क्षैतिज अज़ीमुथ और आंदोलन की ऊंचाई दिशा (डबल अक्ष) में ट्रांसमिशन डिवाइस के माध्यम से दर्पण को हमेशा सूर्य की स्थिति को ट्रैक करना चाहिए।

सबसे आम ट्रांसमिशन डिवाइस टावर सीएसपी-स्लीव ड्राइव है



SDE3 डुअल एक्सिस वर्म गियर स्लीव ड्राइव, केंद्रित हीट एब्जॉर्बर के लिए उच्च परिशुद्धता 0



स्लीव ड्राइव आमतौर पर दो अक्षों की दिशा में दर्पण के रोटेशन को चलाने के लिए एक मोटर द्वारा संचालित होती है।एक सटीक मशीन के रूप में, फोटोथर्मल बिजली उत्पादन उद्योग में स्लीव ड्राइव के अनुप्रयोग को 1mrad के भीतर ट्रैकिंग सटीकता को नियंत्रित करने की आवश्यकता होती है।डबल लिफाफा संरचना वर्म व्हील और टूथ सरफेस मेशिंग क्षेत्र बड़ा है, ट्रांसमिशन सटीकता अधिक है, प्रभाव प्रतिरोध मजबूत है, इसकी कम पहनने की दर सटीक और जीवन की स्थितियों के तहत दीर्घकालिक उपयोग सुनिश्चित कर सकती है, उत्तर पश्चिम में फोटोथर्मल पावर स्टेशन के लिए अधिक उपयुक्त है। कठोर वातावरण से।



तकनीकी डेटा



नमूना अनुपात रेटेड आउटपुट टॉर्क (एनएम) झुकाव टोक़ (एनएम) होल्डिंग टोक़ (एनएम) अक्षीय भार (केएन) रेडियल लोड (केएन) दक्षता प्रेसिजन (डिग्री) स्व ताला वजन (किग्रा)
1" 32:1 400 1000 1800 22 12 40% 0.1 हाँ 6
3" 31:1 600 1500 3000 30 16 40% 0.1 हाँ 8
5" 37:1 800 6000 9200 ६८ २७ 40% 0.1 हाँ 12
7" 57:1 2000 १३५०० १३२०० १३२ 58 40% 0.1 हाँ 21
9" ६१:१ 4400 45000 ३०८०० 340 130 40% 0.1 हाँ 49
12" ७८:१ 5800 54400 40560 480 190 40% 0.1 हाँ ६१
14" 85:1 ६५५० 68000 54200 680 २३० 40% 0.1 हाँ 63
17" 102:1 9400 १३५६०० 65040 980 390 40% 0.1 हाँ 105
21" 125:1 16000 203400 81000 1600 640 40% 0.1 हाँ १४९
25" १५०:१ २१००० २७११६० 89000 २४०० 950 40% 0.1 हाँ 204



मोटर



24V ब्रश डीसी मोटर



विशिष्टता:

वोल्टेज: 24VDC

वैकल्पिक वोल्टेज: 12 वी, 48 वी

कोई लोड वर्तमान नहीं: 0.6 ए (अधिकतम)

कोई लोड आउटपुट गति नहीं: 3.2 आरपीएम

कोई लोड गति नहीं: 1300 आरपीएम



रेटेड गति: 2 आरपीएम

रेटेड टॉर्क: 43 एनएम

अधिकतम टॉर्क: 48 एनएम

रेटेड वर्तमान: 1.8 ए (अधिकतम)

आईपी ​​क्लास: आईपी55

वजन: 2000 ग्राम



आयाम

SDE3 डुअल एक्सिस वर्म गियर स्लीव ड्राइव, केंद्रित हीट एब्जॉर्बर के लिए उच्च परिशुद्धता 1

दस्ता: 12 मिमी



मोटर वोल्टेज, शक्ति और गति को अपनाने योग्य आयाम की अनुमत परिस्थिति के तहत आपके अनुरोध के अनुसार अनुकूलित किया जाएगा।
