| Brand Name: | HangTuo |
| Model Number: | SE1 |
| MOQ: | 1 टुकड़ा |
| कीमत: | USD 280~504 / pc |
| Delivery Time: | 15 ~ 45 दिन |
| Payment Terms: | एल/सी, टी/टी, पश्चिमी संघ |

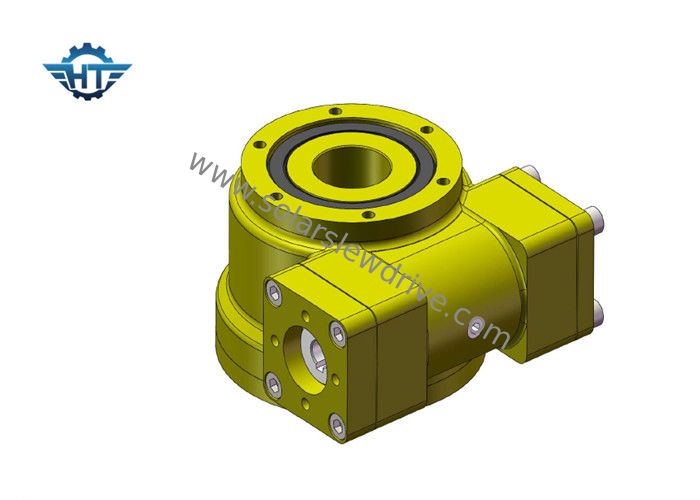

छोटे सौर ट्रैकर्स के लिए उच्च परिशुद्धता पेचदार कृमि गियर के साथ छोटा व्यास स्लीव रिंग ड्राइव
परिचय
एक स्लीविंग बेयरिंग रिंग एक घूर्णी रोलिंग-एलिमेंट बेयरिंग या प्लेन बेयरिंग है जो आमतौर पर एक भारी लेकिन धीमी गति से मोड़ने वाले भार का समर्थन करता है, अक्सर एक क्षैतिज प्लेटफॉर्म जैसे कि एक पारंपरिक क्रेन, एक स्विंग यार्डर, या एक क्षैतिज-अक्ष का विंड-फेसिंग प्लेटफॉर्म पवनचक्की
पेचदार गियर और ऑवरग्लास वर्म इसे मल्टी टूथ कॉन्टैक्ट प्राप्त करते हैं, जिससे यह एक ही समय में अक्षीय बल, रेडियल बल और झुकाव क्षण को सहन कर सकता है।
एसई स्लीविंग ड्राइव की तकनीकी शीट
| नमूना | अनुपात | रेटेड आउटपुट टॉर्क (एनएम) | झुकाव टोक़ (एनएम) | होल्डिंग टोक़ (एनएम) | अक्षीय भार (केएन) | रेडियल लोड (केएन) | दक्षता | प्रेसिजन (डिग्री) | स्व ताला | वजन (किग्रा) |
| 1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | 0.1 | हाँ | 6 |
| 3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | 0.1 | हाँ | 8 |
| 5" | 37:1 | 800 | 6000 | 9200 | ६८ | २७ | 40% | 0.1 | हाँ | 12 |
| 7" | 57:1 | 2000 | १३५०० | १३२०० | १३२ | 58 | 40% | 0.1 | हाँ | 21 |
| 9" | ६१:१ | 4400 | 45000 | ३०८०० | 340 | 130 | 40% | 0.1 | हाँ | 49 |
| 12" | ७८:१ | 5800 | 54400 | 40560 | 480 | 190 | 40% | 0.1 | हाँ | ६१ |
| 14" | 85:1 | ६५५० | 68000 | 54200 | 680 | २३० | 40% | 0.1 | हाँ | 63 |
| 17" | 102:1 | 9400 | १३५६०० | 65040 | 980 | 390 | 40% | 0.1 | हाँ | 105 |
| 21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | 0.1 | हाँ | १४९ |
| 25" | १५०:१ | २१००० | २७११६० | 89000 | २४०० | 950 | 40% | 0.1 | हाँ | 204 |
विशेष विवरण
मोटर में गियर लगाना
| वोल्टेज | बिजली उत्पादन | आउटपुट स्पीड | वाटर प्रूफिंग |
| २४वीडीसी | 5-60W | 10-100rpm | आईपी65 |
| टिप्पणी | विशेष मोटर्स को आपकी आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है। | ||
| एनकोडर और गियर बॉक्स को ठीक किया जा सकता है। | |||
| विभिन्न मांगों के आधार पर ग्रहों के गियरबॉक्स का मिलान किया जा सकता है | |||
लाभ
1. ओडीएम / OEM सेवा प्रदान करें
2. 100% गुणवत्ता सेवा
3. सीई प्रमाणित
