उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | HangTuo |
प्रमाणन: | CE, ISO9001 |
मॉडल संख्या: | SE7 |
न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
---|---|
मूल्य: | USD 100~1100/ pc |
पैकेजिंग विवरण: | प्लाईवुड बॉक्स |
प्रसव के समय: | 15 ~ 45 दिन |
भुगतान शर्तें: | एल/सी, टी/टी, पश्चिमी संघ |
आपूर्ति की क्षमता: | प्रति माह 2000 पीसी |
आवेदन: | निर्माण साधन | नमूना: | SE7 |
---|---|---|---|
उत्पत्ति के प्लेस: | चांगझौ, चीन | संरचना: | वर्म और गियर |
अनुपात: | 57: 1 | आईपी ग्रेड: | IP66 |
गारंटी: | 5 ~ 10 साल | रंग: | चाँदी का चूर्ण |
हाई लाइट: | सोलर ट्रैकर,सोलर ट्रैकर ड्राइव के लिए स्लीव ड्राइव |

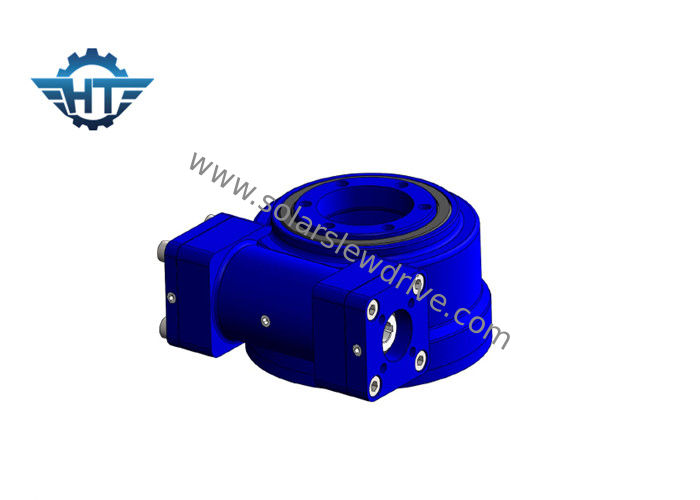

कंकाल सीलिंग के साथ पूरी तरह से संलग्न छोटी स्लीव ड्राइव, हर्ष पर्यावरण के लिए IP66 सुरक्षा ग्रेड
विवरण
स्लीव ड्राइव एक ऑल-इन-वन यूनिट है जिसमें गियर वाली स्लीव रिंग, ड्राइव गियर, हाउसिंग और मोटर (इलेक्ट्रिक, हाइड्रोलिक या एसी मोटर) शामिल हैं।अक्षीय, रेडियल और पल लोडिंग के लिए डिज़ाइन किया गया।
हमारे स्लीव ड्राइव्स लोड को संभालने, दक्षता और सटीकता को बढ़ाने के लिए ऑवरग्लास (डबल एनवेलपिंग) वर्म तकनीक से संचालित हैं।
हम 28:1 से 150:1 तक विभिन्न प्रकार के स्लीव ड्राइव, मॉडल आकार, प्रदर्शन रेंज, सीलिंग विकल्प, माउंटिंग विशेषताओं और विभिन्न गियर कमी अनुपात का निर्माण करते हैं।
स्लीव ड्राइव को क्षैतिज रूप से, लंबवत रूप से या कई अक्षों के संयोजन से माउंट किया जा सकता है।
तकनीकी डेटा
नमूना |
रेटेड आउटपुट टॉर्क (एनएम) |
टिल्टिंग टॉर्क (एनएम) | होल्डिंग टॉर्क (एनएम) | अक्षीय भार (केएन) | रेडियल लोड (केएन) | अनुपात | दक्षता | प्रेसिजन (डिग्री) | आईपी | स्व ताला लगा | वजन (किग्रा) |
1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | 0.1 | 66 | हाँ | 6 |
3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | 0.1 | 66 | हाँ | 8 |
5" | 800 | 6000 | 9200 | ६८ | २७ | 37:1 | 40% | 0.1 | 66 | हाँ | 12 |
7" | 2000 | १३५०० | १३२०० | १३२ | 58 | 57:1 | 40% | 0.1 | 66 | हाँ | 21 |
9" | 4400 | 45000 | ३०८०० | 340 | 130 | ६१:१ | 40% | 0.1 | 66 | हाँ | 49 |
12" | 5800 | 54400 | 40560 | 480 | 190 | ७८:१ | 40% | 0.1 | 66 | हाँ | ६१ |
14" | ६५५० | 68000 | 54200 | 680 | २३० | 85:1 | 40% | 0.1 | 66 | हाँ | 63 |
17" | 9400 | १३५६०० | 65040 | 980 | 390 | 102:1 | 40% | 0.1 | 66 | हाँ | 105 |
21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | 0.1 | 66 | हाँ | १४९ |
25" | २१००० | २७११६० | 89000 | २४०० | 950 | १५०:१ | 40% | 0.1 | 66 | हाँ |
204 |
आयाम
अन्य विकल्प
इलेक्ट्रिक, हाइड्रोलिक मोटर, एसी मोटर
आवास: खुला या बंद
अनुकूलित इनपुट विन्यास
आवेदन आवश्यकताओं के अनुसार कस्टम डिजाइन
प्लैनेटरी गियर मोटर
एक ग्रहीय या एपिसाइक्लिक गियर मोटर एक पूर्व-इकट्ठे, तैयार-से-उपयोग पैकेज में ग्रहों के गियर के साथ एक मोटर को जोड़ती है।यह आमतौर पर उच्च आईपी ग्रेड के लिए हीट सिकुड़न और ड्रिप पेंट द्वारा संरक्षित होता है।यह एक कॉम्पैक्ट यूनिट में महत्वपूर्ण कमी अनुपात और उच्च आउटपुट प्रदान करता है।
ग्रहीय गियर मोटर्स के लाभ
प्लैनेटरी गियर मोटर्स विभिन्न प्रकार के अनुप्रयोगों के लिए एक स्मार्ट विकल्प हैं जिन्हें उच्च टोक़ और कम गति की आवश्यकता होती है।
1. कॉम्पैक्ट मोटर आकार
2. उच्च शक्ति घनत्व
3. विस्तारित गियर जीवन
4. उच्च दक्षता
5. अत्यधिक सटीक गियरिंग फ़ंक्शन
6. कम प्रतिक्रिया
तकनीकी डेटा
प्रकार | वोल्टेज डीसी। (वी) | कोई भार नही | रेटेड | अधिकतम टोक़ (एनएम) | ||||
वर्तमान (ए) | गति (आरपीएम) | मोटर गति (आरपीएम) | वर्तमान (ए) | गति (आर / मिनट) | टोक़ (एनएम) | |||
ZYT09RC | 24 | 0.8 (मैक्स) | 2.6 | ११०० | 9.5 (अधिकतम) | 2.0 | 350 | 400 |
आयाम
