उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | HangTuo |
प्रमाणन: | CE, ISO9001 |
मॉडल संख्या: | SE14 |
न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
---|---|
मूल्य: | USD 100~1100/ pc |
पैकेजिंग विवरण: | प्लाईवुड बॉक्स |
प्रसव के समय: | 15 ~ 45 दिन |
भुगतान शर्तें: | एल/सी, टी/टी, पश्चिमी संघ |
आपूर्ति की क्षमता: | प्रति माह 2000 पीसी |
प्रकार: | SE14 स्लीविंग ड्राइव | सामग्री: | 42CrMo या 50Mn |
---|---|---|---|
गारंटी: | 5 ~ 10 साल | आकार: | 3 इंच से 25 इंच |
आवेदन: | औद्योगिक, सौर ट्रैकर | रंग: | ग्राहक आवश्यक |
स्थापना वेबसाइट: | खुला मैदान | फ़ीचर: | IP66 |
हाई लाइट: | सौर ट्रैकिंग प्रणाली,सौर ट्रैकर ड्राइव के लिए ड्राइव |

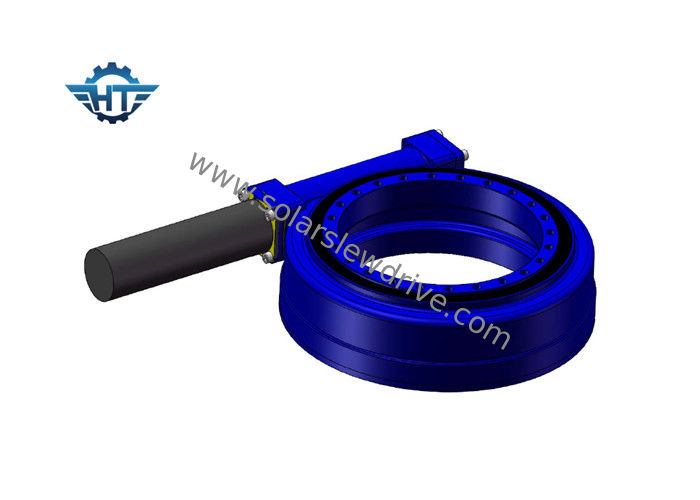

निर्माण मशीनरी के लिए एसी मोटर के साथ संलग्न SE14 हाई टिल्टिंग टॉर्क स्लीव रिंग ड्राइवNEMA 34 संलग्न स्टेपर मोटर
विवरण
ए: इनर रिंग + बॉल + बेयरिंग आउटर रिंग = बियरिंग
बी: वर्म + वर्मव्हील = कृमि और वर्मव्हील संरचना
यदि बियरिंग के बाहरी रिंग में गियर जोड़ते हैं, तो A और B एक स्लीव ड्राइव बन जाते हैं।
फायदे बनाए रखें: बड़े टोक़, अच्छी सीलिंग, अंत कवर की उच्च असर शक्ति।
इसे एसी मोटर, डीसी मोटर, सिंक्रोनस मोटर, ब्रशलेस मोटर के साथ मैच किया जा सकता है।अन्य मोटर्स का भी मिलान किया जा सकता है, कोई फर्क नहीं पड़ता कि हम किस मोटर को चुनते हैं, मूल रूप से हमें कुछ मापदंडों को देखने की जरूरत है: 1. सामान्य ऑपरेशन के दौरान रेटेड पावर/टॉर्क 2. स्थिर अवस्था के दौरान सामान्य पावर/टॉर्क;3. ट्रैकिंग सटीकता;4. तापमान पर्यावरण के अनुकूल;5.आईपी ग्रेड, निविड़ अंधकार, धूलरोधक;6. आर्थिक संदर्भ;7. सेवा जीवन;8. ट्रैकिंग गति, आदि।
ट्रैकर, ट्रैकर, ट्रैकर, क्यों?
सूर्योदय और सूर्यास्त के कारण...
गलत - सूरज उगता और अस्त नहीं होता।
लेकिन यह पृथ्वी के अपनी धुरी पर घूमने के कारण ऊपर और अस्त होता प्रतीत होता है।
इसलिए सौर ट्रैकर पृथ्वी के घूमने का प्रतिकार कर रहे हैं।
तकनीकी डेटा और आयाम
नमूना | अनुपात | रेटेड आउटपुट टॉर्क (एनएम) | झुकाव टोक़ (एनएम) | होल्डिंग टोक़ (एनएम) | अक्षीय भार (केएन) | रेडियल लोड (केएन) | दक्षता | प्रेसिजन (डिग्री) | स्व ताला | वजन (किग्रा) |
1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | 0.1 | हाँ | 6 |
3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | 0.1 | हाँ | 8 |
5" | 37:1 | 800 | 6000 | 9200 | ६८ | २७ | 40% | 0.1 | हाँ | 12 |
7" | 57:1 | 2000 | १३५०० | १३२०० | १३२ | 58 | 40% | 0.1 | हाँ | 21 |
9" | ६१:१ | 4400 | 45000 | ३०८०० | 340 | 130 | 40% | 0.1 | हाँ | 49 |
12" | ७८:१ | 5800 | 54400 | 40560 | 480 | 190 | 40% | 0.1 | हाँ | ६१ |
14" | 85:1 | ६५५० | 68000 | 54200 | 680 | २३० | 40% | 0.1 | हाँ | 63 |
17" | 102:1 | 9400 | १३५६०० | 65040 | 980 | 390 | 40% | 0.1 | हाँ | 105 |
21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | 0.1 | हाँ | १४९ |
25" | १५०:१ | २१००० | २७११६० | 89000 | २४०० | 950 | 40% | 0.1 | हाँ | 204 |
