उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | HangTuo |
प्रमाणन: | CE, ISO9001 |
मॉडल संख्या: | एसई, वीई, एसडीई |
न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
---|---|
मूल्य: | USD 100~1100 / pc |
पैकेजिंग विवरण: | प्लाईवुड बॉक्स |
प्रसव के समय: | 15 ~ 45 दिन |
भुगतान शर्तें: | एल/सी, टी/टी, पश्चिमी संघ |
आपूर्ति की क्षमता: | प्रति माह 2000 पीसी |
उत्पत्ति का स्थान: | चांगझौ, चीन | प्रमाणन: | ISO, CE |
---|---|---|---|
सुविधा की रक्षा: | संलग्न | गारंटी: | 3 ~ 10 साल |
आकार: | 3 इंच से 25 इंच | आवेदन: | औद्योगिक, सौर ट्रैकर |
हाई लाइट: | सौर ट्रैकिंग प्रणाली के लिए slewing ड्राइव,सौर ट्रैकर के लिए slew ड्राइव |
एसई, वीई, एसडीओ स्मॉल स्लीव ड्राइव मल्टी-टूथ कॉन्टैक्ट को प्राप्त करने के लिए लिफाफा कीड़ा और पेचदार गियर के साथ
विवरण
सौर ट्रैकिंग प्रणाली के ट्रैकिंग फ़ंक्शन का एहसास करने के लिए, फोटोवोल्टिक पैनल को चलाने के लिए यांत्रिक प्रणाली के एक सेट की आवश्यकता होती है ताकि यह सौर प्रक्षेपवक्र के साथ घूमता हो। इसी समय, फोटोवोल्टिक ट्रैकिंग सिस्टम को पारंपरिक ब्रैकेट सिस्टम की हवा की गति के यांत्रिक गुणों को पूरा करना चाहिए, और संबंधित पवन प्रतिरोध का विरोध करने के लिए एक निश्चित आउटपुट टॉर्क भी होना चाहिए, ताकि फोटोवोल्टिक ब्रैकेट के गतिशील संचालन का एहसास हो सके और कुछ हवा की गति के तहत ट्रैकर। स्लीव ड्राइव एक अच्छा विकल्प है।
स्लीव ड्राइव
स्लीव ड्राइव फोटोवोल्टिक ट्रैकिंग सिस्टम को ट्रैक करने के लिए आमतौर पर उपयोग किए जाने वाले पावर ड्राइव में से एक है, इसकी मुख्य विशेषताएं कॉम्पैक्ट संरचना हैं; यह एक निश्चित रेडियल और अक्षीय भार का सामना कर सकता है, साथ ही टोक़ को पलट सकता है, लेकिन बड़े टोक़, मंदी अनुपात और इतने पर भी प्रसारित कर सकता है।
लिफाफा कृमि गियर रिड्यूसर, इसकी संरचना में लिफाफा कीड़ा, आधार और स्लीविंग रिंग / गियर शामिल हैं।
आधार में एक एक्सल शेल और एक सीट रिंग शामिल है, शाफ्ट शेल सीट रिंग के साथ जुड़ा हुआ है, और एक्सल शेल की अक्ष रेखा और सीट रिंग की अक्ष रेखा स्थानिक स्थिति में एक दूसरे के लंबवत हैं, और लिफाफा वर्म डिवाइस बेस के शाफ़्ट शेल में है।
स्लीव बेयरिंग में एक इनर रिंग, एक बाहरी गियर रिंग और एक स्टील की बॉल या रोलर होता है, जो इनर रिंग और बाहरी रिंग के बीच जड़ा होता है, जो बेस की सीट रिंग के एक छोर पर फिक्स होता है और बाहरी गियर रिंग को जाली के साथ लगाया जाता है। लिफाफा कीड़ा।

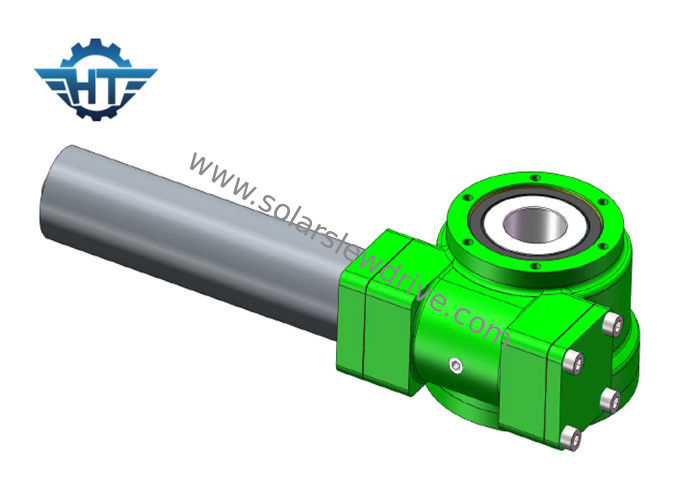

उत्पाद की तस्वीर
तकनीकी डेटा
VE मॉडल प्रदर्शन पैरामीटर | |||||||||||
आदर्श | रेटेड उत्पादन टोक़ (एनएम) | होल्डिंग टोक़ (एनएम) | टिल्टिंग टॉर्क (एनएम) | अक्षीय भार (kN) | रेडियल लोड (kN) | अनुपात | परिशुद्धता (डिग्री) | शुद्धता | आईपी | स्व ताला | वजन (किग्रा) |
3 " | 600 | 1800 | 1500 | 22 | 15 | 31: 1 | 40% | 00.1 0 | 66 | हाँ | 12 किलो |
5 " | 800 | 9200 | 5000 | 16 | 27 | 37: 1 | 40% | 00.1 0 | 66 | हाँ | 18kg |
7 " | 1750 | 13200 | 7000 | 34 | 58 | 57: 1 | 40% | 00.1 0 | 66 | हाँ | 32kg |
8 " | 2250 | 20400 | 11200 | 50 | 80 | 51: 1 | 40% | 00.1 0 | 66 | हाँ | 28kg |
9 " | 4300 | 30800 | 16000 | 60 | 130 | 61: 1 | 40% | 00.1 0 | 66 | हाँ | 52 किग्रा |
12 " | 5600 | 40,560 | 25000 | 77 | 190 | 78: 1 | 40% | 00.1 0 | 66 | हाँ | 65kg |
14 " | 6750 | 44200 | 48000 | 110 | 230 | 85: 1 | 40% | 00.1 0 | 66 | हाँ | 88 किग्रा |
17 " | 9460 | 53040 | 67000 | 142 | 390 | 102: 1 | 40% | 00.1 0 | 66 | हाँ | 135 किलो |
21 " | 16000 | 65000 | 89000 | 337 | 640 | 125: 1 | 40% | 00.1 0 | 66 | हाँ | 192 किग्रा |
25 " | 21450 | 89000 | 112000 | 476 | 950 | 150: 1 | 40% | 00.1 0 | 66 | हाँ | 251 किग्रा |
