| Brand Name: | HangTuo |
| Model Number: | वीई, एसई, एसडीई |
| MOQ: | 1 टुकड़ा |
| कीमत: | USD 100~1100/ pc |
| Delivery Time: | 15 ~ 45 दिन |
| Payment Terms: | एल/सी, टी/टी, पश्चिमी संघ |

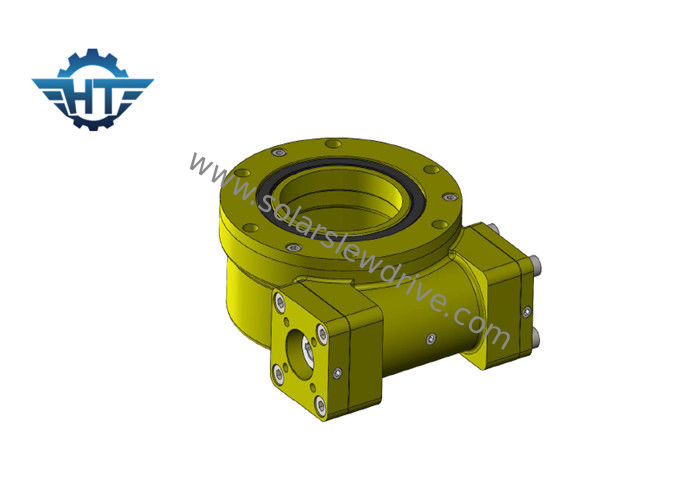

मल्टी टूथ कांटेक्ट वर्म एंड गियर के हाईली कॉम्पेक्टेड स्लीव ड्राइव सोलर ट्रैकर
विवरण
आस्तीन ड्राइव उप-तंत्र के खुले भेद के अनुसार, रोटरी ड्राइव को खुले और बंद में विभाजित किया जा सकता है, आमतौर पर खुली संरचना का उपयोग ज्यादातर पर्यावरण में बहुत बुरा होता है, रखरखाव और रखरखाव चक्र अनुप्रयोगों की कमी है, खुली संरचना अधिक है भागों के निरीक्षण, रखरखाव और रखरखाव के लिए सुविधाजनक है, लेकिन यह भी बदलने के लिए आसान है। बंद संरचनाएं उन स्थितियों में एक लंबा रखरखाव जीवन चक्र प्रदान करती हैं, जहां पर्यावरण की स्थिति में थोड़ा बदलाव होता है और पर्यावरण प्रदूषण का स्तर नीचे से नीचे होता है। रोटरी ड्राइव का उपयोग किसी भी मामले में किया जा सकता है जहां पूर्ण-सप्ताह के रोटेशन और चर गति की आवश्यकताओं की आवश्यकता होती है, और रोटरी ड्राइव सबसे अच्छा समाधान है जब अधिक टोक़, उच्च परिशुद्धता गति हस्तांतरण के साथ बिजली संचरण को प्राप्त करना आवश्यक है, या शरीर संरचना के कॉम्पैक्ट एकीकरण के साथ तंत्र चयन की एक उच्च डिग्री।
तकनीकी डेटा
| VE मॉडल प्रदर्शन पैरामीटर | |||||||||||
| आदर्श | रेटेड उत्पादन टोक़ (एनएम) | होल्डिंग टोक़ (एनएम) | टिल्टिंग टॉर्क (एनएम) | अक्षीय भार (kN) | रेडियल लोड (kN) | अनुपात | परिशुद्धता (डिग्री) | शुद्धता | आईपी | स्व ताला | वजन (किग्रा) |
| 3 " | 600 | 1800 | 1500 | 22 | 15 | 31: 1 | 40% | 00.1 0 | 66 | हाँ | 12 किलो |
| 5 " | 800 | 9200 | 5000 | 16 | 27 | 37: 1 | 40% | 00.1 0 | 66 | हाँ | 18kg |
| 7 " | 1750 | 13200 | 7000 | 34 | 58 | 57: 1 | 40% | 00.1 0 | 66 | हाँ | 32kg |
| 8 " | 2250 | 20400 | 11200 | 50 | 80 | 51: 1 | 40% | 00.1 0 | 66 | हाँ | 28kg |
| 9 " | 4300 | 30800 | 16000 | 60 | 130 | 61: 1 | 40% | 00.1 0 | 66 | हाँ | 52 किग्रा |
| 12 " | 5600 | 40,560 | 25000 | 77 | 190 | 78: 1 | 40% | 00.1 0 | 66 | हाँ | 65kg |
| 14 " | 6750 | 44200 | 48000 | 110 | 230 | 85: 1 | 40% | 00.1 0 | 66 | हाँ | 88 किग्रा |
| 17 " | 9460 | 53040 | 67000 | 142 | 390 | 102: 1 | 40% | 00.1 0 | 66 | हाँ | 135 किलो |
| 21 " | 16000 | 65000 | 89000 | 337 | 640 | 125: 1 | 40% | 00.1 0 | 66 | हाँ | 192 किग्रा |
| 25 " | 21450 | 89000 | 112000 | 476 | 950 | 150: 1 | 40% | 00.1 0 | 66 | हाँ | 251 किग्रा |
सर्वो मोटर
मुख्य विशेषताएं
1. तेज
लघु स्थिति समय
त्वरित निर्देश ट्रैकिंग
1KHz बैंडविड्थ तक प्रतिक्रिया आवृत्ति
निर्मित RS-485 संचार।
2. अधिक विश्वसनीय
3 बार ओवरलोड
ग्रेड 2 पायदान फिल्टर
पुनर्योजी कार्य
निर्मित गतिशील ब्रेक (वैकल्पिक)
3. अधिक सटीक
20bit (1,048,576 ppr) तक उच्च रिज़ॉल्यूशन एनकोडर
जड़ता का पता लगाना
पूरी तरह से बंद लूप फ़ंक्शन
3kw सर्वो मोटर 3-चरण 380 खाली सर्वो मोटर ड्राइवर सेट
सामान की सूची:
1. 3 किलोवाट सर्वो मोटर चालक
2. 130 मोटर, 14N.m, 3KW, 2000rpm, 3phase 380v
3. 3 m सर्वो पावर केबल (लंबी केबल उपलब्ध)
4. 3 m इमदादी एनकोडर केबल (लंबी केबल उपलब्ध)
5. निर्देश पुस्तिका
