अभिनव और लागत प्रभावी स्लीविंग ड्राइव प्रदान करना
 |
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | HangTuo |
| प्रमाणन: | CE, ISO9001 |
| मॉडल संख्या: | SDE3 " |
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
|---|---|
| मूल्य: | USD 280~504 / pc |
| पैकेजिंग विवरण: | प्लाईवुड बॉक्स |
| प्रसव के समय: | 15 ~ 45 दिन |
| भुगतान शर्तें: | एल/सी, टी/टी, पश्चिमी संघ |
| आपूर्ति की क्षमता: | प्रति माह 2000 पीसी |
| सामग्री: | 50Mn, 42CrMo, क्यूटी | आदर्श: | उप.मं.अ. |
|---|---|---|---|
| आकार: | 3-25 इंच | जनम का आकार: | 100-800 मिमी |
| गियर विकल्प: | बाहरी गियर्स | गारंटी: | 5 साल |
| ओईएम: | उपलब्ध | घूर्णन प्रकार: | दोहरी धुरी |
| हाई लाइट: | solar tracker drive,solar slew drive |
||

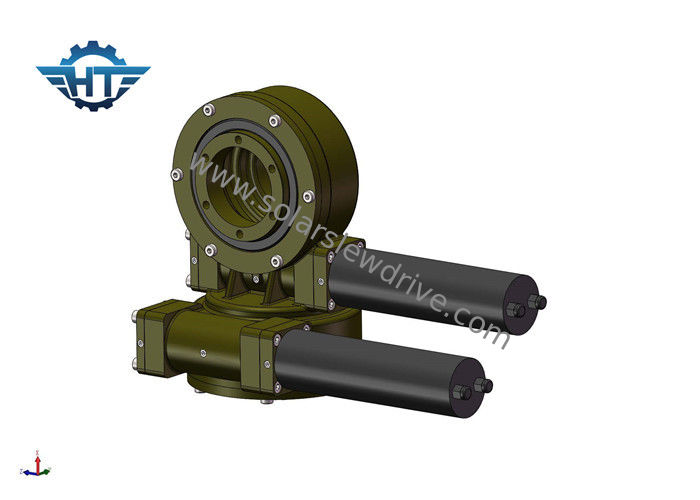

सोलर ट्रैकिंग सिस्टम के लिए संलग्न हाउसिंग IP66 के साथ एंटी-वियर एंड टियर स्मॉल स्लीव ड्राइव्स
विवरण
Hangtuo की स्लीविंग ड्राइव, गियरिंग के एकल चरण में एक बड़ा गियर अनुपात प्रदान करती है, जो वज़न बनाम प्रदर्शन के लिए अनुकूलित है।वर्म्स और गियर्स को लो-प्रोफाइल, सेल्फ-रिटेनिंग और रेडी-टू-इंस्टॉल हाउसिंग में इकट्ठा किया जाता है, जिससे उत्पाद सभी अक्षीय और रेडियल बलों पर प्रतिक्रिया करने में सक्षम होता है, और परिणामस्वरूप सबसे चुनौतीपूर्ण अनुप्रयोगों में निर्मित झुकाव क्षण होते हैं।इन अत्यधिक अनुकूलनीय उत्पादों में मजबूत शॉक प्रतिरोध, लंबे जीवन प्रदर्शन, सुचारू रोटेशन, असर सुरक्षा और सील ड्राइव विकल्प भी शामिल हैं।उद्योग-अग्रणी गुणवत्ता मानकों के साथ संयुक्त सभी तकनीकी लाभ, Hangtuo उत्पादों को प्रदर्शन-महत्वपूर्ण, भारी-शुल्क वाले अनुप्रयोगों के लिए आदर्श उम्मीदवार बनाते हैं।
स्लीव ड्राइव कार्य सिद्धांत
कीड़ा मोटर द्वारा संचालित होता है, जो आवास में तय किए गए निकला हुआ किनारा के माध्यम से टोक़ को घुमाने और आउटपुट करने के लिए स्लीविंग ड्राइव को चलाता है।रिवर्स सेल्फ-लॉकिंग विशेषताओं के साथ वर्म गियर ड्राइव के कारण स्लीविंग ड्राइव में रिवर्स सेल्फ-लॉकिंग है।
प्रमुख विशेषताऐं
1. स्थिर
2. उच्च परिशुद्धता
3. उत्कृष्ट प्रदर्शन
एसडीई मॉडल प्रदर्शन पैरामीटर्स
| आदर्श | रेटेड आउटपुट टॉर्क (एनएम) | होल्डिंग टॉर्क (एनएम) | टिल्टिंग टॉर्क (एनएम) | अक्षीय भार (केएन) | रेडियल लोड (केएन) | अनुपात | दक्षता | प्रेसिजन (डिग्री) | आईपी | कार्य अस्थायी। (℃) | स्व ताला | वजन (किग्रा) |
| 3" | 600 | 1500 | 5800 | 3.6 | 15 | 31:1 | 43% | 0.1 | 66 | -30～+120 | हां | 25 किलो |
| 5" | 800 | 6000 | 9200 | 16 | 27 | 37:1 | 43% | 0.1 | 66 | -30～+120 | हां | 34 किग्रा |
| 7" | 2000 | 13500 | 13200 | 34 | 58 | 57:1 | 43% | 0.1 | 66 | -30～+120 | हां | 56किग्रा |
| 9" | 4300 | 16000 | 27200 | 60 | 130 | 61:1 | 43% | 0.1 | 66 | -30～+120 | हां | 92 किग्रा |
| 12" | 5800 | 25000 | 40560 | 77 | 190 | 78:1 | 43% | 0.1 | 66 | -30～+120 | हां | 160 किग्रा |
| 14" | 6750 | 48000 | 44200 | 110 | 230 | 85:1 | 43% | 0.1 | 66 | -30～+120 | हां | 224 किग्रा |
| 17" | 9460 | 67000 | 53040 | 142 | 390 | 102:1 | 43% | 0.1 | 66 | -30～+120 | हां | 320 किग्रा |
| 21" | 16000 | 89000 | 65000 | 337 | 640 | 125:1 | 43% | 0.1 | 66 | -30～+120 | हां | 492किग्रा |
| 25" | 21450 | 112000 | 89000 | 476 | 950 | 150:1 | 43% | 0.1 | 66 | -30～+120 | हां | 705 किग्रा |
