अभिनव और लागत प्रभावी स्लीविंग ड्राइव प्रदान करना
 |
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | HangTuo |
| प्रमाणन: | CE, ISO9001 |
| मॉडल संख्या: | SDE5 |
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
|---|---|
| मूल्य: | USD 280~504 / pc |
| पैकेजिंग विवरण: | प्लाईवुड बॉक्स |
| प्रसव के समय: | 15 ~ 45 दिन |
| भुगतान शर्तें: | एल/सी, टी/टी, पश्चिमी संघ |
| आपूर्ति की क्षमता: | प्रति माह 2000 पीसी |
| आदर्श: | 5 इंच | गियर अनुपात: | 37 |
|---|---|---|---|
| दक्षता: | Error , Not Found | प्रकार: | दोहरी धुरी |
| आवेदन: | सौर ट्रैकिंग प्रणाली | OEM सेवा: | उपलब्ध |
| उत्पत्ति का स्थान: | चांगझौ, चीन | चालक: | 12 / 24vdc मोटर्स, सर्वो मोटर्स |
| हाई लाइट: | solar slew drive,slewing drive for solar tracking system |
||

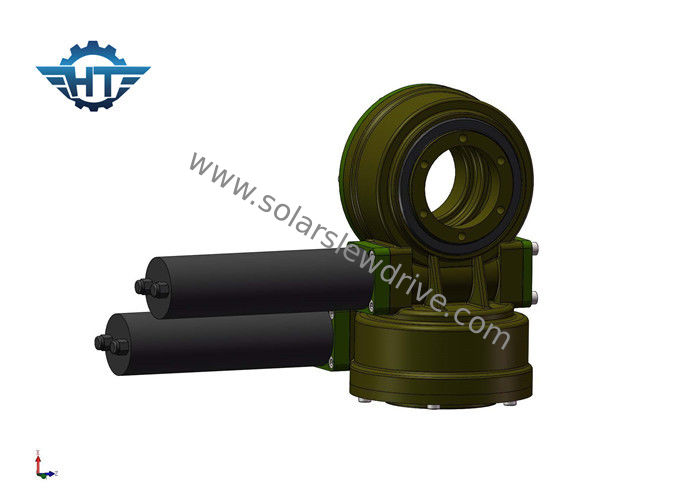

डुअल एक्सिस सोलर ट्रैकिंग सिस्टम के लिए ड्यूल एक्सिस हाई बैकलैश स्मॉल स्लीव ड्राइव, वर्म और गियर स्ट्रक्चर
विवरण
स्लीविंग ड्राइव्स में स्लीविंग ब्रिंग, वर्म शाफ्ट, हाउसिंग, बेयरिंग, मोटर आदि शामिल हैं। मोटर ड्राइव वर्म शाफ्ट, स्लीविंग बेयरिंग की बाहरी रिंग घुमेगी, बाहरी रिंग फ्लॉंग के माध्यम से टॉर्क का उत्पादन करती है जबकि स्लिंगिंग बियरिंग की इनर रिंग हाउसिंग में तय होती है।
समारोह
स्लीविंग ड्राइव अधिक अक्षीय भार, रेडियल लोड और झुकाव पल को बनाए रखने में सक्षम है। टर्नटेबल या फ़्रेम स्ज़िमिंग ड्राइव द्वारा संचालित अज़ीमुथ और ऊंचाई पर घूमता है।
आवेदन
सौर के लिए: यह सौर ट्रैकिंग प्रणाली में डिज़ाइन किया गया है और बिजली उत्पादन दक्षता में सुधार करता है।
औद्योगिक उपयोग के लिए: मुख्य रूप से 360 ° में दो रिश्तेदार घूर्णन वस्तुओं को चलाने के लिए उपयोग किया जाता है।
लाभ
1. hourglass वर्म शाफ्ट के साथ बनाया गया है जो अधिक दांत संपर्क और उच्च टोक़ प्रदान करता है
2. गियर और रेसवे कठोर द्वारा सेवा जीवन बढ़ाया जाता है
3. उत्पाद के प्रदर्शन का परीक्षण और सुनिश्चित उत्पाद की गुणवत्ता है।
ऐसे कई अनुप्रयोग हैं जिनमें स्लीविंग ड्राइव का उपयोग किया जा सकता है, मुख्य रूप से क्योंकि यह उन अनुप्रयोगों के लिए एकदम सही है जिनमें लोड-होल्डिंग पावर और रोटेशनल टॉर्क ताकत दोनों की आवश्यकता होती है।
विशेष विवरण
| एसडीई मॉडल प्रदर्शन पैरामीटर | ||||||||||
| आदर्श | अनुपात | रेटेड उत्पादन टोक़ | झुका हुआ टोक़ | अक्षीय भार | रेडियल लोड | टोर्क पकड़ना | दक्षता | शुद्धता | स्व ताला | वजन |
| एनएम | एनएम | केएन | केएन | एनएम | हद | हाँ | किलोग्राम | |||
| 3 " | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | हाँ | 21kg |
| 5 " | 37: 1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | हाँ | 32kg |
| 7 " | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | हाँ | 54 किग्रा |
| 9 " | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | हाँ | 88kg |
| 12 " | 78: 1 | 5600 | 25000 | 77 | 190 | 40,560 | 40% | ≤0.1 | हाँ | 157 किग्रा |
| 14 " | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | हाँ | 214kg |
| 17 " | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | हाँ | 315kg |
| 21 " | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | हाँ | 481kg |
| 25 " | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | हाँ | 682 किग्रा |
