उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | HangTuo |
प्रमाणन: | CE, ISO9001 |
मॉडल संख्या: | SE9 |
न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
---|---|
मूल्य: | USD 280~504 / pc |
पैकेजिंग विवरण: | प्लाईवुड बॉक्स |
प्रसव के समय: | 15 ~ 45 दिन |
भुगतान शर्तें: | एल/सी, टी/टी, पश्चिमी संघ |
आपूर्ति की क्षमता: | प्रति माह 2000 पीसी |
गियर अनुपात: | 61: 1 | दक्षता: | 40% |
---|---|---|---|
प्रकार: | संलग्न | आवेदन: | विनिर्माण उपकरण |
OEM सेवा: | उपलब्ध | चालक: | हाइड्रोलिक मोटर |
आई पी ग्रेड: | IP66 | रंग: | अनुरोध के रूप में |
हाई लाइट: | solar tracker drive,solar slew drive |

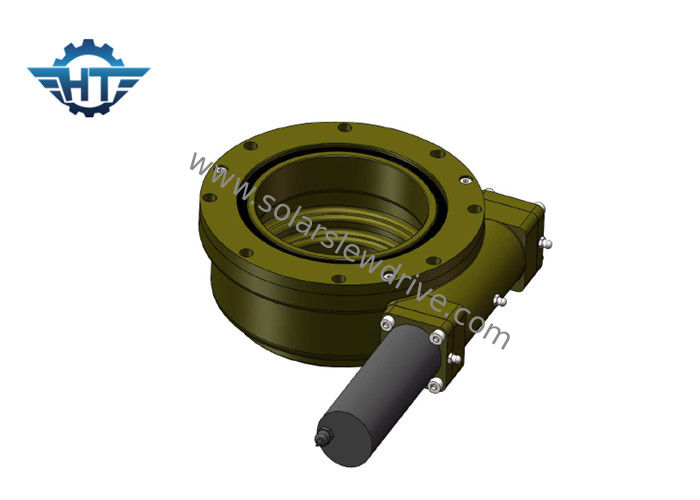

SE9 क्षैतिज संलग्न सौर ट्रैकर के साथ 24VDC मोटर के साथ संलग्न सौर ट्रैकर ड्राइव संलग्न
विवरण
एक शक्ति स्रोत के रूप में, स्लीव मोटर आमतौर पर डीसी प्लैनेटरी गियर मोटर या एसी गियर मोटर या हाइड्रोलिक गियर मोटर होती है। एसी हाइड्रोलिक मोटर मुख्य रूप से निर्माण मशीनरी में पावर ड्राइव सिस्टम के रूप में उपयोग किया जाता है। जैसा कि मुख्य घटक रिंग ड्राइव है, स्लीविंग गियरबॉक्स आसानी से अक्षीय और रेडियल बलों का सामना कर सकता है।
स्लीव ड्राइव एक नए तरह के स्लीव उत्पाद हैं। यह कृमि, स्लीविंग रिंग, कुल संलग्न आवास, इलेक्ट्रिक या हाइड्रोलिक मोटर से बना है। मुख्य भाग रिंग की नींद उड़ा रहा है, इसलिए यह एक ही समय में अक्षीय लोडिंग, रेडियल लोडिंग और टाइटिंग पल को सहन कर सकता है। पारंपरिक slew उत्पादों के साथ तुलना करें, slew ड्राइव को स्थापित करना और बनाए रखना आसान है, यह अधिक स्थान भी बचा सकता है। हमारे स्लीव ड्राइव के विशिष्ट अनुप्रयोगों में कृषि मशीनरी, निर्माण मशीनरी, कन्वेयर सिस्टम, क्रेन, ड्रिलिंग रिसाव, खनन, सैन्य, ड्रेज, मनोरंजन पार्क, सौर पीढ़ी प्रणाली और अन्य नए ऊर्जा क्षेत्र शामिल हैं।
Slewing Drive Application
स्लीविंग ड्राइव आवेदन के लिए एक आदर्श गति नियंत्रण उत्पाद है जिसे घूर्णी टोक़ ताकत की आवश्यकता होती है।
सोलर ड्राइव फॉर सोलर: इसे सौर फोटोवोल्टिक पैनल रोटेशन में बनाया गया है और यह बिजली उत्पादन क्षमता में सुधार करता है। एकल अक्ष और दोहरी अक्ष सौर ट्रैकिंग समाधान उपलब्ध हैं।
सोलर ट्रैकिंग सिस्टम एप्लिकेशन के लिए स्लीविंग ड्राइव में सोलर कॉन्सेंट्रेटर सोलर डिश, CPV (कंसेंट्रेटेड फोटोवोल्टाइक), CSP (कंसेंट्रेटेड सोलर पावर), सोलर परवलय ट्रफ, PV ट्रैकर शामिल हैं।
पवन जनरेटर के लिए: स्लीविंग ड्राइव पवन टरबाइन में पेडस्टल को घुमाने के लिए उपयोग किया जाता है
निर्माण मशीनरी के लिए स्लीविंग ड्राइव एप्लीकेशन: व्यापक रूप से माउंटेड ट्रक क्रेन, एरियल वर्किंग प्लेटफॉर्म, डॉक क्रेन, टिम्बर ग्रैब पर
उद्योग बाजार के लिए: स्वचालन / असेंबली लाइन, रोबोट बांह
सैटेलाइट के लिए: स्लीव ड्राइव का इस्तेमाल उपग्रह डिश में अंतरिक्ष संचार और वैश्विक पोजिशनिंग सिस्टम के लिए किया जा सकता है
एसई प्रदर्शन डेटा
आदर्श | अनुपात | रेटेड उत्पादन टोक़ | झुका हुआ टोक़ | टोर्क पकड़ना | अक्षीय भार | रेडियल लोड | दक्षता | शुद्धता | स्व ताला | वजन |
एनएम | एनएम | एनएम | केएन | केएन | हद | हाँ | किलोग्राम | |||
9 " | 61: 1 | 4300 | 49,900 | 30800 | 340 | 130 | 40% | ≤0.1 | हाँ | 44 |
12 " | 78: 1 | 5600 | 54,400 | 40,560 | 480 | 190 | 40% | ≤0.1 | हाँ | 51 |
14 " | 85: 1 | 6750 | 135000 | 44200 | 680 | 230 | 40% | ≤0.1 | हाँ | 62 |
17 " | 102: 1 | 9460 | 203,000 | 53040 | 980 | 390 | 40% | ≤0.1 | हाँ | 85 |
21 " | 125: 1 | 16000 | 271000 | 65000 | 1600 | 640 | 40% | ≤0.1 | हाँ | 141 |
25 " | 150: 1 | 21450 | 346,000 | 89000 | 2400 | 950 | 40% | ≤0.1 | हाँ | 182 |
