उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | HangTuo |
प्रमाणन: | CE, ISO9001 |
मॉडल संख्या: | SDE7 " |
न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
---|---|
मूल्य: | USD 280~504 / pc |
पैकेजिंग विवरण: | प्लाईवुड बॉक्स |
प्रसव के समय: | 15 ~ 45 दिन |
भुगतान शर्तें: | एल/सी, टी/टी, पश्चिमी संघ |
आपूर्ति की क्षमता: | प्रति माह 2000 पीसी |
सामग्री: | 50Mn, 42CrMo | आदर्श: | SDE7 " |
---|---|---|---|
गियर अनुपात: | 57: 1 | आउटपुट टोक़ रेटेड: | 2000 एनएम |
टोर्क पकड़ना: | 13500 एनएम | झुका हुआ टोक़: | 13200 एनएम |
दक्षता: | 40% | मानक रंग: | RAL 9006 |
अक्षीय भार: | 34 केएन | रेडियल लोड: | 58 केएन |
हाई लाइट: | solar tracker drive,solar slew drive |

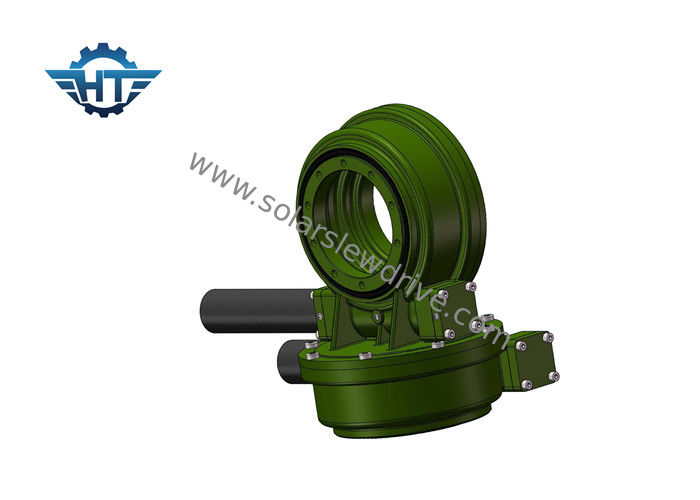

सोलर ट्रैकिंग सिस्टम के लिए 24VDC प्लैनेटरी गियर मोटर के साथ डुअल एक्सिस स्मॉल स्लीव ड्राइव
विवरण
भारोत्तोलन के प्रदर्शन के लिए अनुकूलित, Hangtuo के स्लीविंग ड्राइव्स को गियरिंग के एकल चरण में एक बड़ा अनुपात प्रदान किया जाता है। बीयरिंग और गियर को एक कम-प्रोफ़ाइल, आत्म-अनुरक्षण, और तैयार-से-स्थापित आवास में इकट्ठा किया जाता है, जिससे उत्पाद सभी अक्षीय और रेडियल बलों पर प्रतिक्रिया करने में सक्षम होता है, और जिसके परिणामस्वरूप सबसे चुनौतीपूर्ण अनुप्रयोगों में उत्पन्न झुकाव क्षण होते हैं। इन अत्यधिक अनुकूलनीय उत्पादों में मजबूत सदमे प्रतिरोध, लंबे जीवन प्रदर्शन, चिकनी रोटेशन, असर संरक्षण, और सील ड्राइव विकल्प भी हैं। तकनीकी-लाभ के सभी, उद्योग-अग्रणी गुणवत्ता मानकों के साथ, Hangtuo उत्पादों को प्रदर्शन-महत्वपूर्ण, भारी-शुल्क वाले अनुप्रयोगों के लिए आदर्श उम्मीदवार बनाते हैं।
द स्लीव ड्राइव वर्किंग प्रिंसिपल
कृमि मोटर द्वारा संचालित होता है, जो घूमने के लिए स्लीविंग रिंग के बाहरी रिंग को चलाता है; बाहरी रिंग आउटपुट निकला हुआ किनारा के माध्यम से टोक़ और स्लीविंग रिंग के आंतरिक रिंग को आवास में तय करता है। सेल्फ-लॉकिंग विशेषताओं के साथ वर्म गियर ड्राइव के कारण स्लीविंग ड्राइव में रिवर्स सेल्फ-लॉकिंग है।
एसडीई का प्रदर्शन चार्ट
आदर्श | अनुपात | रेटेड उत्पादन टोक़ | झुका हुआ टोक़ | अक्षीय भार | रेडियल लोड | टोर्क पकड़ना | दक्षता | शुद्धता | स्व ताला | वजन |
एनएम | एनएम | केएन | केएन | एनएम | हद | हाँ | किलोग्राम | |||
3 " | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | हाँ | 21kg |
5 " | 37: 1 | 650 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | हाँ | 32kg |
7 " | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | हाँ | 54 किग्रा |
9 " | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | हाँ | 88kg |
12 " | 78: 1 | 5600 | 25000 | 77 | 190 | 40,560 | 40% | ≤0.1 | हाँ | 157 किग्रा |
14 " | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | हाँ | 214kg |
17 " | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | हाँ | 315kg |
21 " | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | हाँ | 481kg |
25 " | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | हाँ | 682 किग्रा |
की पैरामीटर्स की शब्दावली
टिल्टिंग मोमेंट टॉर्क : टॉर्क लोड की स्थिति और स्लीविंग बियरिंग के केंद्र के बीच की दूरी से गुणा होने वाला भार है। अगर लोड और दूरी से उत्पन्न qorque रेटेड झुकाव वाले पल टोक़ से अधिक है, तो स्लीविंग ड्राइव को पलट दिया जाएगा।
रेडियल लोड: वेटिंग असर की धुरी को लंबवत लोड करें
अक्षीय भार: भारोत्तोलन के धुरी के समानांतर लोड
होल्डिंग टॉर्क: यह रिवर्स टॉर्क है। जब ड्राइव उल्टा घूमती है, और पार्ट्स क्षतिग्रस्त नहीं होते हैं, तो प्राप्त अधिकतम टॉर्क को होल्डिंग टॉर्क कहा जाता है।
स्व-लॉकिंग: केवल जब लोड किया जाता है, तो स्लीविंग ड्राइव को घुमाए जाने में सक्षम नहीं होता है और इस प्रकार सेल्फ-लॉकिंग कहा जाता है।
अनुकूलित सेवाएँ
1. विभिन्न अनुप्रयोगों और परियोजनाओं के आधार पर विशेष डिजाइन
2. विभिन्न प्रकार की मोटरों का मिलान किया जा सकता है, जैसे हाइड्रोलिक मोटर्स, स्टेपर मोटर्स, इलेक्ट्रिकल मोटर्स आदि।
3. RAL कोड के आधार पर अलग-अलग रंग उपलब्ध हैं; हमारे मानक रंग RAL 9006 है।
