अभिनव और लागत प्रभावी स्लीविंग ड्राइव प्रदान करना
 |
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | HangTuo |
| प्रमाणन: | CE, ISO9001 |
| मॉडल संख्या: | SDE7 " |
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
|---|---|
| मूल्य: | USD 280~504 / pc |
| पैकेजिंग विवरण: | प्लाईवुड बॉक्स |
| प्रसव के समय: | 15 ~ 45 दिन |
| भुगतान शर्तें: | एल/सी, टी/टी, पश्चिमी संघ |
| आपूर्ति की क्षमता: | प्रति माह 2000 पीसी |
| सामग्री: | 50 एमएन, 42 क्रॉमो | नमूना: | SDE7 " |
|---|---|---|---|
| गियर अनुपात: | 57: 1 | रेटेड उत्पादन टोक़: | 2000 एन.एम. |
| टोर्क पकड़ना: | 13500 एनएम | झुका हुआ टोक़: | 13200 एनएम |
| दक्षता: | 40% | मानक रंग: | RAL 9006 |
| अक्षीय भार: | 34 केएन | रेडियल लोड: | 58 केएन |
| हाई लाइट: | सौर ट्रैकिंग प्रणाली,सौर ट्रैकर ड्राइव के लिए ड्राइव |
||

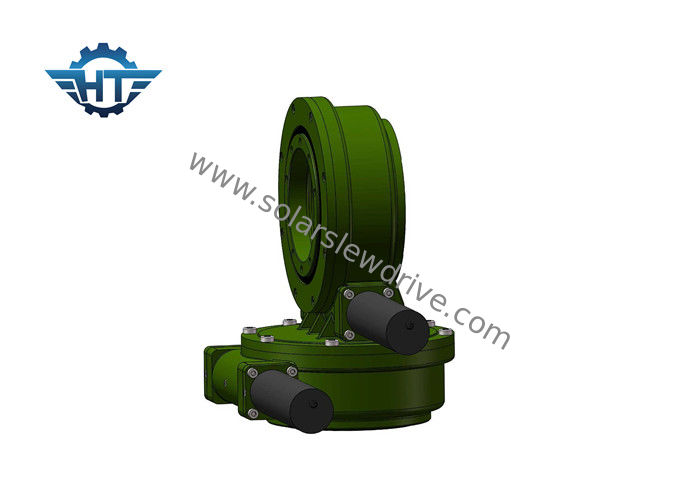

सौर ट्रैकिंग सिस्टम के लिए ग्रहों की गियर वाली मोटर के साथ दोहरी धुरी सौर ट्रैकर स्लीव ड्राइव
परिचय
SDE7 7 इंच डुअल एक्सिस स्लीव ड्राइव उन स्थितियों के लिए एकदम सही है, जिन्हें सूर्योदय से सूर्यास्त तक हर समय सूर्य की ओर ट्रैक की आवश्यकता होती है।यह ऊर्जा उत्पादन क्षमता को बढ़ा सकता है।विशिष्ट अनुप्रयोगों में दोहरी धुरी सौर ट्रैकर्स शामिल हैं, यह उपग्रह और रडार डिश में भी लागू किया जा सकता है, मशीनों को दोनों दिशाओं में 360 डिग्री चलने की आवश्यकता होती है।
विशेषताएं
1. लिफाफा कृमि ड्राइव अंदर
2. उच्च भार सुनिश्चित करने के लिए बहु दांत संपर्क
3. स्व-लॉकिंग फ़ंक्शन
4. विभिन्न प्रकार के मोटर्स के साथ मिलान किया जा सकता है
एसडीई तकनीकी शीट
| नमूना | अनुपात | रेटेड आउटपुट टॉर्क | झुकाव टोक़ | अक्षीय भार | रेडियल लोड | टोर्क पकड़ना | दक्षता | शुद्धता | स्व ताला | वज़न |
| एनएम | एनएम | के.एन. | के.एन. | एनएम | डिग्री | किलोग्राम | ||||
| 3" | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | 0.1 | हाँ | 21किग्रा |
| 5" | 37:1 | 650 | 5000 | 16 | २७ | 9200 | 40% | 0.1 | हाँ | 32 किग्रा |
| 7" | 57:1 | १७५० | 7000 | 34 | 58 | १३२०० | 40% | 0.1 | हाँ | 54 किग्रा |
| 9" | ६१:१ | 4300 | 16000 | 60 | 130 | २७२०० | 40% | 0.1 | हाँ | 88किग्रा |
| 12" | ७८:१ | 5600 | 25000 | 77 | 190 | 40560 | 40% | 0.1 | हाँ | १५७ किलो |
| 14" | 85:1 | 6750 | 48000 | 110 | २३० | ४४२०० | 40% | 0.1 | हाँ | 214 किग्रा |
| 17" | 102:1 | ९४६० | 67000 | १४२ | 390 | 53040 | 40% | 0.1 | हाँ | 315 किग्रा |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | 0.1 | हाँ | 481 किग्रा |
| 25" | १५०:१ | २१४५० | ११२००० | 476 | 950 | 89000 | 40% | 0.1 | हाँ | 682 किग्रा |
प्रमुख मापदंडों की शब्दावली
टिल्टिंग मोमेंट टॉर्क: टोक़ लोड की स्थिति और स्लीविंग बेयरिंग के केंद्र के बीच की दूरी से गुणा किया गया भार है।यदि लोड और दूरी से उत्पन्न qorque रेटेड टिल्टिंग मोमेंट टॉर्क से अधिक है, तो स्लीविंग ड्राइव को उलट दिया जाएगा।
रेडियल लोड: स्लीविंग बेयरिंग की धुरी पर लंबवत लोड करें
अक्षीय भार: स्लीविंग बेयरिंग की धुरी के समानांतर लोड करें
टोर्क पकड़ना:यह रिवर्स टॉर्क है। जब ड्राइव उल्टा घूम रहा होता है, और पुर्जे क्षतिग्रस्त नहीं होते हैं, तो प्राप्त किए गए अधिकतम टॉर्क को होल्डिंग टॉर्क कहा जाता है।
स्व-लॉकिंग: केवल लोड होने पर, स्लीविंग ड्राइव रिवर्स रोटेट करने में सक्षम नहीं होती है और इस प्रकार इसे सेल्फ-लॉकिंग कहा जाता है।
आवेदन
स्लीविंग ड्राइव का उपयोग अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए किया जा सकता है।परिनियोजन के क्षेत्र उत्खनन और क्रेन, ओपनकास्ट माइनिंग और विंड टर्बाइन से लेकर एंटीना तक हैं।आवेदन के अन्य क्षेत्रों में इंजीनियरिंग और सौर ट्रैकिंग सिस्टम शामिल हैं।
