उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | HANGTUO |
प्रमाणन: | CE, ISO9001 |
मॉडल संख्या: | VE5 |
न्यूनतम आदेश मात्रा: | 1 पीसी |
---|---|
मूल्य: | 145~226 USD/PC |
पैकेजिंग विवरण: | प्लाईवुड बॉक्स |
प्रसव के समय: | 15 ~ 30 दिन |
आपूर्ति की क्षमता: | 12000 PCS / वर्ष |
प्रकार: | स्लीवलेस ड्राइव | सामग्री: | 42CRMN या 50Mn |
---|---|---|---|
आवेदन: | सौर ऊर्जा प्रणाली | गारंटी: | 10 साल |
रंग: | ग्राहक आवश्यक | आकार: | 3 इंच - 25 इंच |
मोटर: | 24V | फ़ीचर: | लंबे जीवन |
हाई लाइट: | सौर ट्रैकिंग प्रणाली,सौर ट्रैकर ड्राइव के लिए ड्राइव |

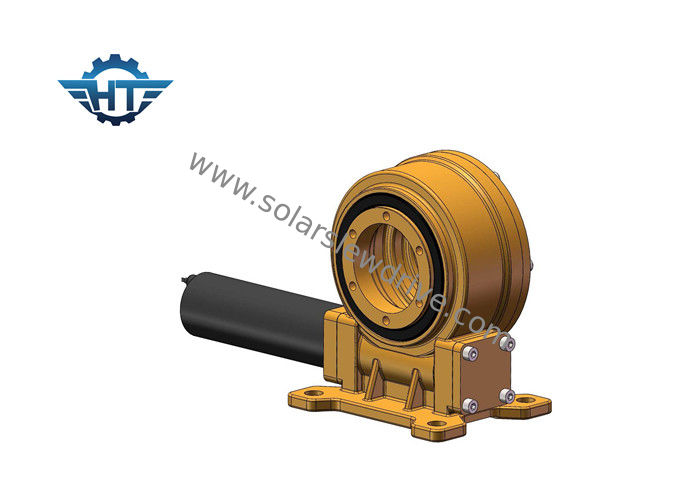

वर्टिकल वीई 5 स्मॉल स्लीव ड्राइव विंसेंटेड फ्रेशेल स्टेशनों के लिए 12 वीडीसी गियरबॉक्स के साथ
विवरण
सौर ट्रैकिंग प्रणाली एक यांत्रिक और इलेक्ट्रॉनिक नियंत्रण इकाई प्रणाली है जो बेहतर फोटोइलेक्ट्रिक रूपांतरण दक्षता प्राप्त करने के लिए फोटोथर्मल और फोटोवोल्टिक विद्युत उत्पादन में सूर्य के प्रकाश के उपयोग का अनुकूलन करती है। इसमें शामिल हैं: स्लीव ड्राइव, मोटर्स (डीसी, स्टेपर, सर्वो, ग्रहीय गियर मोटर्स, पुश रॉड मोटर्स आदि), वर्म गियर, सेंसर सिस्टम, आदि।
1. फ्लैट एकल अक्ष लिंकेज
30 डिग्री से नीचे अक्षांश और 12 डिग्री से कम जमीन ढलान के लिए उपयुक्त है।
2. ओब्लिक सिंगल एक्सिस लिंकेज
मध्यम से उच्च अक्षांशों के लिए उपयुक्त, जमीन को लगभग समतल होना चाहिए।
3. ओब्लिक एकल-अक्ष इकाई
मध्यम से उच्च अक्षांशों के लिए उपयुक्त है।
4. दोहरी धुरी
विशेषताएं
1. 0 ~ 180 ° से घुमाएँ
2. बाईं या दाईं ओर एक ड्राइविंग मोटर कनेक्ट करें
3. कारखाने से पहले भरा हुआ तेल
4. सरल स्थापना
5. कम रखरखाव
6. गियर स्व-लॉकिंग है; इसलिए ब्रेक आवश्यक नहीं है
7. उच्च backholding टोक़, ऊर्ध्वाधर स्थापना के लिए उपयुक्त है
वर्टिकल स्लीव ड्राइव परफॉर्मेंस पैरामीटर्स
आदर्श | अनुपात | रेटेड उत्पादन टोक़ | झुका हुआ टोक़ | अक्षीय भार | रेडियल लोड | टोर्क पकड़ना | दक्षता | शुद्धता | स्व ताला | वजन |
एनएम | एनएम | केएन | केएन | एनएम | हद | हाँ | किलोग्राम | |||
3 " | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | हाँ | 13kg |
5 " | 37: 1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | हाँ | 18kg |
7 " | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | हाँ | 28kg |
8 " | 51: 1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | हाँ | 35kg |
9 " | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | हाँ | 51 किग्रा |
12 " | 78: 1 | 5600 | 25000 | 77 | 190 | 40,560 | 40% | ≤0.1 | हाँ | 61kg |
14 " | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | हाँ | 78 किग्रा |
17 " | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | हाँ | 105 किग्रा |
21 " | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | हाँ | 185 किग्रा |
25 " | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | हाँ | 244 किग्रा |
