उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | HangTuo |
प्रमाणन: | CE, ISO9001 |
मॉडल संख्या: | SDE7 " |
न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
---|---|
मूल्य: | USD 530 / pc |
पैकेजिंग विवरण: | प्लाईवुड बॉक्स |
प्रसव के समय: | 15 ~ 45 दिन |
भुगतान शर्तें: | एल/सी, टी/टी, पश्चिमी संघ |
आपूर्ति की क्षमता: | प्रति माह 2000 पीसी |
सामग्री: | 50 एमएन, 42 क्रॉमो | नमूना: | SDE7 " |
---|---|---|---|
गियर अनुपात: | 57: 1 | रेटेड उत्पादन टोक़: | 2000 एन.एम. |
टोर्क पकड़ना: | 13500 एनएम | झुका हुआ टोक़: | 13200 एनएम |
दक्षता: | 40% | मानक रंग: | RAL 9006 |
हाई लाइट: | वर्म गियर स्लीव ड्राइव,स्लीविंग रिंग गियर |

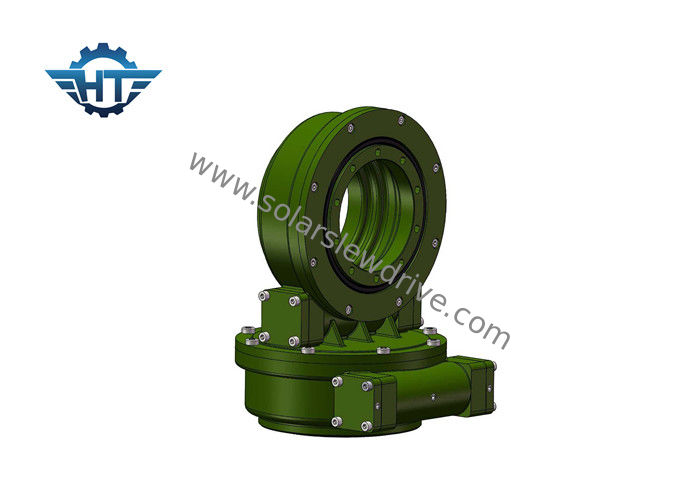

SDE7 IP66 स्लीव ड्राइव गियरबॉक्स, हाई टॉर्क के साथ फीचर्ड, सेल्फ लुब्रिकेट टू द सन ट्रैक
विवरण
सौर ट्रैकर प्रणाली में एकल अक्ष और दोहरी अक्ष सौर ट्रैकिंग प्रणाली शामिल है।एकल अक्ष सौर ट्रैकिंग प्रणाली में झुका हुआ और सपाट एकल ट्रैकिंग प्रणाली शामिल है।
एक दोहरी धुरी सौर ट्रैकिंग प्रणाली के लिए, विभिन्न ब्रैकेट संरचना के आधार पर, तीन प्रकार के स्लीव ड्राइव समाधान लागू किए जा सकते हैं:
1. दो क्षैतिज (एसई टाइप) सिंगल एक्सिस स्लीव ड्राइव का उपयोग करें।
2. एक क्षैतिज (एसई प्रकार) और दूसरा ऊर्ध्वाधर (वी प्रकार) का उपयोग करें।
3. एक दोहरी अक्ष slew ड्राइव का उपयोग करें।
उन सभी समाधानों को सूर्य को लंबवत और क्षैतिज रूप से ट्रैक करने में सक्षम किया जा सकता है, इसका मतलब है कि सूर्य को सीधे सूर्य के प्रकाश के साथ हर समय ट्रैक करना।
उत्पाद का नाम | एसडीई 7 स्लीव ड्राइव |
आउटपुट टोक़ | 980 एनएम;723 फीट। एलबीएस |
अधिकतम उत्पादन टोक़ | 1938 एनएम;1429 फीट। एलबीएस |
टिल्टिंग मोमेंट टॉर्क | 7000 एनएम;5163 फीट। एलबीएस |
टोर्क पकड़ना | 13200 एनएम;9736 फीट। एलबीएस |
स्थैतिक अक्षीय रेटिंग | 133.20 केएन;29943 एल.बी. |
स्थैतिक रेडियल रेटिंग | 53 केएन;11977 एलबी |
गतिशील अक्षीय रेटिंग | 31.90 केएन;7171 एलबी |
गतिशील रेडियल रेटिंग | 27.91 केएन;6274 एलबी |
मोटर विकल्प | 12/24 / 48VDC मोटर;स्टेपर मोटर;Brushless मोटर |
उत्पाद शैली | दोहरी अक्ष;सीपीवी / HCPV;सौर डिश;सोलर टॉवर |
आवेदन की सुविधा | सौर ट्रैकिंग प्रणाली, औद्योगिक मशीनिंग |
पैनल के अनुशंसित वर्ग | 30 वर्ग मीटर |
एसडीई स्लीव ड्राइव्स प्रदर्शन डेटशीट
नमूना | अनुपात | रेटेड उत्पादन टोक़ (एनएम) | झुका हुआ टोक़ (एनएम) | होल्डिंग टोक़ (एनएम) | अक्षीय भार (kN) | रेडियल लोड (kN) | दक्षता | प्रेसिजन (°) | स्व ताला | वजन (किग्रा) |
3 " | 31: 1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | हाँ | 25 |
5 " | 37: 1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | हाँ | 34 |
7 " | 57: 1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | हाँ | 56 |
9 " | 61: 1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | हाँ | 92 |
12 " | 78: 1 | 5800 | 25000 | 40,560 | 77 | 190 | 40% | ≤0.1 | हाँ | 160 |
14 " | 85: 1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | हाँ | 224 |
17 " | 102: 1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | हाँ | 320 |
21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | हाँ | 492 |
25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | हाँ | 705 |
Applicatons
दोहरी अक्ष सौर ट्रैकिंग प्रणाली
अनुकूलित सेवाएँ
1. विभिन्न अनुप्रयोगों और परियोजनाओं के आधार पर विशेष डिजाइन
2. विभिन्न प्रकार की मोटरों का मिलान किया जा सकता है, जैसे हाइड्रोलिक मोटर्स, स्टेपर मोटर्स, इलेक्ट्रिकल मोटर्स आदि।
3. RAL कोड के आधार पर अलग-अलग रंग उपलब्ध हैं;हमारे मानक रंग RAL 9006 है।
