उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | HangTuo |
प्रमाणन: | CE, ISO9001 |
मॉडल संख्या: | SDE12 |
न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
---|---|
मूल्य: | USD 100~1600/ pc |
पैकेजिंग विवरण: | प्लाईवुड बॉक्स |
प्रसव के समय: | 15 ~ 45 दिन |
भुगतान शर्तें: | एल/सी, टी/टी, पश्चिमी संघ |
आपूर्ति की क्षमता: | प्रति माह 500 पीसी |
सामग्री: | 50 एमएन, 42 क्रॉमो | गारंटी: | 5 वर्ष |
---|---|---|---|
सेवा: | Oem डिजाइन | प्रकार घुमाएँ: | दो एक्सिस |
रंग: | चमकीला स्लेटी | स्थापना वेबसाइट: | छत और खेत |
पैकेजिंग: | प्लाईवुड | मोटर: | 12 वी / 24 वी डीसी |
हाई लाइट: | वर्म गियर स्लीव ड्राइव,स्लीविंग रिंग गियर |

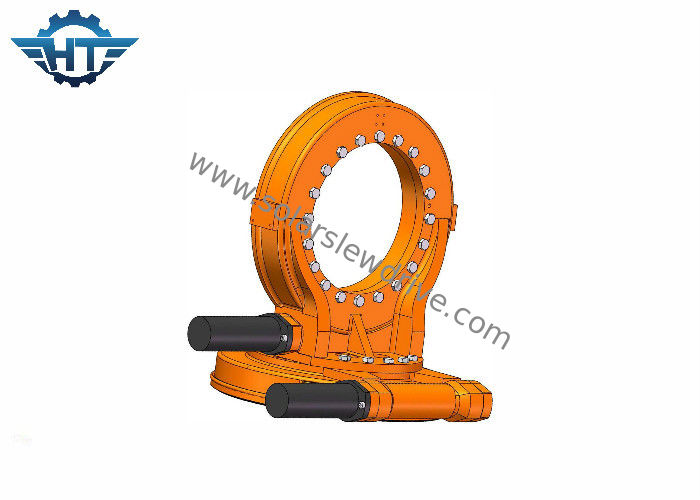

25 साल की लाइफ-साइकिल स्लीव ड्राइव गियरबॉक्स, हाई टॉर्क और ड्यूल एक्सिस सोलर ट्रैकिंग सिस्टम के लिए सटीक
विवरण
होल्डिंग टोक़: 40560 एनएम
स्थिर अक्षीय रेटिंग: 77 kN
स्थैतिक रेडियल रेटिंग: 190 kN
गियर अनुपात: 78: 1
ट्रैकिंग सटीकता: precision 0.1
झुकने का क्षण टोक़: 25000 एनएम
आउटपुट टोक़: 5800 एनएम
वजन: 160 किलो
Hangtuo स्लीविंग ड्राइव में मुख्य रूप से एक स्लिंगिंग बेयरिंग, एक वर्म गियर, आवास और एक हाइड्रोलिक या एक इलेक्ट्रिक मोटर शामिल है।
एसडीई सीरीज के पैरामीटर
नमूना | अनुपात | रेटेड उत्पादन टोक़ (एनएम) | झुका हुआ टोक़ (एनएम) | होल्डिंग टोक़ (एनएम) | अक्षीय भार (kN) | रेडियल लोड (kN) | वजन (किग्रा) |
3 " | 31: 1 | 600 | 1500 | 5800 | 10 | 15 | 25 |
5 " | 37: 1 | 800 | 6000 | 9200 | 16 | 27 | 34 |
7 " | 57: 1 | 2000 | 7500 | 13200 | 34 | 58 | 56 |
9 " | 61: 1 | 4300 | 16000 | 27200 | 60 | 130 | 92 |
12 " | 78: 1 | 5800 | 25000 | 40,560 | 77 | 190 | 160 |
14 " | 85: 1 | 6750 | 48000 | 44200 | 110 | 230 | 224 |
17 " | 102: 1 | 9460 | 67000 | 53040 | 142 | 390 | 320 |
21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 492 |
25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 705 |
आवेदन
संलग्न हाउसिंग स्लीविंग ड्राइव का उपयोग विभिन्न इंजीनियरिंग एप्लिकेशन जैसे कि भारी लोडर ट्रांसपोर्टर्स, हार्बर मोबाइल क्रेन, शिप लिफ्टिंग, पंजा ट्रक, कंटेनर लिफ्ट क्रेन, और जंगम गैन्ट्री क्रेन, माइन मशीन, खुदाई, कंक्रीट मशीन, पेपर मशीन के रूप में व्यापक रूप से किया जाता है। साथ ही पवन ऊर्जा उत्पादन प्रणाली भी हमारे स्लीविंग ड्राइव का उपयोग करती है।
जब सौर ऊर्जा उद्योग में स्लीविंग ड्राइव का उपयोग किया जाता है, तो उपयोगकर्ताओं को सौर पैनलों के वास्तविक क्षेत्र के अनुसार एक आदर्श एक का चयन करना होता है।
आमतौर पर, 3 इंच स्लीविंग ड्राइव सौर ऊर्जा प्रणाली के लिए उपयुक्त है जिसमें 3-5 panel सौर पैनल, 10 इंच के लिए 7 इंच, सौर पैनल, 18-30 इंच के लिए 9 इंच, 31-45㎡ के लिए 12 इंच, और 14 इंच के लिए उपयुक्त है। 46-60㎡ के लिए।
पैकेजिंग और शिपिंग
इनर पैकेजिंग: विरोधी जंग प्लास्टिक फिल्म;वैक्यूम प्लास्टिक बैग।
बाहरी पैकेजिंग: हार्ड कार्टन;लकड़ी का बक्सा ;लकड़ी का फूस।
शिपिंग अवधि: एक्सप्रेस द्वारा;हवाईजहाज से;भूमि के द्वारा;समुद्र के द्वारा।
नमूने के लिए, चूंकि स्लीव ड्राइव छोटे आयाम लेकिन भारी वजन के साथ है, यह समुद्र के द्वारा प्रभावी शिपिंग लागत नहीं है, जबकि एक्सप्रेस शिपिंग लागत-प्रभावी तरीके से है, हमारे रसद कर्मचारी टीएनटी, डीएचएल, यूपीएस, FEDEX, एक्सप्रेस की तुलना करने के लिए कहेंगे सबसे प्रभावी तरीका खोजने के लिए मूल्य।
यदि भविष्य में थोक आदेश में, हम समुद्र के द्वारा जहाज की सलाह देते हैं।
ध्यान दें:
एक्सप्रेस: डोर टू डोर, कस्टम द्वारा आवश्यक होने पर बस आयात कर का भुगतान करने की आवश्यकता है।
हवाई या समुद्र के द्वारा: हवाई अड्डे / गंतव्य बंदरगाह के लिए कारखाना, हवाई अड्डे से चार्ज किए गए गंतव्य शुल्क का भुगतान करने की आवश्यकता है (गंतव्य शुल्क हमेशा प्रति बी / एल द्वारा लिया जाता है, पैकेज की परवाह किए बिना बड़ा, छोटा, भारी या हल्का होता है, gerneral 200 में ~ 400 अमरीकी डालर प्रति कार्गो) और यदि आवश्यक हो तो आयात कर।
ट्रेन द्वारा: कभी-कभी शिपिंग मूल्य समुद्र के समान होता है, लेकिन समुद्र की तुलना में कम शिपिंग समय लेते हुए, हम इस शिपिंग तरीके को ध्यान में रखेंगे यदि सामान हमारे ग्राहकों द्वारा तत्काल आवश्यकता में हैं।
