अभिनव और लागत प्रभावी स्लीविंग ड्राइव प्रदान करना
 |
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | HangTuo |
| प्रमाणन: | CE, ISO9001 |
| मॉडल संख्या: | VE |
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
|---|---|
| मूल्य: | USD 360/ pc |
| पैकेजिंग विवरण: | प्लाईवुड बॉक्स |
| प्रसव के समय: | 15 ~ 45 दिन |
| भुगतान शर्तें: | एल/सी, टी/टी, पश्चिमी संघ |
| आपूर्ति की क्षमता: | प्रति माह 500 पीसी |
| ब्रांड नाम: | Hangtuo | सामग्री: | 50 एमएन, 42 क्रॉमो |
|---|---|---|---|
| नमूना: | ऊर्ध्वाधर प्रकार | प्रमाणपत्र: | ISO9001, CE |
| मोटर: | 12 / 24VDC | रखरखाव: | नि: शुल्क |
| रंग: | के रूप में अनुरोध किया | स्व ताला: | हाँ |
| हाई लाइट: | वर्म गियर स्लीव ड्राइव,स्लीविंग रिंग गियर |
||

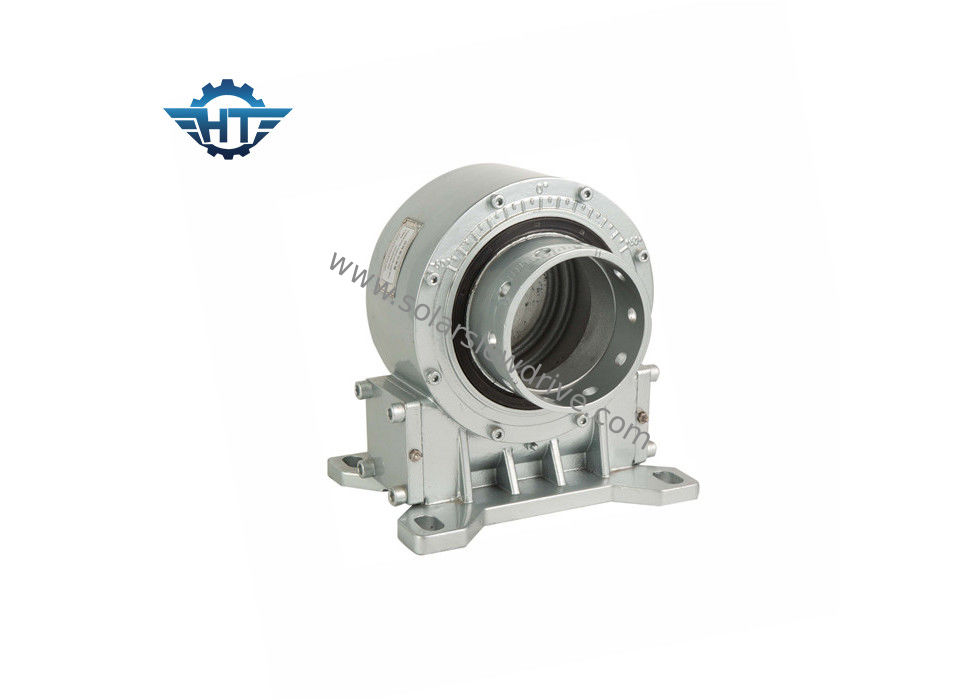

VE9 सिंगल एक्सिस IP66 सोलर स्लीव ड्राइव गियरबॉक्स, क्षैतिज सौर ट्रैकर्स के लिए रखरखाव मुफ्त
विवरण
भरोसेमंद डिलीवरी - 15 दिनों या उससे कम समय में अधिकांश ऑर्डर शिप
तकनीकी सहायता - इंजीनियर मदद करने के लिए खड़े हैं
उच्च-गुणवत्ता वाले स्लीविंग ड्राइव उचित मूल्य पर - उत्पादों के साथ हमारे अपने कारखाने हैं या सभी प्रमुख ब्रांडों की गुणवत्ता को पूरा करते हैं और हम आपको बजट के भीतर रखने के लिए विभिन्न आदेशों के आधार पर आर्थिक शिपिंग विधियों का उपयोग करेंगे।
संचालन और रखरखाव-संचालन और रखरखाव सेवाएं आपके ओवरहेड और शुल्क को कम करती हैं।
VE प्रकार डेटा शीट
| नमूना | अनुपात | रेटेड उत्पादन टोक़ (एनएम) | झुका हुआ टोक़ (एनएम) | होल्डिंग टोक़ (एनएम) | अक्षीय भार (kN) | रेडियल लोड (kN) | दक्षता | स्व ताला | वजन (किग्रा) |
| 3 " | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | 40% | हाँ | 12 |
| 5 " | 37: 1 | 800 | 5000 | 9200 | 16 | 27 | 40% | हाँ | 18 |
| 7 " | 57: 1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | हाँ | 32 |
| 8 " | 51: 1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | हाँ | 28 |
| 9 " | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | हाँ | 52 |
| 12 " | 78: 1 | 4300 | 25000 | 40,560 | 77 | 190 | 40% | हाँ | 65 |
| 14 " | 85: 1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | हाँ | 88 |
| 17 " | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | हाँ | 135 |
| 21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | हाँ | 192 |
| 25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | हाँ | 251 |
स्थापना
1. तैयारी
1.1 शारीरिक क्षति के लिए slew ड्राइव की जाँच करें।
1.2 साफ समर्थन सतहों
2. बढ़ते बोल्ट
गियरबॉक्स निर्माता के रूप में, हम उपयोग किए जाने वाले बढ़ते फास्टनरों की आपूर्ति, वारंट या सिफारिश नहीं करते हैं।कृपया इस आइटम को निर्दिष्ट करने में बहुत सावधानी बरतें जो हमारे उत्पाद को आपके साथ जोड़ देगा।
निर्धारित आकार, संख्या और गुणवत्ता ग्रेड का उपयोग किया जाएगा।
ग्रिप अनुपात (बोल्ट के व्यास की लंबाई) को न्यूनतम .51.5 से अधिकतम .2 तक देखा जाएगा।
एक पूरी तरह से पिरोया शाफ्ट के साथ बोल्ट अनुमेय नहीं होना चाहिए।
स्लीव ड्राइव फंक्शन, जीवनकाल, और बोल्ट कनेक्शन का स्थायित्व गैर-अनुपालन के मामले में प्रभावित होता है।
उचित आकार के फ्लैट वाशर का उपयोग करें और कसने वाली टॉर्क की पसंद का चयन करें ताकि अनुमेय इंटरसैसियल दबाव पार न हो।
बढ़ते बोल्ट सामान्य मामलों में पर्याप्त रूप से सही प्रीलोडिंग द्वारा सुरक्षित होते हैं।
सूचना: अनुमेय नहीं, विभाजन के छल्ले, विभाजन वाशर आदि का उपयोग।
बढ़ते बोल्ट के लिए टोक़ और प्रारंभिक प्रीलोड्स को कसने।
|
कसने वाला टोक़ |
बढ़ते बोल्ट आयाम |
|||||
| कक्षा |
M6 (1 / 4-20UNC) |
M8 (5 / 16-18UNC) |
M10 (3 / 8-16UNC) |
M12 (7 / 16-14UNC) |
M16 (5 / 8-11UNC) |
M20 (3 / 4-10UNC) |
| कक्षा 8.8 | 10.2 एनएम | 24.7 एनएम | 49 एनएम | 85.5 एनएम | 212.2 एनएम | 414 एनएम |
| कक्षा 10.9 | 14.3 एनएम | 34.8 एनएम | 68.9 एनएम | 120.2 एनएम | 298.4 एनएम | 582.1 एनएम |
| कक्षा 12.9 | 17.2 एनएम | 41.7 एनएम | 82.7 एनएम | 144.2 एनएम | 358.1 एनएम |
689.5 एनएम |
