| Brand Name: | HangTuo |
| Model Number: | VE |
| MOQ: | 1 टुकड़ा |
| कीमत: | USD 100~1600/ pc |
| Delivery Time: | 15 ~ 45 दिन |
| Payment Terms: | एल/सी, टी/टी, पश्चिमी संघ |

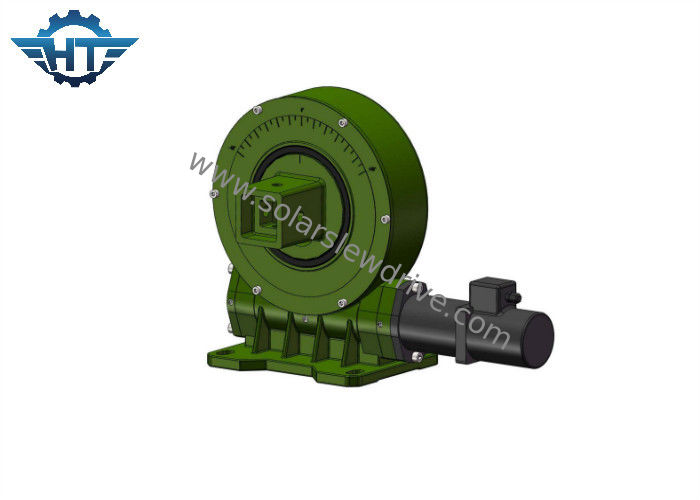

24vdc प्लैनेटरी गियर मोटर के साथ सोलर ट्रैकिंग सिस्टम के लिए सिंगल एक्सिस वीई 9 स्लीव ड्राइव गियरबॉक्स
विवरण
क्षैतिज एकल अक्ष सौर टीरैकिंग सिस्टम पीवी सौर पैनलों या सूर्य की ओर सौर मॉड्यूल को निर्देशित करते हैं।एसlewing ड्राइव कर सकते हैं सूरज की ऊर्जा को अधिकतम करने के लिए सूर्य के मार्ग का अनुसरण करने के लिए दिन भर में उनका अभिविन्यास बदलें, इस प्रकार बिजली की पैदावार में सुधार होगा।
क्षैतिज एकल अक्ष सौर ट्रैकिंग प्रणाली अधिकांश क्षेत्रों और के लिए उपयुक्त है मदद आने वाली रोशनी और पैनल के बीच की घटनाओं के कोण को कम करें, जिससे सौर ट्रैकिंग सिस्टम से ऊर्जा की मात्रा बढ़ जाती है।
ऊर्ध्वाधर स्लीविंग ड्राइव जो क्षैतिज एकल अक्ष ट्रैकिंग प्रणाली में लागू किया जाता है, व्यापक रूप से उपयोग किया जाता है।
VE प्रकार डेटा शीट
| नमूना | अनुपात | रेटेड उत्पादन टोक़ (एनएम) | झुका हुआ टोक़ (एनएम) | होल्डिंग टोक़ (एनएम) | अक्षीय भार (kN) | रेडियल लोड (kN) | दक्षता | स्व ताला | वजन (किग्रा) |
| 3 " | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | 40% | हाँ | 12 |
| 5 " | 37: 1 | 800 | 5000 | 9200 | 16 | 27 | 40% | हाँ | 18 |
| 7 " | 57: 1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | हाँ | 32 |
| 8 " | 51: 1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | हाँ | 28 |
| 9 " | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | हाँ | 52 |
| 12 " | 78: 1 | 4300 | 25000 | 40,560 | 77 | 190 | 40% | हाँ | 65 |
| 14 " | 85: 1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | हाँ | 88 |
| 17 " | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | हाँ | 135 |
| 21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | हाँ | 192 |
| 25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | हाँ | 251 |
स्लीविंग ड्राइव का चयन
जब एसएक उपयुक्त स्लीविंग ड्राइव का चुनाव करना, हमें सौर ट्रैकिंग प्रणाली के बारे में एक संक्षिप्त जानकारी की आवश्यकता है:
1. परियोजनाओं का पैमाना।तुम्हारे लिएटैली-स्केल और बड़े प्रोजेक्ट आमतौर पर क्षैतिज एकल-अक्ष सौर ट्रैकर्स का उपयोग करते हैं, जबकि दोहरे अक्ष ट्रैकर्स का उपयोग ज्यादातर छोटे आवासीय अनुप्रयोगों में किया जाता है।
2. स्लीविंग ड्राइव पर लोड और इसकी गुरुत्वाकर्षण दूरी
3. उत्पादन की गति
