| Brand Name: | HangTuo |
| Model Number: | SE12 |
| MOQ: | 1 टुकड़ा |
| कीमत: | USD 100~1600/ pc |
| Delivery Time: | 15 ~ 45 दिन |
| Payment Terms: | एल/सी, टी/टी, पश्चिमी संघ |

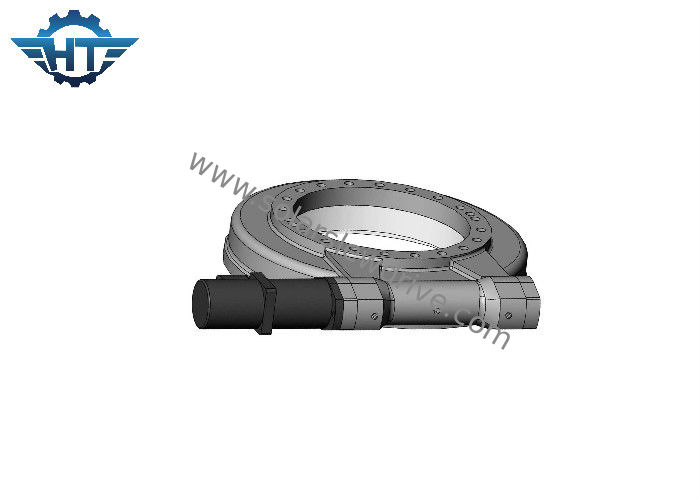

क्षैतिज सिंगल एक्सिस सिस्टम के लिए प्लैनेटैटी मोटर के साथ हाई प्रिसिजन स्लीव ड्राइव
विवरण
आवेदन के लिए एक परिपत्र आंदोलन को पूरा करने के लिए विभिन्न प्रकार के सौर ट्रैकर्स में स्लीव ड्राइव लगाया जाता है।
हमारे स्लीव ड्राइव सौर ट्रैकरों के लिए हैं जिन्हें कठोर वातावरण में काम करने के लिए डिज़ाइन किया गया है क्योंकि इसकी उच्च मात्रा में IP65 और IP66 है।
उच्च कठोरता, अपरिवर्तनीयता और उच्च टोक़ स्लीव ड्राइव की प्राथमिक शीर्ष विशेषताएं हैं, इसके अतिरिक्त यह एक ऐसा तत्व है जो हमें सटीक स्थिति और शून्य-रखरखाव लागत के लिए शून्य बैकलैश पूरा करने की अनुमति देता है।
एसई सीरीज के प्रदर्शन पैरामीटर
| आदर्श | अनुपात | रेटेड उत्पादन टोक़ (एनएम) | झुका हुआ टोक़ (एनएम) | होल्डिंग टोक़ (एनएम) | अक्षीय भार (kN) | रेडियल लोड (kN) | दक्षता | परिशुद्धता (°) | स्व ताला | वजन (किग्रा) |
| 1 " | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | हाँ | 6 |
| 3 " | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | हाँ | 8 |
| 5 " | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | हाँ | 12 |
| 7 " | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | हाँ | 21 |
| 9 " | 61: 1 | 4400 | 45,000 | 30800 | 340 | 130 | 40% | ≤0.1 | हाँ | 49 |
| 12 " | 78: 1 | 5800 | 54,400 | 40,560 | 480 | 190 | 40% | ≤0.1 | हाँ | 61 |
| 14 " | 85: 1 | 6550 | 68000 | 54,200 | 680 | 230 | 40% | ≤0.1 | हाँ | 63 |
| 17 " | 102: 1 | 9400 | 135,600 | 65,040 | 980 | 390 | 40% | ≤0.1 | हाँ | 105 |
| 21 " | 125: 1 | 16000 | 203,400 | 81000 | 1600 | 640 | 40% | ≤0.1 | हाँ | 149 |
| 25 " | 150: 1 | 21000 | 271,160 | 89000 | 2400 | 950 | 40% | ≤0.1 | हाँ | 204 |
उन्नत अनुसंधान और विकास
1. स्वतंत्र और पूर्ण विकास तंत्र
2. 3 डी मॉडलिंग सॉफ्टवेयर लोड और उत्पादन का वैज्ञानिक विश्लेषण करने के लिए
3. मानक उत्पाद डिजाइन प्रक्रिया:
3.1 ग्राहक तकनीकी पूछताछ
3.2 एपीक्यूपी और पीपीएपी और फेमा विश्लेषण
3.3 3 डी मॉडल
स्लीवलेस ड्राइव के लिए 3.4 सिमुलेशन
3.5 उत्पादन ड्राइंग और संचालन निर्देश
