उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | HangTuo |
प्रमाणन: | CE, ISO9001 |
मॉडल संख्या: | SE17 |
न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
---|---|
मूल्य: | USD 100~1100/ pc |
पैकेजिंग विवरण: | प्लाईवुड बॉक्स |
प्रसव के समय: | 15 ~ 45 दिन |
भुगतान शर्तें: | एल/सी, टी/टी, पश्चिमी संघ |
आपूर्ति की क्षमता: | प्रति माह 2000 पीसी |
गियर अनुपात: | 102: 1 | सामान्य उत्पादन टोक़: | 9400 एनएम |
---|---|---|---|
उत्पत्ति के प्लेस: | चांगझौ, चीन | टोर्क पकड़ना: | 65040 एनएम |
झुका हुआ टोक़: | 135600 एनएम | स्व ताला: | हाँ |
प्रयोग: | सौर ट्रैकर्स | फ़ीचर को सुरक्षित रखें: | IP66 |
हाई लाइट: | सौर ट्रैकिंग प्रणाली,सौर ट्रैकर ड्राइव के लिए ड्राइव |

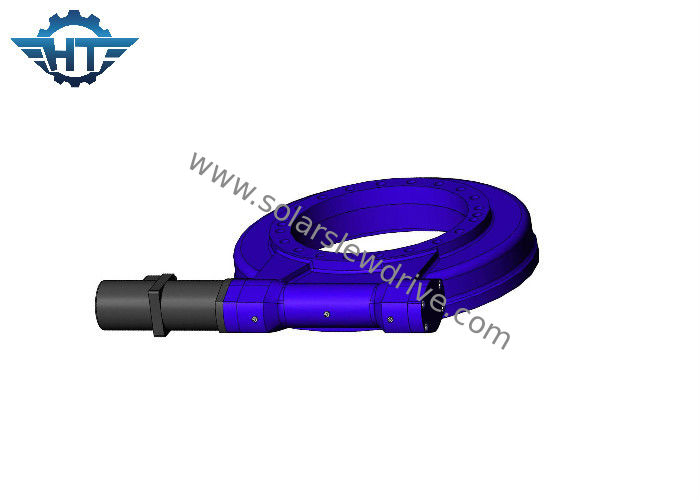

क्षैतिज सिंगल सोलर ट्रैकिंग सिस्टम के लिए 17 इंच IP66 स्मॉल स्लीव ड्राइव गियर रिड्यूसर
विवरण
सौर ट्रैकर्स सूर्य की किरणों की पूरी सीमा को पकड़ लेते हैं क्योंकि स्लीविंग ड्राइव कूल सिस्टम को पूरी तरह से सूर्य का अनुसरण करते हैं।विभिन्न क्षेत्रों के अनुसार, सौर दोहरे अक्ष ट्रैकिंग द्वारा कैप्चर की गई ऊर्जा में वृद्धि स्थिर फ्लैट माउंटेड पैनलों की तुलना में 100% से अधिक तक बढ़ जाती है, क्योंकि रोटेशन के दो-अक्ष ट्रैकर को सौर मॉड्यूल/पैनलों का सामना करने की स्थिति में रखने की अनुमति देते हैं। भोर से शाम तक सूर्य के लंबवत (सीधे पर)।
एक दोहरी धुरी सौर ट्रैकर्स में, हम दो एसई स्लीविंग ड्राइव और दोहरी धुरी सौर ट्रैकिंग सिस्टम दोनों का उपयोग कर सकते हैं।
एसई सीरीज के पैरामीटर्स
नमूना | अनुपात | रेटेड आउटपुट टॉर्क (एनएम) | झुकाव टोक़ (एनएम) | होल्डिंग टोक़ (एनएम) | अक्षीय भार (केएन) | रेडियल लोड (केएन) | दक्षता | प्रेसिजन (डिग्री) | स्व ताला | वजन (किग्रा) |
1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | 0.1 | हाँ | 6 |
3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | 0.1 | हाँ | 8 |
5" | 37:1 | 800 | 6000 | 9200 | ६८ | २७ | 40% | 0.1 | हाँ | 12 |
7" | 57:1 | 2000 | १३५०० | १३२०० | १३२ | 58 | 40% | 0.1 | हाँ | 21 |
9" | ६१:१ | 4400 | 45000 | ३०८०० | 340 | 130 | 40% | 0.1 | हाँ | 49 |
12" | ७८:१ | 5800 | 54400 | 40560 | 480 | 190 | 40% | 0.1 | हाँ | ६१ |
14" | 85:1 | ६५५० | 68000 | 54200 | 680 | २३० | 40% | 0.1 | हाँ | 63 |
17" | 102:1 | 9400 | १३५६०० | 65040 | 980 | 390 | 40% | 0.1 | हाँ | 105 |
21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | 0.1 | हाँ | १४९ |
25" | १५०:१ | २१००० | २७११६० | 89000 | २४०० | 950 | 40% | 0.1 | हाँ | 204 |
विभिन्न मोटर्स (220VAC, 380VAC मोटर्स, 12VDC, 24VDC, 48VDC मोटर्स, सर्वो मोटर्स और स्टेपर मोटर्स) को ग्राहक की आवश्यकता के अनुसार डिज़ाइन किया जा सकता है।
डीसी यंत्र
1. आउटपुट शाफ्ट के लिए दोहरी सहायक संरचना को अपनाएं ताकि गियरबॉक्स का अधिकतम टॉर्क बहुत बढ़ जाए।
2. सन व्हील और प्लेनेटरी व्हील स्पलाइन से जुड़े होते हैं जो गियरबॉक्स के अधिकतम टॉर्क को बढ़ाते हैं और जीवन को लंबा करते हैं।
3. हम इनपुट चरण में पेचदार गियर का उपयोग करते हैं जो शोर को कम और उच्च गति में सुचारू रूप से चलाते हैं। आंतरिक गियर रिंग को अलग किया जाता है ताकि हम अधिक अनुपात बना सकें और डिजाइन लचीला हो। गियरबॉक्स और मोटर अक्षीय में स्क्रू द्वारा सीम फिक्स द्वारा स्थित होते हैं जो मिलान परिशुद्धता को बढ़ाते हैं और शोर को कम करते हैं।
4. हम ग्रहों के पहिये के अंदर रोलिंग पिन धारक का उपयोग करते हैं। हम पीसने के बजाय रोलिंग पिन पीसने का उपयोग करते हैं ताकि गियरबॉक्स का जीवन अधिक लंबा हो।
5. डबल सहायक संरचना;प्लेनेटरी गियर्स के भीतरी बोर पर आंतरिक पीस, जिससे भीतरी बोर की गोलाई 0.003 मिमी से कम हो जाती है; फिसलने के बजाय लुढ़क कर चलती है;HRC60 गियर सतह सटीक स्क्रैपिंग; इन सभी तकनीकों को अपनाने से सुपर शांत और स्थिर संचालन और 10000 घंटे से अधिक का लंबा जीवनकाल सुनिश्चित होता है।
