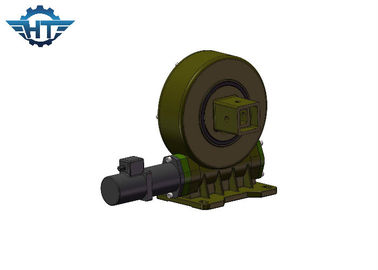

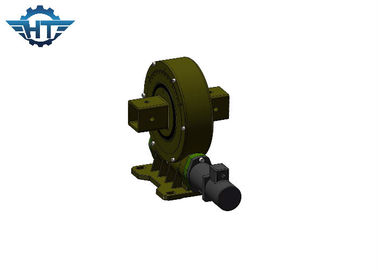

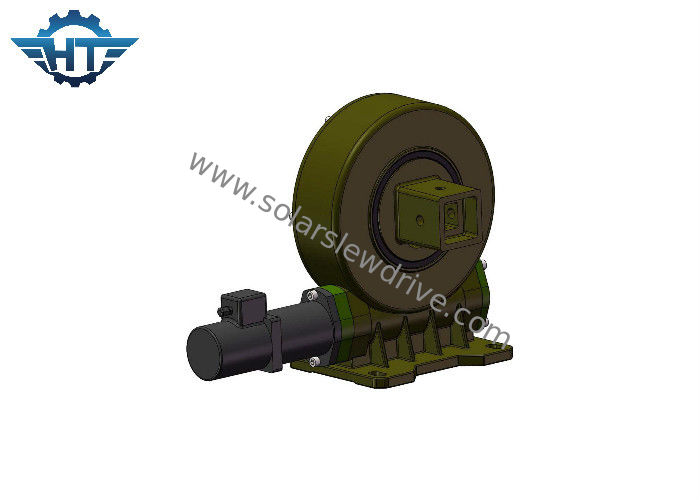

फ्लैट सिंगल एक्सिस सोलर ट्रैकर के लिए वर्टिकल स्मॉल स्लीव ड्राइव IP66 प्रोटेक्शन ग्रेड

उत्पाद विवरण:

उत्पत्ति के प्लेस:	चीन
ब्रांड नाम:	HangTuo
प्रमाणन:	CE, ISO9001
मॉडल संख्या:	9 इंच

भुगतान & नौवहन नियमों:

न्यूनतम आदेश मात्रा:	1 टुकड़ा
मूल्य:	USD 100~1600/ pc
पैकेजिंग विवरण:	प्लाईवुड बॉक्स
प्रसव के समय:	15 ~ 45 दिन
भुगतान शर्तें:	एल/सी, टी/टी, पश्चिमी संघ
आपूर्ति की क्षमता:	प्रति माह 2000 पीसी

संपर्क करें

विस्तृत उत्पाद विवरण

सामग्री:	50Mn, 42CrMo	आदर्श:	9 इंच
गियर अनुपात:	61: 1	दक्षता:	40%
सटीक:	≤ 0.1	एक्सिस:	वर्टिकल सिंगल
रंग:	अनुरोध के रूप में	टोर्क पकड़ना:	30800 एनएम
प्रमुखता देना:	solar slew drive , slewing drive for solar tracking system

फ्लैट सिंगल एक्सिस सोलर ट्रैकर के लिए वर्टिकल स्मॉल स्लीविंग ड्राइव IP66 प्रोटेक्शन ग्रेड

विवरण

स्लीविंग गियर एकल और दोहरे अक्ष वाले सौर ट्रैकर्स में आंदोलन का समर्थन करके सौर प्रतिष्ठानों को अधिक प्रभावी और लाभदायक बनाने में मदद करते हैं। विशाल सौर ट्रैकिंग सिस्टम को चलाने के लिए स्लीविंग गियरबॉक्स की आवश्यकता होती है जो मल्टी प्लेन लोड-होल्डिंग और रोटेशनल टॉर्क दोनों प्रदान करते हैं। स्लीविंग ड्राइव जो अधिक संख्या में दांतों को संलग्न करते हैं वे अधिक संपर्क और उच्च और मजबूत टोक़ प्रदान करते हैं।

आवेदन

सौर उद्योग के लिए स्लीवलेस ड्राइव सोलर ट्रैकर।

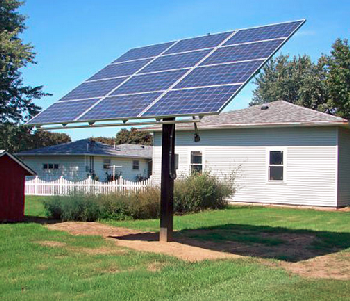

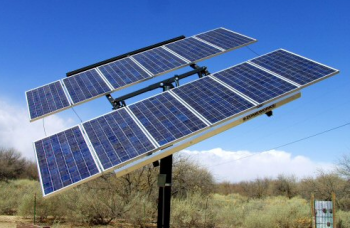

सौर अक्ष ट्रैकर्स सौर पैनलों को ऐसे स्थानांतरित करते हैं कि वे अधिक सौर पहुंच प्राप्त करते हैं और अधिक शक्ति बनाते हैं। वे एकल अक्ष या दोहरी अक्ष हो सकते हैं।

सौर उद्योग के लिए हमारे कस्टम समाधान एक कुशल और लागत प्रभावी तरीके से सूर्य की शक्ति का उपयोग करने में मदद करते हैं। हमारे स्लीविंग ड्राइव और वर्म गियर ड्राइव एक छोटे पैकेज में उच्चतम गतिशील और स्थिर टोक़ लोड क्षमता प्रदान करते हैं। उन अनुप्रयोगों में जहां पॉइंटिंग सटीकता महत्वपूर्ण है, हमारी डबल-लिविंग वर्म गियर टेक्नोलॉजी सटीक और सटीकता प्रदान करती है, जिसमें पूर्ण शून्य बैकलैश उपलब्ध है।

अधिकतम गियर टॉर्क और सबसे स्मूथ रोटेशन के लिए ऑवरग्लास वर्म तकनीक से संचालित। स्लीव ड्राइव एप्लिकेशन में ट्रक क्रेन, मैन लिफ्ट्स, यूटिलिटी इक्विपमेंट, हाइड्रोलिक अटैचमेंट, ऑयल टूल इक्विपमेंट, मरीन क्रेन्स, टायर हैंडलर, डिगर डेरिक और ऑटोमोटिव लिफ्ट्स, विंड एनर्जी, सैटेलाइट, रोबोट आदि शामिल हैं।

वर्टिकल स्लीव ड्राइव परफॉर्मेंस पैरामीटर्स

आदर्श	अनुपात	रेटेड उत्पादन टोक़	झुका हुआ टोक़	अक्षीय भार	रेडियल लोड	टोर्क पकड़ना	दक्षता	शुद्धता	स्व ताला	वजन
आदर्श	अनुपात	एनएम	एनएम	केएन	केएन	एनएम	दक्षता	डिग्री	हाँ	किलोग्राम
3 "	31: 1	300	1500	3.6	15	7000	40%	≤0.1	हाँ	13kg
5 "	37: 1	637.5	5000	16	27	9200	40%	≤0.1	हाँ	18kg
7 "	57: 1	1750	7000	34	58	13200	40%	≤0.1	हाँ	28kg
8 "	51: 1	2250	11200	50	80	20400	40%	≤0.1	हाँ	35kg
9 "	61: 1	4300	16000	60	130	27200	40%	≤0.1	हाँ	51 किग्रा
12 "	78: 1	5600	25000	77	190	40,560	40%	≤0.1	हाँ	61kg
14 "	85: 1	6750	48000	110	230	44200	40%	≤0.1	हाँ	78 किग्रा
17 "	102: 1	9460	67000	142	390	53040	40%	≤0.1	हाँ	105 किग्रा
21 "	125: 1	16000	89000	337	640	65000	40%	≤0.1	हाँ	185 किग्रा
25 "	150: 1	21450	112000	476	950	89000	40%	≤0.1	हाँ	244 किग्रा
