| Brand Name: | HangTuo |
| Model Number: | VE9 |
| MOQ: | 1 टुकड़ा |
| कीमत: | USD 100~1600 / pc |
| Delivery Time: | 15 ~ 45 दिन |
| Payment Terms: | एल/सी, टी/टी, पश्चिमी संघ |

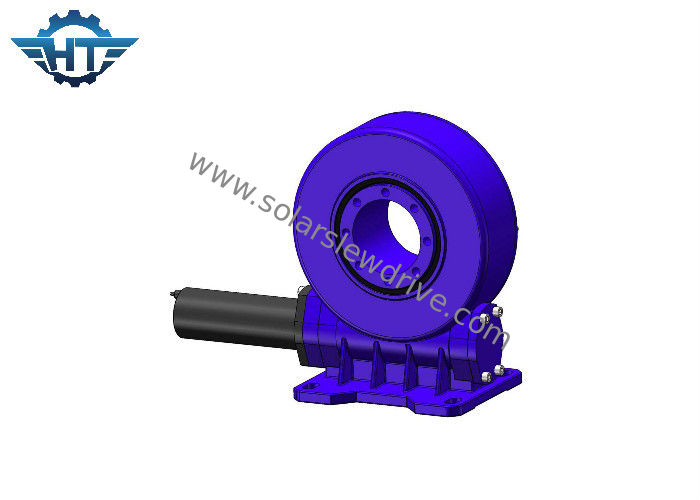

सोलर पैनल सिस्टम के लिए वर्टिकल वर्म गियर स्लीविंग ड्राइव, मजबूत टॉर्क और IP66
विवरण
हम आस्तीन ड्राइव के अच्छे आपूर्तिकर्ता हैं। सोलर ट्रैकर के लिए स्लीव ड्राइव को सोलर फोटोवोल्टिक पॉवर जनरेशन ट्रैकिंग सिस्टम और अन्य नई ऊर्जा उद्योगों में व्यापक रूप से उपयोग किया जाता है क्योंकि इसके बहु-दांत संपर्क, बड़े ट्रांसमिशन टॉर्क और स्मूथ ऑपरेशन, और यह बड़े रेडियल और अक्षीय भार और मजबूत का सामना कर सकते हैं। पल पल (पवन प्रतिरोध)।
स्लीविंग ड्राइव सौर ट्रैकर में एक मुख्य हिस्सा है। स्लीविंग बियरिंग को इसके मुख्य घटक के रूप में अपनाने से, स्लीविंग ड्राइव अक्षीय बल, रेडियल बल और झुकाव क्षण को सहन कर सकता है। 3 "से 25" इंच तक 10 अलग-अलग आकार उपलब्ध हैं।
आवेदन
विशिष्ट स्लीव ड्राइव अनुप्रयोगों में सौर उद्योग, ट्रक क्रेन, मैन लिफ्ट, यूटिलिटी उपकरण, हाइड्रोलिक उपकरण, तेल उपकरण उपकरण, समुद्री क्रेन, टायर हैंडलर, डेज़र डेरिक और ऑटोमोटिव लिफ्ट शामिल हैं, लेकिन स्लीव ड्राइव का उपयोग कई अनुप्रयोगों में किया जाता है, जिसमें लोड होल्डिंग और घूर्णी क्षमता।
वीई सीरीज के पैरामीटर
| आदर्श | अनुपात | रेटेड उत्पादन टोक़ (एनएम) | झुका हुआ टोक़ (एनएम) | होल्डिंग टोक़ (एनएम) | अक्षीय भार (kN) | रेडियल लोड (kN) | दक्षता | परिशुद्धता (°) | स्व ताला | वजन (किग्रा) |
| 3 " | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | हाँ | 12 |
| 5 " | 37: 1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | हाँ | 18 |
| 7 " | 57: 1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | हाँ | 32 |
| 8 " | 51: 1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | हाँ | 28 |
| 9 " | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | हाँ | 52 |
| 12 " | 78: 1 | 4300 | 25000 | 40,560 | 77 | 190 | 40% | ≤0.1 | हाँ | 65 |
| 14 " | 85: 1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | हाँ | 88 |
| 17 " | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | हाँ | 135 |
| 21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | हाँ | 192 |
| 25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | हाँ | 251 |
लाभ
1. जोरदार पल पल के आधार पर slewing अंगूठी है
2. वर्मिंग वर्म ड्राइव को अपनाएं
3. मल्टी टूथ कॉन्टैक्ट का उपयोग करने के लिए बड़ा लोड ड्राइव करें
4. बेहतर स्थिर स्व-लॉकिंग फ़ंक्शन
