उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | HangTuo |
प्रमाणन: | CE, ISO9001 |
मॉडल संख्या: | SE1 |
न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
---|---|
मूल्य: | USD 100~150/ pc |
पैकेजिंग विवरण: | प्लाईवुड बॉक्स |
प्रसव के समय: | 15 ~ 45 दिन |
भुगतान शर्तें: | एल/सी, टी/टी, पश्चिमी संघ |
आपूर्ति की क्षमता: | प्रति माह 2000 पीसी |
आदर्श: | 1 इंच | गियर अनुपात: | 32: 1 |
---|---|---|---|
दक्षता: | 40% | प्रकार: | क्षैतिज |
आवेदन: | सौर ऊर्जा | OEM सेवा: | उपलब्ध |
उत्पत्ति का स्थान: | चांगझौ, चीन | चालक: | 24 वी गियर मोटर |
हाई लाइट: | सोलर ट्रैकिंग सिस्टम के लिए सोलर स्लीव ड्राइव,स्लीपिंग ड्राइव |

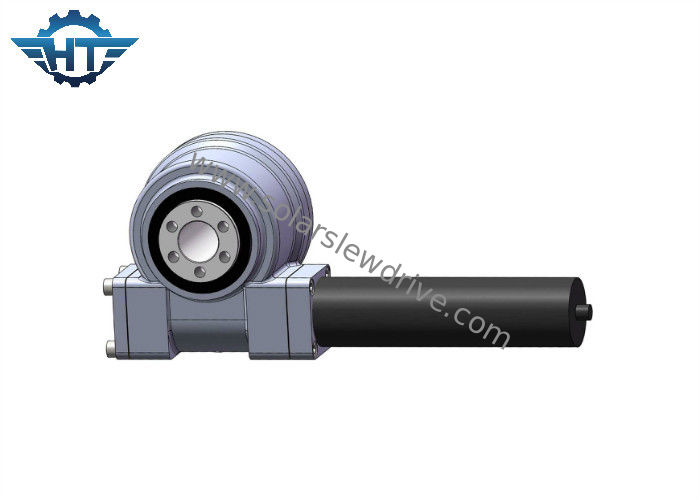

सोलर ट्रैकिंग सिस्टम के लिए हाई टॉर्क स्लीविंग रिंग बेयरिंग स्लीव ड्राइव IP66
विवरण
स्लीविंग रिंग ड्राइव को स्लीपिंग बेयरिंग, स्लीविंग रिंग ड्राइव, स्लीपिंग गियर ड्राइव या स्लीविंग रिड्यूसर, आदि भी कहा जाता है। इसका उपयोग आमतौर पर एयरोस्पेस क्षेत्र, सौर ऊर्जा प्रणाली, पवन टर्बाइन, उपग्रह प्रसारण प्रणाली, और ट्रक क्रेन जैसे इंजीनियरिंग मशीनरी, और आदमी में किया जाता है। लिफ्टों, आदि। हाल के वर्षों में, इसका उपयोग फोटोवोल्टिक विद्युत उत्पादन प्रणालियों में समृद्ध रूप से किया गया है।
स्लीविंग ड्राइव रेडियल और अक्षीय भार को सुरक्षित रूप से पकड़ सकता है, साथ ही घूर्णन के लिए एक टोक़ संचारित कर सकता है। रोटेशन एक अक्ष में, या एक साथ कई अक्षों में हो सकता है। स्लीविंग रिंग ड्राइव गियरिंग, बियरिंग्स, सील, हाउसिंग, मोटर और अन्य सहायक घटकों के निर्माण और उन्हें तैयार गियरबॉक्स में असेंबल करके बनाया जाता है।
लाभ
1. रोटेशन 360 डिग्री
2. बाईं या दाईं ओर से एक गियर मोटर का कनेक्शन
3. स्थापना के दौरान, गियरिंग निकासी को समायोजित करना आवश्यक नहीं है; यह निर्माता द्वारा कारखाने से पहले ही निर्धारित किया गया है
4. कारखाने से पहले चिकनाई करें
5. तर्कसंगत अंतरिक्ष उपयोग
6. गियर स्व-लॉकिंग है, ब्रेक आवश्यक नहीं है
7. शुरू करने और रोकने की आसान और धाराप्रवाह विधि
एसई सीरीज के पैरामीटर
आदर्श | अनुपात | रेटेड उत्पादन टोक़ (एनएम) | झुका हुआ टोक़ (एनएम) | होल्डिंग टोक़ (एनएम) | अक्षीय भार (kN) | रेडियल लोड (kN) | दक्षता | परिशुद्धता (°) | स्व ताला | वजन (किग्रा) |
1 " | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | हाँ | 6 |
3 " | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | हाँ | 8 |
5 " | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | हाँ | 12 |
7 " | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | हाँ | 21 |
9 " | 61: 1 | 4400 | 45,000 | 30800 | 340 | 130 | 40% | ≤0.1 | हाँ | 49 |
12 " | 78: 1 | 5800 | 54,400 | 40,560 | 480 | 190 | 40% | ≤0.1 | हाँ | 61 |
14 " | 85: 1 | 6550 | 68000 | 54,200 | 680 | 230 | 40% | ≤0.1 | हाँ | 63 |
17 " | 102: 1 | 9400 | 135,600 | 65,040 | 980 | 390 | 40% | ≤0.1 | हाँ | 105 |
21 " | 125: 1 | 16000 | 203,400 | 81000 | 1600 | 640 | 40% | ≤0.1 | हाँ | 149 |
25 " | 150: 1 | 21000 | 271,160 | 89000 | 2400 | 950 | 40% | ≤0.1 | हाँ | 204 |
