उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | HangTuo |
प्रमाणन: | CE, ISO9001 |
मॉडल संख्या: | SDE3 |
न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
---|---|
मूल्य: | USD 100~1200/ pc |
पैकेजिंग विवरण: | प्लाईवुड बॉक्स |
प्रसव के समय: | 15 ~ 45 दिन |
भुगतान शर्तें: | एल/सी, टी/टी, पश्चिमी संघ |
आपूर्ति की क्षमता: | प्रति माह 2000 पीसी |
सामग्री: | 50Mn, 42CrMo | आदर्श: | SDE3 |
---|---|---|---|
गियर अनुपात: | 31: 1 | आउटपुट टोक़ रेटेड: | 600 एनएम |
टोर्क पकड़ना: | 5800 एनएम | झुका हुआ टोक़: | 1800 एनएम |
दक्षता: | 40% | मानक रंग: | RAL 9006 |
हाई लाइट: | सोलर ट्रैकर ड्राइव,सोलर ट्रैकिंग सिस्टम के लिए स्लीविंग ड्राइव |

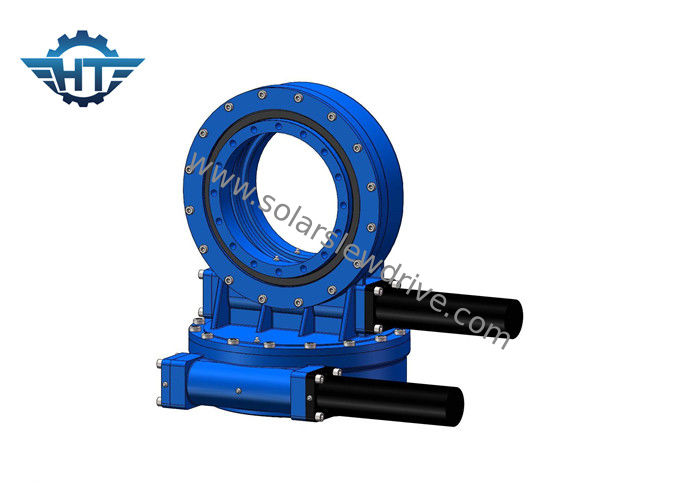

स्लीविंग ड्राइव अनुप्रयोग के लिए एक आदर्श गति नियंत्रण उत्पाद है जिसे घूर्णी टोक़ शक्ति, कम गति और अच्छी सटीकता की आवश्यकता होती है।
सौर के लिए स्लीव ड्राइव: यह सौर फोटोवोल्टिक पैनल रोटेशन में डिज़ाइन किया गया है और बिजली उत्पादन दक्षता में सुधार करता है। केंद्रित सौर शक्तियों में सौर सांद्रता वाले सौर व्यंजन, CPV (Concentrated Photovoltaics), CSP (केंद्रित सौर ऊर्जा), सौर परवलयिक गर्त, PV ट्रैकर (एकल अक्ष और दोहरी अक्ष सौर ट्रैकिंग समाधान ) शामिल हैं।
पवन जनरेटर के लिए: स्लीविंग ड्राइव पवन टरबाइन में पेडस्टल को घुमाने के लिए उपयोग किया जाता है
निर्माण मशीनरी के लिए आवेदन: व्यापक रूप से घुड़सवार ट्रक क्रेन, एरियल वर्किंग प्लेटफॉर्म, क्रेन, लकड़ी हड़पने पर लागू होता है
उद्योग बाजार के लिए: स्वचालन और सीएनसी विधानसभा लाइन, रोबोट बांह
सैटेलाइट के लिए: उपग्रह डिश में अंतरिक्ष संचार और वैश्विक पोजिशनिंग सिस्टम
परवलय CSP में एप्लीकेटन
एस lewing ड्राइव CSP परवलयिक गर्त के लिए एक सही घूर्णन हिस्सा है। एक परवलयिक गर्त, सूर्य की ऊर्जा को अधिकतम करने के लिए सूर्य-ट्रैकिंग घुमावदार दर्पण (जिसे परवलयिक गर्त कहा जाता है) को लागू करता है और परिणामस्वरूप गर्मी उत्पादन की दक्षता। सूरज की किरणों को कैप्चर किया जाता है और एक हीट ट्रांसफर फ्लुइड (पानी या थर्मल ऑइल) से भरे एक रिसीवर पाइप पर परिलक्षित होता है जो कुंडों के मध्य बिंदु में स्थित होता है।
लाभ
1. हमारी तकनीकी टीम स्लीवलेस ड्राइव डिज़ाइन पर ध्यान केंद्रित कर रही है और 10 से अधिक वर्षों से विकसित हो रही है
2. सख्त प्रक्रिया नियंत्रण, अग्रणी परीक्षण विधियों, कार्गो ट्रेसबिलिटी
3. पेशेवर तकनीकी सेवा टीम के किसी भी समस्या को हल करने के लिए slewing ड्राइव
एसडीई श्रृंखला प्रदर्शन पैरामीटर
आदर्श | अनुपात | रेटेड उत्पादन टोक़ (एनएम) | झुका हुआ टोक़ (एनएम) | होल्डिंग टोक़ (एनएम) | अक्षीय भार (kN) | रेडियल लोड (kN) | दक्षता | परिशुद्धता (°) | स्व ताला | वजन (किग्रा) |
3 " | 31: 1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | हाँ | 25 |
5 " | 37: 1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | हाँ | 34 |
7 " | 57: 1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | हाँ | 56 |
9 " | 61: 1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | हाँ | 92 |
12 " | 78: 1 | 5800 | 25000 | 40,560 | 77 | 190 | 40% | ≤0.1 | हाँ | 160 |
14 " | 85: 1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | हाँ | 224 |
17 " | 102: 1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | हाँ | 320 |
21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | हाँ | 492 |
25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | हाँ | 705 |
हमारे बारे में
हम शोध, विकास और उच्च गुणवत्ता, सटीक ट्रांसमिशन उपकरण उत्पादों को लागू करने के लिए प्रतिबद्ध हैं, जो क्षितिज एकल अक्ष, दोहरे अक्ष फोटोवोल्टिक ट्रैकिंग सिस्टम, सीएसपी, सीपीवी सौर ट्रैकिंग डिजाइन के लिए विश्वसनीय मैकेनिकल एक्ट्यूएटर प्रदान करता है।
