| ब्रांड नाम: | HangTuo |
| मॉडल नंबर: | SDE7 |
| एमओक्यू: | 1 टुकड़ा |
| कीमत: | USD 100~1200/ pc |
| डिलीवरी का समय: | 15 ~ 45 दिन |
| भुगतान की शर्तें: | एल/सी, टी/टी, पश्चिमी संघ |

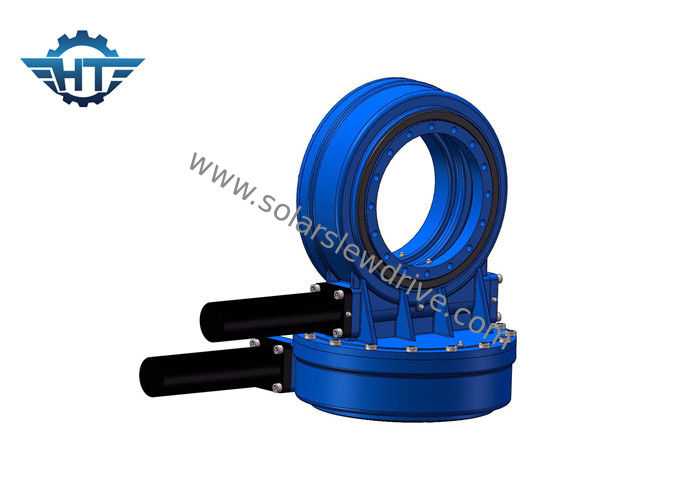

दोहरी एक्सिस हेलियोस्टेट और पैराबोलिक के लिए उच्च स्टोक छोटी स्लीव रिंग असर वाली गियर वाली ड्राइव
विवरण
हमारी एसडीई सीरीज़ स्लीविंग ड्राइव मुख्य रूप से पीवी, एसटीपी, सीएसपी सौर ट्रैकिंग सिस्टम के लिए उपयोग की जाती है, यह मॉडल क्षितिज और ऊंचाई दिशाओं के लिए दोहरी धुरी है। इसका उपयोग 10 वर्ग मीटर के सौर पैनलों के लिए किया जा सकता है।
हम शोध, विकास और उच्च गुणवत्ता, सटीक स्लीव ड्राइव को लागू करने के लिए प्रतिबद्ध हैं। हम सोलर ट्रैकिंग सिस्टम, सीएसपी, सीपीवी सोलर ट्रैकिंग आदि हमारे पेशेवर और उच्च गुणवत्ता वाले उत्पादों के लिए विश्वसनीय क्षितिज सिंगल एक्सिस, ड्यूल-एक्सिस स्लीव बियरिंग्स और स्लीविंग ड्राइव प्रदान करते हैं। एरियल वर्किंग प्लेटफॉर्म, ट्रक क्रेन, लकड़ी हड़पने, ड्रिलिंग रिग, स्प्रे उपकरण, हाइड्रोलिक मॉड्यूल वाहन, स्वचालित असेंबली लाइन्स, विंड यॉ सिस्टम आदि पर एक स्थिर समाधान के रूप में अच्छी तरह से लागू किया जाएगा।
लाभ
1. जोरदार पल पल के आधार पर slewing अंगूठी है
2. वर्मिंग वर्म ड्राइव को अपनाएं
3. मल्टी टूथ कॉन्टैक्ट का उपयोग करने के लिए बड़ा लोड ड्राइव करें
4. स्वयं ताला समारोह
एसडीई प्रदर्शन पैरामीटर
| आदर्श | अनुपात | रेटेड उत्पादन टोक़ (एनएम) | झुका हुआ टोक़ (एनएम) | होल्डिंग टोक़ (एनएम) | अक्षीय भार (kN) | रेडियल लोड (kN) | दक्षता | प्रेसिजन (°) | स्व ताला | वजन (किग्रा) |
| 3 " | 31: 1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | हाँ | 25 |
| 5 " | 37: 1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | हाँ | 34 |
| 7 " | 57: 1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | हाँ | 56 |
| 9 " | 61: 1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | हाँ | 92 |
| 12 " | 78: 1 | 5800 | 25000 | 40,560 | 77 | 190 | 40% | ≤0.1 | हाँ | 160 |
| 14 " | 85: 1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | हाँ | 224 |
| 17 " | 102: 1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | हाँ | 320 |
| 21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | हाँ | 492 |
| 25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | हाँ | 705 |
अनुप्रयोगों
स्लीविंग रिंग बियरिंग्स या स्लीविंग ड्राइव्स के सबसे सामान्य अनुप्रयोग हैं, ड्यूल-एक्सिस सोलर ट्रैकर्स और सिंगल एक्सिस सोलर ट्रैकर्स, जैसे कि हेलियोस्टेट्स, पैराबोलिक, फ्रेस्नेल और कॉन्संट्रेटेड फोटोवोल्टिक (CPV), सैटेलाइट या रडार डिश, फ्लैट या तिरछी सिंगल एक्सिस सोलर ट्रैकर्स आदि। अन्य अनुप्रयोगों में ऑटोमोटिव लिफ्ट, रोबोट आर्म पोजिशनर्स और स्टेज उपकरण शामिल हैं।
