उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | HangTuo |
प्रमाणन: | CE, ISO9001 |
मॉडल संख्या: | SE7 |
न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
---|---|
मूल्य: | USD 100~504 / pc |
पैकेजिंग विवरण: | प्लाईवुड बॉक्स |
प्रसव के समय: | 15 ~ 45 दिन |
भुगतान शर्तें: | एल/सी, टी/टी, पश्चिमी संघ |
आपूर्ति की क्षमता: | प्रति माह 2000 पीसी |
सामग्री: | 50 एमएन, 42 क्रॉमो | नमूना: | 7 इंच |
---|---|---|---|
गियर अनुपात: | 57: 1 | दक्षता: | 40% |
ठीक: | 0.1 से कम | चालक: | बिजली की मोटर |
रंग: | का अनुरोध किया | प्रकार: | एकल अक्ष |
हाई लाइट: | सौर ट्रैकिंग प्रणाली,सौर ट्रैकर ड्राइव के लिए ड्राइव |

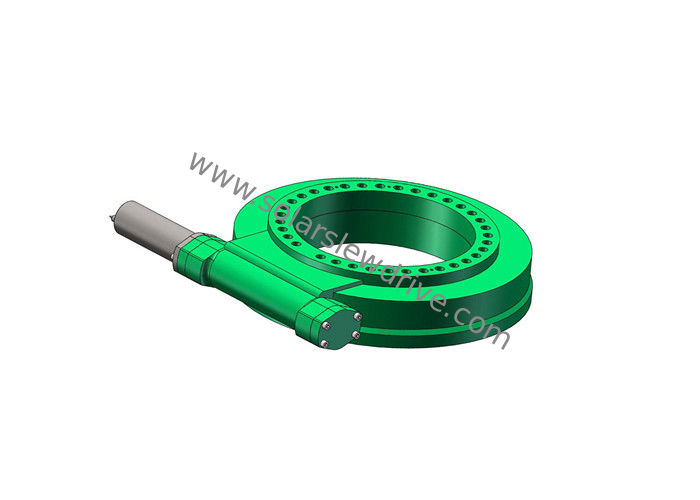

सोलर ट्रैकिंग सिस्टम में प्रयुक्त IP66 एनकैप्सुलेटेड डिज़ाइन के साथ आयरन मेड वर्म गियर स्लीव ड्राइव
उत्पाद वर्णन
स्लीविंग ड्राइव ने सिंगल एक्सिस सोलर ट्रैकिंग सिस्टम और डुअल एक्सिस सोलर ट्रैकिंग सिस्टम सहित सोलर ट्रैकिंग सिस्टम के विकास और सुधार में निर्णायक योगदान दिया है, विशेष रूप से इसकी कॉम्पैक्ट डिजाइन, उच्च भार क्षमता, छोटे बैकलैश, IP66 हाई एंटी-वाटर और एंटी- -डस्ट ग्रेड, आसान इंस्टॉलेशन, सेल्फ-लॉकिंग और अधिक से अधिक लागत प्रभावी लागत।
विशेषताएं
1. मानक वर्म तकनीक के साथ कार्य, जिसमें क्षैतिज शाफ्ट पर कीड़ा गियर के लिए चालक के रूप में कार्य करता है, सामान्य रूप से, शाफ्ट इलेक्ट्रिक गियर मोटर द्वारा संचालित होता है।
2. उच्च गियर अनुपात।यह सुविधा कम गति रोटेशन की तकनीकी जरूरतों को पूरा करती है।
3. यूएसडी ऑवरग्लास वर्म तकनीक दांतों के जुड़ाव को कम करने के लिए अधिक ताकत, दक्षता और स्थायित्व में परिणाम देती है।
4. रेडी-टू-इंस्टॉल डिज़ाइन
5. बाजार में उपलब्ध सभी समाधानों के उच्चतम टॉर्क torque
6. इनकैप्सुलेटेड हाउसिंग
7. आईपी 66 डिजाइन
8. न्यूनतम रखरखाव के साथ स्थायित्व के लिए डिज़ाइन किया गया
SE7 . के पैरामीटर
नमूना: | SE7 | उत्पत्ति का स्थान | चांगझौ, चीन |
ब्रांड | हांग्तुओ | प्रकार | संलग्न |
सामग्री | 42CrMo, 50Mn | आउटपुट टॉर्क | 2000 एनएम |
टिल्टिंग मोमेंट टॉर्क | 1.35 के एनएम K | टोर्क पकड़ना | 1.32 के एनएम K |
स्थिर अक्षीय रेटिंग | 132 केएन | स्टेटिक रेडियल रेटिंग | 58 केएन |
गतिशील अक्षीय रेटिंग | 66 केएन | गतिशील रेडियल रेटिंग | 38 केएन |
गियर अनुपात | 57:1 | दक्षता | 40% |
अनुप्रयोग
सोलर ट्रैकर्स, विंड टर्बाइन, सैटेलाइट और रडार डिश, ट्रक क्रेन, मैन लिफ्ट्स, यूटिलिटी इक्विपमेंट, हाइड्रोलिक इक्विपमेंट अटैचमेंट, ऑयल टूल इक्विपमेंट, टायर हैंडलर्स, डिगर एस और ऑटोमोटिव लिफ्ट्स।
एसई स्लीविंग ड्राइव का तकनीकी डाटा
नमूना | अनुपात | रेटेड आउटपुट टॉर्क (एनएम) | झुकाव टोक़ (एनएम) | होल्डिंग टोक़ (एनएम) | अक्षीय भार (केएन) | रेडियल लोड (केएन) | दक्षता | प्रेसिजन (डिग्री) | स्व ताला | वजन (किग्रा) |
1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | 0.1 | हाँ | 6 |
3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | 0.1 | हाँ | 8 |
5" | 37:1 | 800 | 6000 | 9200 | ६८ | २७ | 40% | 0.1 | हाँ | 12 |
7" | 57:1 | 2000 | १३५०० | १३२०० | १३२ | 58 | 40% | 0.1 | हाँ | 21 |
9" | ६१:१ | 4400 | 45000 | ३०८०० | 340 | 130 | 40% | 0.1 | हाँ | 49 |
12" | ७८:१ | 5800 | 54400 | 40560 | 480 | 190 | 40% | 0.1 | हाँ | ६१ |
14" | 85:1 | ६५५० | 68000 | 54200 | 680 | २३० | 40% | 0.1 | हाँ | 63 |
17" | 102:1 | 9400 | १३५६०० | 65040 | 980 | 390 | 40% | 0.1 | हाँ | 105 |
21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | 0.1 | हाँ | १४९ |
25" | १५०:१ | २१००० | २७११६० | 89000 | २४०० | 950 | 40% | 0.1 | हाँ | 204 |
