| Brand Name: | HangTuo |
| Model Number: | SE9 |
| MOQ: | 1 टुकड़ा |
| कीमत: | USD 100~1200/ pc |
| Delivery Time: | 15 ~ 45 दिन |
| Payment Terms: | एल/सी, टी/टी, पश्चिमी संघ |

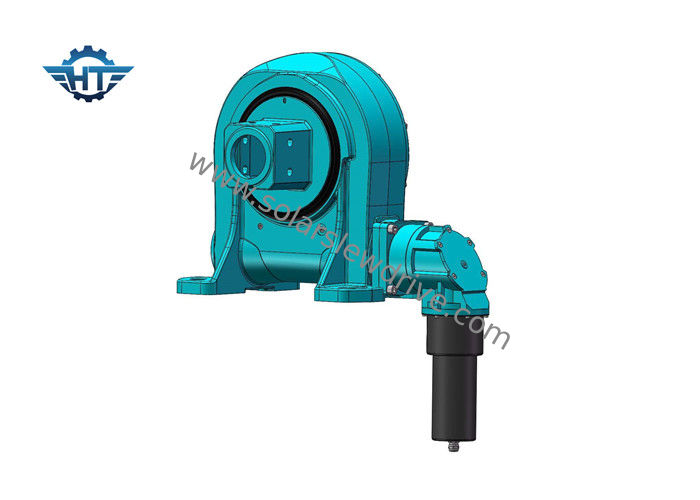

सोलर ट्रैकर्स के लिए 24 वीडीसी प्लैनेटरी मोटर के साथ SE9 हॉरिजॉन्टल स्लीव ड्राइव गियरबॉक्स
उत्पाद वर्णन
स्लीविंग ड्राइव में घूर्णन मॉड्यूल होते हैं जो एक कच्चा लोहा आवास में एकीकृत कॉम्पैक्ट घूर्णी इकाइयाँ होती हैं जिसमें गियर के साथ एक टर्निंग रिंग होती है।गियर टर्निंग रिंग को बड़ी सटीकता के साथ घुमाता है और सुचारू रोटेशन और अधिकतम प्रयास की अनुमति देता है।स्लीविंग ड्राइव में कई प्रकार होते हैं जैसे संलग्न प्रकार, खुले आवास प्रकार, लंबवत प्रकार, दोहरी धुरी प्रकार, उच्च परिशुद्धता प्रकार, वर्म ड्राइव प्रकार इत्यादि। स्लीविंग ड्राइव मजबूत टिल्टिंग पल टोक़ और स्थिर स्वयं लॉकिंग फ़ंक्शन के साथ स्लीविंग असर पर आधारित होती है।बहुत अधिक दांत संपर्क सतह को विशेष रूप से उच्च भार चलाने के लिए डिज़ाइन किया गया है।
एसई स्लीव ड्राइव डेटा शीट
| नमूना | अनुपात | रेटेड आउटपुट टॉर्क (एनएम) | झुकाव टोक़ (एनएम) | होल्डिंग टॉर्क (एनएम) | अक्षीय भार (केएन) | रेडियल लोड (केएन) | दक्षता | प्रेसिजन (डिग्री) | स्व ताला | वजन (किग्रा) |
| 1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | 0.1 | हाँ | 6 |
| 3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | 0.1 | हाँ | 8 |
| 5" | 37:1 | 800 | 6000 | 9200 | ६८ | २७ | 40% | 0.1 | हाँ | 12 |
| 7" | 57:1 | 2000 | १३५०० | १३२०० | १३२ | 58 | 40% | 0.1 | हाँ | 21 |
| 9" | ६१:१ | 4400 | 45000 | ३०८०० | 340 | 130 | 40% | 0.1 | हाँ | 49 |
| 12" | ७८:१ | 5800 | 54400 | 40560 | 480 | 190 | 40% | 0.1 | हाँ | ६१ |
| 14" | 85:1 | ६५५० | 68000 | 54200 | 680 | २३० | 40% | 0.1 | हाँ | 63 |
| 17" | 102:1 | 9400 | १३५६०० | 65040 | 980 | 390 | 40% | 0.1 | हाँ | 105 |
| 21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | 0.1 | हाँ | १४९ |
| 25" | १५०:१ | २१००० | २७११६० | 89000 | २४०० | 950 | 40% | 0.1 | हाँ | 204 |
मुख्य लाभ
1. रोटेशन 360 डिग्री
2. बाईं या दाईं ओर से ड्राइविंग मोटर का कनेक्शन
3. स्थापना के दौरान, गियरिंग निकासी को समायोजित करना आवश्यक नहीं है;यह निर्माता द्वारा कारखाने से पहले ही सेट कर दिया जाता है
4. कारखाने से पहले तेल भरा गया था
4. सरल स्थापना और कम रखरखाव
5. तर्कसंगत स्थान उपयोग
6. गियर स्व-लॉकिंग है;इसलिए ब्रेक जरूरी नहीं है
7. शुरू करने और रोकने की आसान और धाराप्रवाह विधि
8. क्षैतिज स्थापना के लिए उपयुक्त उच्च झुकाव टोक़,
