| Brand Name: | HangTuo |
| Model Number: | SDE3 " |
| MOQ: | एक टुकड़ा |
| कीमत: | USD 385/ pc |
| Delivery Time: | 15 ~ 45 दिन |
| Payment Terms: | एल / सी, टी / टी, वेस्टर्न यूनियन |

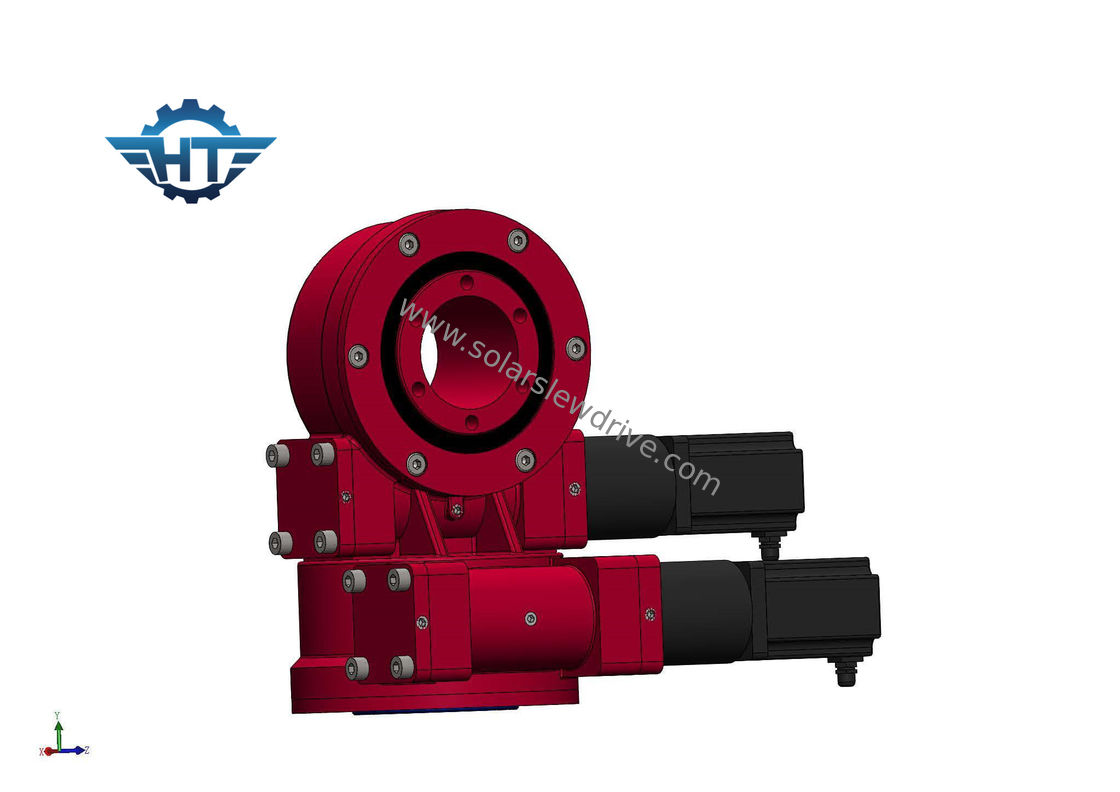

सोलर ट्रैकिंग सिस्टम के लिए 3 इंच ड्यूल एक्सिस स्लीव ड्राइव गियरबॉक्स प्रिसिजन ट्रांसमिशन
विशेषताएं
1. हमारे slewing ड्राइव सौर ट्रैकिंग सिस्टम, विशेष निर्माण वाहनों, पोर्ट मशीनरी और छोटे पवन टरबाइन में व्यापक रूप से उपयोग किया जाता है
2. हम विनिर्माण, विधानसभा, निरीक्षण, परीक्षण प्रक्रियाओं और स्वचालित सफाई और पेंटिंग और बिजली कोटिंग लाइनों के लिए सभी उन्नत मशीनों के साथ पूरी तरह से उपकरण हैं।
स्लीविंग ड्राइव घंटाकार कीड़ा शाफ्ट के साथ स्लीविंग रिंग का संयोजन है, जो अधिक दांतों का संपर्क प्रदान करता है, ड्राइव टॉर्क और स्मूथ रोटेशन को बढ़ाता है।
एसडीई स्लीविंग ड्राइव का तकनीकी डाटा
| नमूना | अनुपात | रेटेड उत्पादन टोक़ (एनएम) | झुका हुआ टोक़ (एनएम) | होल्डिंग टोक़ (एनएम) | अक्षीय भार (kN) | रेडियल लोड (kN) | दक्षता | प्रेसिजन (°) | स्व ताला | वजन (किग्रा) |
| 3 " | 31: 1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | हाँ | 25 |
| 5 " | 37: 1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | हाँ | 34 |
| 7 " | 57: 1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | हाँ | 56 |
| 9 " | 61: 1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | हाँ | 92 |
| 12 " | 78: 1 | 5800 | 25000 | 40,560 | 77 | 190 | 40% | ≤0.1 | हाँ | 160 |
| 14 " | 85: 1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | हाँ | 224 |
| 17 " | 102: 1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | हाँ | 320 |
| 21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | हाँ | 492 |
| 25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | हाँ | 705 |
टिप्पणी: उपरोक्त आयामों और मापदंडों को अधिक विस्तृत आयामों और मापदंडों के लिए अद्यतन या समायोजित किया जा सकता है, कृपया हमारी बिक्री चित्र देखें।
विवरण
स्लीविंग ड्राइव को स्लीविंग गियर ड्राइव या स्लीविंग रिड्यूसर भी कहा जाता है। इसका उपयोग आमतौर पर एयरोस्पेस क्षेत्र, सौर ऊर्जा प्रणाली, पवन टरबाइन, उपग्रह प्रसारण प्रणाली, और इंजीनियरिंग मशीनरी जैसे ट्रक क्रेन, और मैन लिफ्ट्स, आदि में किया जाता है। यह फोटोवोल्टिक विद्युत प्रणालियों में समृद्ध रूप से उपयोग किया गया है।
जब सौर ऊर्जा उद्योग में स्लीविंग ड्राइव का उपयोग किया जाता है, तो उपयोगकर्ताओं को सौर पैनलों के वास्तविक क्षेत्र के अनुसार एक आदर्श एक का चयन करना होता है।सामान्य तौर पर, 3 इंच स्लीविंग ड्राइव 3- 5, सौर पैनल, 10-17 inch सौर पैनल के लिए 7 इंच, 18-30 ㎡ के लिए 9 इंच, 31-45 12 के लिए 12 इंच और 14 के साथ आने वाले सौर ऊर्जा प्रणाली के लिए उपयुक्त है। 46-60 ㎡ के लिए इंच।ये आपके संदर्भ के लिए प्रदान किए गए हैं।अधिक विशिष्ट और विस्तृत जानकारी के लिए, कृपया मुझसे सीधे संपर्क करें।
एक स्लीविंग ड्राइव आमतौर पर स्लीविंग रिंग, वर्म, कास्टिंग हाउसिंग, और असर और बोल्ट जैसे मानक घटकों आदि से बना होता है, जबकि फोटोवोल्टिक पावर जनरेशन सिस्टम में उपयोग किया जाता है, स्लीविंग ड्राइव का उपयोग आमतौर पर डीसी प्लेनेटिव स्पीड रेड्यूसर मोटर और एसी के साथ किया जाता है गति reducer मोटर।इंजीनियरिंग उपकरणों में इस्तेमाल होने के दौरान, इसे पॉवर ड्राइविंग सिस्टम के रूप में काम करने के लिए नियमित रूप से हाइड्रोलिक मोटर के संयोजन में उपयोग किया जाता है।
सामान्य प्रश्न
प्रश्न: आप ट्रेडिंग कंपनी या निर्माता हैं?
एक: हम एक कारखाने में विशेषज्ञता का उत्पादन पेंच जैक, बेवल गियरबॉक्स, रैखिक actuaor, सौर slewing है।
क्यू: कब तक अपने प्रसव के लिए समय है?
एक: आमतौर पर हम भुगतान की पुष्टि के बाद 7-60 दिनों के भीतर उत्पादन करते हैं।यदि आप जरूरी हैं, तो हम आपके लिए उत्पादन विभाग से आग्रह करेंगे।
प्रश्न: क्या आप नमूने प्रदान करते हैं?यह मुफ़्त है या अतिरिक्त?
एक: हाँ, हम मुक्त प्रभार के लिए नमूना पेश कर सकता है, लेकिन माल ढुलाई की लागत का भुगतान नहीं करते हैं।
प्रश्न: भुगतान के तरीकों के बारे में क्या?
एक: हम स्वीकार करते हैं टी / टी, एल / सी बड़ी राशि के लिए, और छोटी राशि के लिए, आप हमें पेपैल द्वारा भुगतान कर सकते हैं, वेस्टर्न सिटी, और आदि
