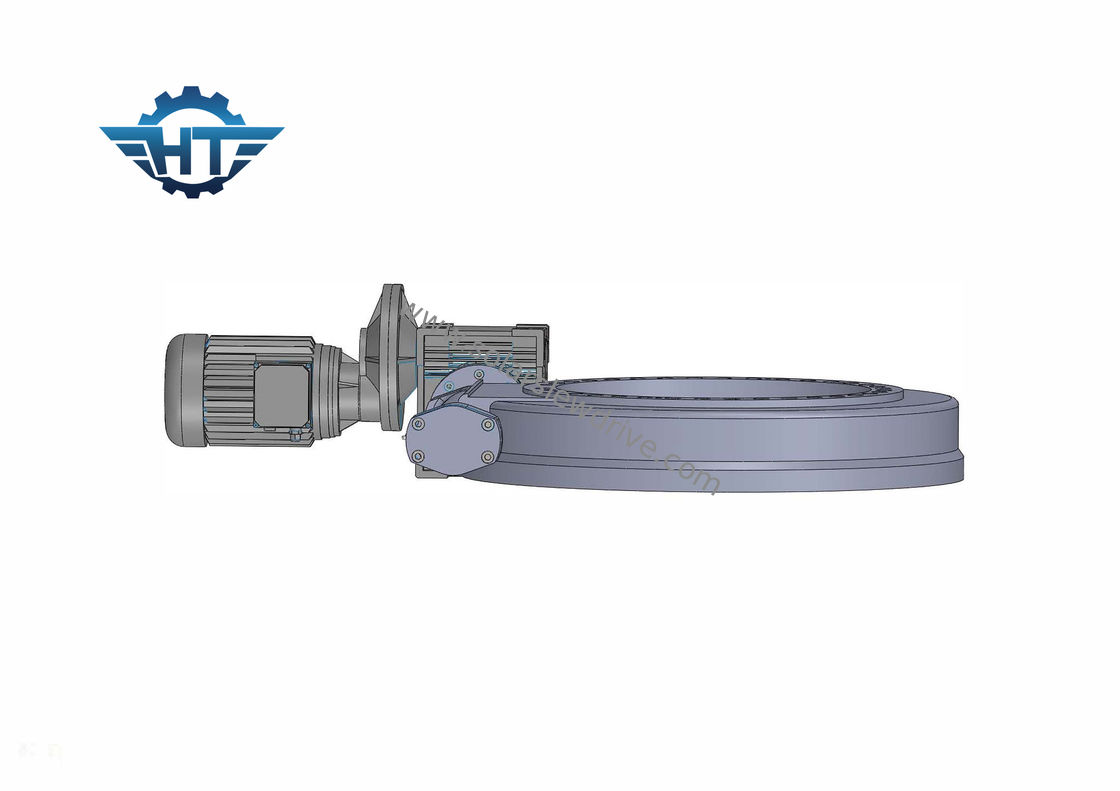

हाइड्रोलिक मोटर के साथ सौर ट्रैकर प्रणाली कृमि ड्राइव के लिए एसई 14 स्लीविंग ड्राइव गियरबॉक्स

सोलर ट्रैकर सिस्टम के लिए SE14 स्लीविंग ड्राइव गियरबॉक्स, हाइड्रोलिक मोटर के साथ वर्म ड्राइव

उत्पाद कोड विवरण

M (E, SDE, VE, SE, HSE, FE, WE, PE, ZSE, ZSDE, ZVE…) 9 (3 ~ 25) A (B, C…) -61 (M) HC (HA, HD, HQ) , HN…) -B (12M, 25M, 160,24,220,380…) R (L) C (A, E) -2-12 (9…) -REV.AM: विनिर्माण आरेखण के कोड को इंगित करता है;एमजेड: शून्य-निकासी स्लीविंग डिवाइस के कोड को इंगित करता है;

ई: का मतलब बाड़ प्रकार;केडीई: ऊर्ध्वाधर और क्षैतिज प्रकार का मतलब है;VE: ऊर्ध्वाधर प्रकार का मतलब;केई: उच्च ग्रेड जलरोधक का मतलब है;

HKE: मेंटेनेंस-फ्री हाई-ग्रेड वॉटरप्रूफ प्रकार;एफए: ब्रेक प्रकार का मतलब;हम: कीड़ा गियर प्रकार का मतलब है;पीई: बड़े और छोटे गियर प्रकार का मतलब है;यदि कोई E नहीं है तो मूल प्रकार का मतलब है;

एसई: का अर्थ है क्षैतिज (स्लाइडिंग असर संरचना), एसडीई: का मतलब है ऊर्ध्वाधर और क्षैतिज (स्लाइडिंग असर संरचना), वीई: का मतलब है ऊर्ध्वाधर (स्लाइडिंग असर संरचना), जेड के सामने एस का मतलब है शून्य निकासी;

3 ~ 25: 3 इंच से 25 इंच के विनिर्देशों का प्रतिनिधित्व करता है;

A: पारंपरिक डिवाइस के कोड को दर्शाता है।यदि डिवाइस डिज़ाइन में बड़े बदलाव हैं, तो कोड B, C ... का उपयोग किया जा सकता है;

61: स्लीविंग डिवाइस (दांतों की संख्या) के घटते अनुपात का प्रतिनिधित्व करता है ।;

एम: इंगित करता है कि चिकनाई असर मीट्रिक थ्रेडेड छेद को गोद लेती है;बिना एम का मतलब है कि स्लीविंग असर इंच थ्रेडेड छेद को गोद लेता है;

हा: इंगित करता है कि नींद की अंगूठी बुझती है ।;एचसी: इंगित करता है कि नींद की अंगूठी बुझती नहीं है ।;एचडी: इंगित करता है कि नींद की अंगूठी बुझती है ।;

मुख्यालय: बाहरी रिंग के बाहरी रिंग के QPQ उपचार को इंगित करता है।एचएन: नींद की अंगूठी के बाहरी रिंग के नाइट्राइडिंग उपचार को इंगित करता है ।;

बी: इंगित करता है कि कीड़ा इनपुट अंत एक 6B तख़्ता है (12M इंगित करता है कि कीड़ा इनपुट अंत एक 2512 छेद है; 25M इंगित करता है कि कीड़ा इनपुट अंत एक hole25 छेद है;

160 का मतलब है कि वर्म इनपुट एंड पर 160CC की हाइड्रोलिक मोटर लगाई गई है।24 का मतलब है कि वर्म इनपुट एंड पर एक 24V गियर वाली मोटर लगाई गई है; ...);

आर: सही स्थापना का मतलब ;;एल: बाएं स्थापना का मतलब ;;

सी: अंधा टोपी का मतलब है;ए: का मतलब है कि हाइड्रोलिक मोटर तेल बंदरगाह की दिशा बाहर की ओर है (I: इसका मतलब है कि हाइड्रोलिक मोटर तेल बंदरगाह की दिशा आवक का सामना कर रही है;);ई: एक एनकोडर के साथ मतलब है;

2: डबल-सिलेंडर स्लीविंग डिवाइस का प्रतिनिधित्व करता है;

12: इंगित करता है कि स्टील बॉल प्लग की स्थिति 12 बजे है;

REV.A: संस्करण संख्या, REV.A, REV.B, REV.C से बढ़ कर ... क्रमिक रूप से।

नोट: 1. यदि भविष्य में अन्य विशेष कोड हैं, तो उन्हें जोड़ा जाएगा;

2. ऐसे विशेष ग्राहकों के लिए जिन्हें विशेष आवश्यकताओं की आवश्यकता होती है, ग्राहक संख्या को वास्तविक स्थिति के अनुसार ड्राइंग संख्या में जोड़ा जा सकता है।

3. एचएसई रोटरी डिवाइस को निम्नलिखित आवश्यकताओं को पूरा करना चाहिए: रखरखाव-मुक्त, प्लस क्लुबर, ग्रीस से भरा, आंतरिक रिंग लाइट्स, IP66

एसई सीरीज का प्रदर्शन

विशेषताएं

उन्होंने कहा कि इस तरह की घटनाओं को रोकने के लिए सरकार की ओर से कोई ठोस कदम नहीं उठाया गया है।

स्लीवलेस ड्राइव को स्लीविंग रिंग बेयरिंग भी कहा जाता है।जैसे-जैसे तकनीक में सुधार हुआ है, अधिक स्लीविंग ड्राइव, ग्लासगर्म वर्म तकनीक का उपयोग कर रहे हैं, जिसमें कीड़ा गियर में अधिक दांतों को संलग्न करने के लिए आकार में है।इससे दांतों की वृद्धि में अधिक शक्ति, दक्षता और स्थायित्व आ जाता है। स्लीविंग ड्राइव मानक कृमि तकनीक का उपयोग करता है जिसमें कीड़ा क्षैतिज होता है।शाफ्ट का गति अनुपात कृमि पर धागे की संख्या और कीड़ा गियर या गियर में दांतों की संख्या के बीच संबंध पर निर्भर करता है।
