अभिनव और लागत प्रभावी स्लीविंग ड्राइव प्रदान करना
 |
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | HangTuo |
| प्रमाणन: | CE, ISO9001 |
| मॉडल संख्या: | VE6 |
| न्यूनतम आदेश मात्रा: | एक टुकड़ा |
|---|---|
| मूल्य: | USD 100~300/ pc |
| पैकेजिंग विवरण: | परतदार लकड़ी वाला बॉक्स |
| प्रसव के समय: | 15 ~ 45 दिन |
| भुगतान शर्तें: | एल / सी, टी / टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | 2000 पीसी प्रति माह |
| उत्पत्ति का स्थान: | चांगझौ, चीन | समारोह: | हाई बैकहोल्डिंग टॉर्क |
|---|---|---|---|
| सुरक्षा: | IP66, संलग्न | प्रकार: | VE6 |
| सामग्री: | 42CrMo या 50Mn | गारंटी: | 5 ~ 10 साल |
| आवेदन: | सौर ऊर्जा प्रणाली | रंग: | ग्राहक आवश्यक |
| हाई लाइट: | 3 इंच स्लीव ड्राइव गियरबॉक्स,IP66 स्लीव ड्राइव गियरबॉक्स,भारी लोड हो रहा है स्लीव ड्राइव गियरबॉक्स |
||

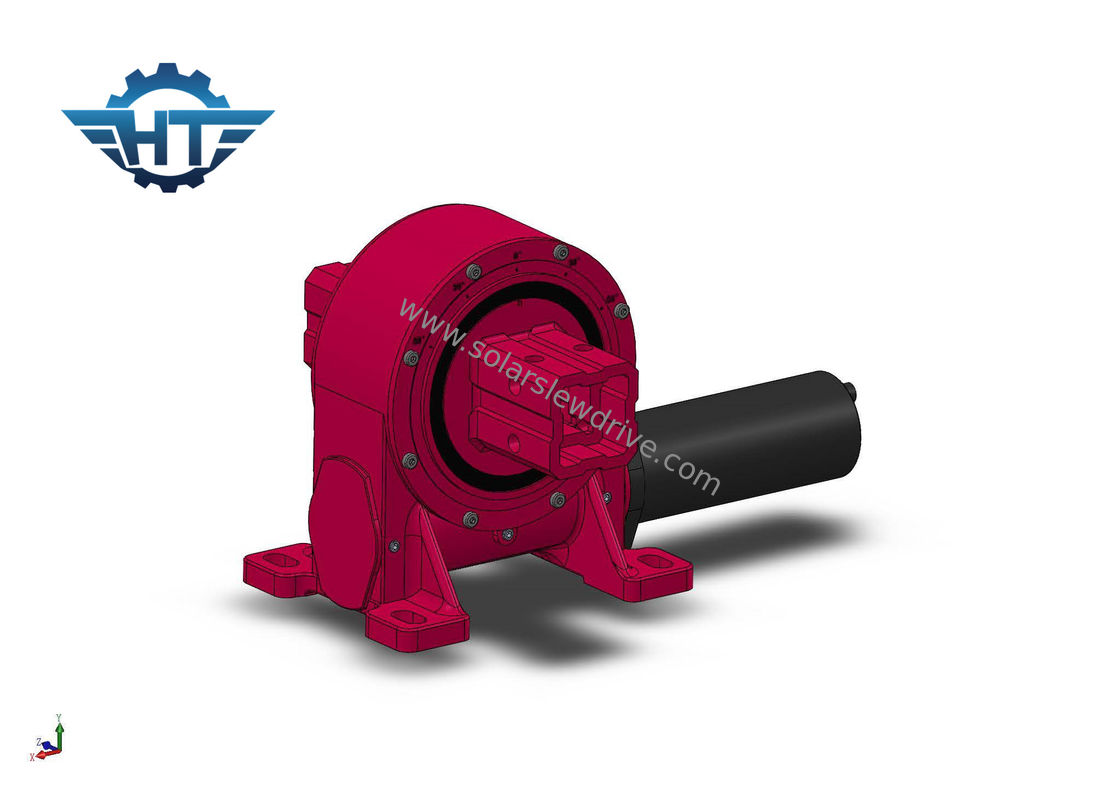

3 इंच वर्टिकल IP66 स्लीव ड्राइव गियरबॉक्स, सोलर पैनल ट्रैकिंग सिस्टम के लिए हैवी लोडिंग
विवरण
वीई 6 स्लीविंग ड्राइव एक आधा गियर और सीमा स्टॉप है, जो कि एकल अक्ष सौर ट्रैकिंग प्रणाली के लिए डिज़ाइन किया गया है।हमारे स्लीविंग ड्राइव अधिकतम गियर टॉर्क और सबसे स्मूथ रोटेशन के लिए ऑवरग्लास वर्म तकनीक से संचालित हैं।
| 6 इंच स्लीविंग ड्राइव | |
| ब्रांड | Hangtuo |
| आउटपुट टोक़ | 5100 एनएम |
| टिल्टिंग मोमेंट टॉर्क | 8000 एनएम |
| टोर्क पकड़ना | 39000 एनएम |
| स्थैतिक अक्षीय रेटिंग | 110 केएन |
| गियर अनुपात | 51: 1 |
| Tacking परिशुद्धता | ≤0.15 ° |
| वजन | 45 किग्रा |
| मानक | सीई / आईएसओ |
| उत्पत्ति का स्थान | चीन |
| सेवा | OEM सेवा;अनुकूलित समाधान |
| सामग्री | 42CrMo |
| परिवहन की शर्तें | समुद्र के द्वारा, हवा से या रेलवे द्वारा |
| डिलीवरी का समय | नीचे भुगतान के बाद 25 दिनों के भीतर |
| बंदरगाह | शंघाई |
| भुगतान की शर्तें |
ए: टी / टी बी: वेस्टर्न यूनियन सी: पेपैल |
मानक स्लीव ड्राइव एक खुले आवास और सिंगल सेल्फ लॉकिंग ग्लास वर्म शाफ्ट के साथ लगे हैं।एक बार पावर स्रोत इनपुट तटस्थ पर वापस आ जाता है, वर्म शाफ्ट लोड को किसी भी बाहरी ब्रेकिंग डिवाइस की आवश्यकता के बिना स्थिति में लॉक कर देगा।
VE मॉडल प्रदर्शन पैरामीटर
| नमूना | रेटेड उत्पादन टोक़ (एनएम) | होल्डिंग टोक़ (एनएम) | टिल्टिंग टॉर्क (एनएम) | अक्षीय भार (kN) | रेडियल लोड (kN) | अनुपात | परिशुद्धता (डिग्री) | प्रेसिजन (°) | आईपी | स्व ताला | वजन (किग्रा) |
| 3 " | 600 | 1800 | 1500 | 22 | 15 | 31: 1 | 40% | ≤0.1 | 66 | हाँ | 12 किलो |
| 5 " | 800 | 9200 | 5000 | 16 | 27 | 37: 1 | 40% | ≤0.1 | 66 | हाँ | 18kg |
| 7 " | 1750 | 13200 | 7000 | 34 | 58 | 57: 1 | 40% | ≤0.1 | 66 | हाँ | 32kg |
| 8 " | 2250 | 20400 | 11200 | 50 | 80 | 51: 1 | 40% | ≤0.1 | 66 | हाँ | 28kg |
| 9 " | 4300 | 30800 | 16000 | 60 | 130 | 61: 1 | 40% | ≤0.1 | 66 | हाँ | 52 किग्रा |
| 12 " | 5600 | 40,560 | 25000 | 77 | 190 | 78: 1 | 40% | ≤0.1 | 66 | हाँ | 65kg |
| 14 " | 6750 | 44200 | 48000 | 110 | 230 | 85: 1 | 40% | ≤0.1 | 66 | हाँ | 88 किग्रा |
| 17 " | 9460 | 53040 | 67000 | 142 | 390 | 102: 1 | 40% | ≤0.1 | 66 | हाँ | 135 किलो |
| 21 " | 16000 | 65000 | 89000 | 337 | 640 | 125: 1 | 40% | ≤0.1 | 66 | हाँ | 192 किग्रा |
| 25 " | 21450 | 89000 | 112000 | 476 | 950 | 150: 1 | 40% | ≤0.1 | 66 | हाँ | 251 किग्रा |
अनुप्रयोग
हेलिओस्टैट्स और केंद्रित फोटोवोल्टिक (सीपीवी), और उपग्रह या रडार व्यंजनों जैसे ड्यूल-एक्सिस स्लीपिंग ड्राइवर्स ड्यूल-एक्सिस सोलर ट्रैकर्स के लिए सबसे आम स्लीविंग ड्राइव एप्लीकेशन है।अन्य अनुप्रयोगों में ऑटोमोटिव लिफ्ट, रोबोट आर्म पोजिशनर्स और स्टेज उपकरण शामिल हैं।
