उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | HangTuo |
प्रमाणन: | CE, ISO9001 |
मॉडल संख्या: | वीई 7 |
न्यूनतम आदेश मात्रा: | एक टुकड़ा |
---|---|
मूल्य: | USD 295/ pc |
पैकेजिंग विवरण: | परतदार लकड़ी वाला बॉक्स |
प्रसव के समय: | 15 ~ 45 दिन |
भुगतान शर्तें: | एल / सी, टी / टी, वेस्टर्न यूनियन |
आपूर्ति की क्षमता: | प्रति माह 500 पी.सी. |
ब्रांड नाम: | Hangtuo | सामग्री: | 50 एमएन, 42 क्रॉमो |
---|---|---|---|
प्रमाणपत्र: | ISO9001, CE | मोटर: | 24vdc |
रखरखाव: | नि: शुल्क | रंग: | के रूप में अनुरोध किया |
स्व ताला: | हाँ | टोर्क पकड़ना: | 39 kNm |
हाई लाइट: | वर्टिकल स्लीव ड्राइव गियरबॉक्स,वर्टिकल स्लीव गियरबॉक्स,24vdc स्लीव ड्राइव गियरबॉक्स |

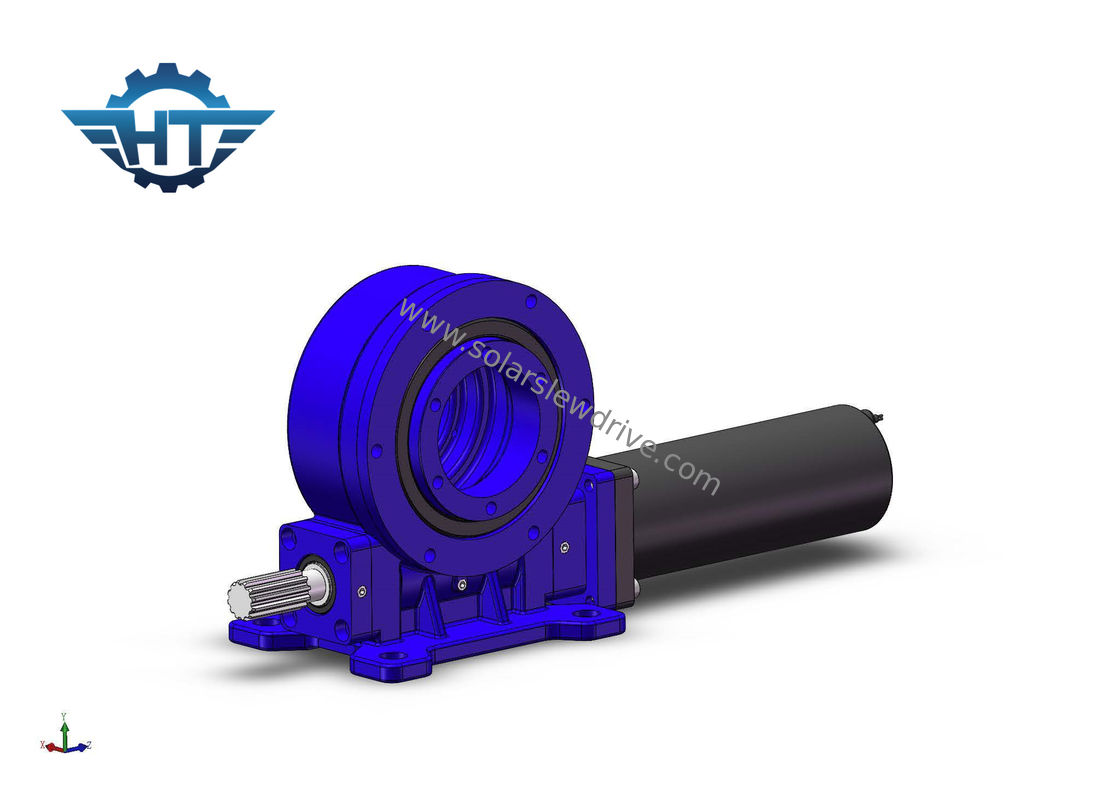

स्वचालित सौर ट्रैकर्स 2 * 60, 2 * 54 दो पोर्ट्रेट व्यवस्था के लिए वर्टिकल स्लीव ड्राइव गियरबॉक्स
विवरण
वर्टिकल माउंटेड स्लीविंग ड्राइव विशेष रूप से स्वचालित सौर ट्रैकिंग सिस्टम के लिए डिज़ाइन किया गया है जो क्षैतिज अक्ष ट्रैकिंग की आवश्यकता है।ऊर्ध्वाधर स्लीव ड्राइव का सटीक रोटेशन तंत्र को सटीक रूप से ट्रैक करने की अनुमति देता है।इस तरह की वर्टीकल स्लीविंग रिंग ड्राइव, ताज़े तंत्र के साथ नवीनतम तकनीक का उपयोग करके निर्मित होती है।दांतों के संपर्क का रूप सामान्य ड्राइव की तुलना में उच्च होल्डिंग टोक़ क्षमता का समर्थन कर सकता है।यह बड़ी संख्या में सौर पैनलों को स्थापित करने की अनुमति देता है, स्थापना लागत को कम करता है।ऊर्ध्वाधर आस्तीन ड्राइव की स्थापना के दौरान, आवश्यक टोक़ और सीढ़ी की स्थिति पर विचार किया जाना चाहिए।
VE Slewing ड्राइव डेटा शीट
नमूना | अनुपात | रेटेड उत्पादन टोक़ (एनएम) | झुका हुआ टोक़ (एनएम) | होल्डिंग टोक़ (एनएम) | अक्षीय भार (kN) | रेडियल लोड (kN) | दक्षता | स्व ताला | वजन (किग्रा) |
3 " | 31: 1 | 600 | 1500 | 1800 | २२ | १५ | 40% | हाँ | १२ |
5 " | 37: 1 | 800 | 5000 | 9200 रु | १६ | २। | 40% | हाँ | १। |
7 " | 57: 1 | 1750 है | 7000 है | 13200 रु | 34 | ५ 58 | 40% | हाँ | 32 |
8 " | 51: 1 | 2250 है | 11200 रु | 20400 | 50 | 80 | 40% | हाँ | २। |
9 " | 61: 1 | 2250 है | 16000 | 30800 है | ६० | 130 | 40% | हाँ | ५२ |
12 " | 78: 1 | 4300 रु | 25000 | 40560 है | 77 | 190 | 40% | हाँ | ६५ |
14 " | 85: 1 | 5600 | 48000 है | 44200 रु | 110 है | 230 | 40% | हाँ | 88 |
17 " | 102: 1 | 6750 है | 67000 है | 53040 है | 142 | 390 है | 40% | हाँ | 135 |
21 " | 125: 1 | 16000 | 89000 रु | 65000 | 337 | 640 है | 40% | हाँ | 192 |
25 " | 150: 1 | 21450 है | 112000 | 89000 रु | 476 | 950 है | 40% | हाँ | 251 |
स्लीविंग ड्राइव का चयन
जब एसएक उपयुक्त स्लीविंग ड्राइव का चुनाव करना, हमें सौर ट्रैकिंग प्रणाली के बारे में एक संक्षिप्त जानकारी की आवश्यकता है:
1. परियोजनाओं का पैमाना।आपके लिएटैली-स्केल और बड़े प्रोजेक्ट आमतौर पर क्षैतिज एकल-अक्ष सौर ट्रैकर्स का उपयोग करते हैं, जबकि दोहरे अक्ष ट्रैकर्स का उपयोग ज्यादातर छोटे आवासीय अनुप्रयोगों में किया जाता है।
2. स्लीविंग ड्राइव पर लोड और इसकी गुरुत्वाकर्षण दूरी
3. उत्पादन की गति
अनुप्रयोग
सौर ट्रैकर, पवन टर्बाइन, उपग्रह और रडार व्यंजन, ट्रक क्रेन, मैन लिफ्ट, उपयोगिता उपकरण, हाइड्रोलिक उपकरण संलग्नक, तेल उपकरण उपकरण, टायर हैंडलर, डिगर एस और ऑटोमोटिव लिफ्ट।
पैकेजिंग और शिपिंग
इनर पैकेजिंग: विरोधी जंग प्लास्टिक फिल्म;वैक्यूम प्लास्टिक बैग।
बाहरी पैकेजिंग: हार्ड कार्टन;लकड़ी का बक्सा ;लकड़ी का फूस।
शिपिंग अवधि: एक्सप्रेस द्वारा;हवाईजहाज से;भूमि के द्वारा;समुद्र के द्वारा।
नमूने के लिए, चूंकि स्लीव ड्राइव छोटे आयाम लेकिन भारी वजन के साथ है, यह समुद्र के द्वारा प्रभावी शिपिंग लागत नहीं है, जबकि एक्सप्रेस शिपिंग लागत-प्रभावी तरीके से है, हमारे रसद कर्मचारी टीएनटी, डीएचएल, यूपीएस, FEDEX, एक्सप्रेस की तुलना करने के लिए कहेंगे सबसे प्रभावी तरीका खोजने के लिए मूल्य।
यदि भविष्य में थोक आदेश में, हम समुद्र के द्वारा जहाज की सलाह देते हैं।
ध्यान दें:
एक्सप्रेस: डोर टू डोर, कस्टम द्वारा आवश्यक होने पर बस आयात कर का भुगतान करने की आवश्यकता है।
हवाई या समुद्र के द्वारा: हवाई अड्डे / गंतव्य बंदरगाह के लिए कारखाना, हवाई अड्डे से चार्ज किए गए गंतव्य शुल्क का भुगतान करने की आवश्यकता है (गंतव्य शुल्क हमेशा प्रति बी / एल द्वारा लिया जाता है, पैकेज की परवाह किए बिना बड़ा, छोटा, भारी या हल्का होता है, gerneral 200 में ~ 400 अमरीकी डालर प्रति कार्गो) और यदि आवश्यक हो तो आयात कर।
ट्रेन द्वारा: कभी-कभी शिपिंग मूल्य समुद्र के समान होता है, लेकिन समुद्र की तुलना में कम शिपिंग समय लेते हुए, हम इस शिपिंग तरीके को ध्यान में रखेंगे यदि सामान हमारे ग्राहकों द्वारा तत्काल आवश्यकता में हैं।
