अभिनव और लागत प्रभावी स्लीविंग ड्राइव प्रदान करना
 |
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | HangTuo |
| प्रमाणन: | CE, ISO9001 |
| मॉडल संख्या: | VE7 " |
| न्यूनतम आदेश मात्रा: | एक टुकड़ा |
|---|---|
| मूल्य: | USD 280~504 / pc |
| पैकेजिंग विवरण: | परतदार लकड़ी वाला बॉक्स |
| प्रसव के समय: | 15 ~ 45 दिन |
| भुगतान शर्तें: | एल / सी, टी / टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | 2000 पीसी प्रति माह |
| सामग्री: | 50 एमएन, 42 क्रॉमो | नमूना: | वीई 7 |
|---|---|---|---|
| गियर अनुपात: | 57: 1 | रेटेड उत्पादन टोक़: | 1750Nm |
| टोर्क पकड़ना: | 13200Nm | झुका हुआ टोक़: | 7000Nm |
| दक्षता: | 40% | मानक रंग: | RAL 9006 |
| हाई लाइट: | सेल्फ लॉक स्लीव ड्राइव गियरबॉक्स,वर्म गियर स्लीव ड्राइव गियरबॉक्स,सोलर ट्रैकर्स स्लीव ड्राइव गियरबॉक्स |
||

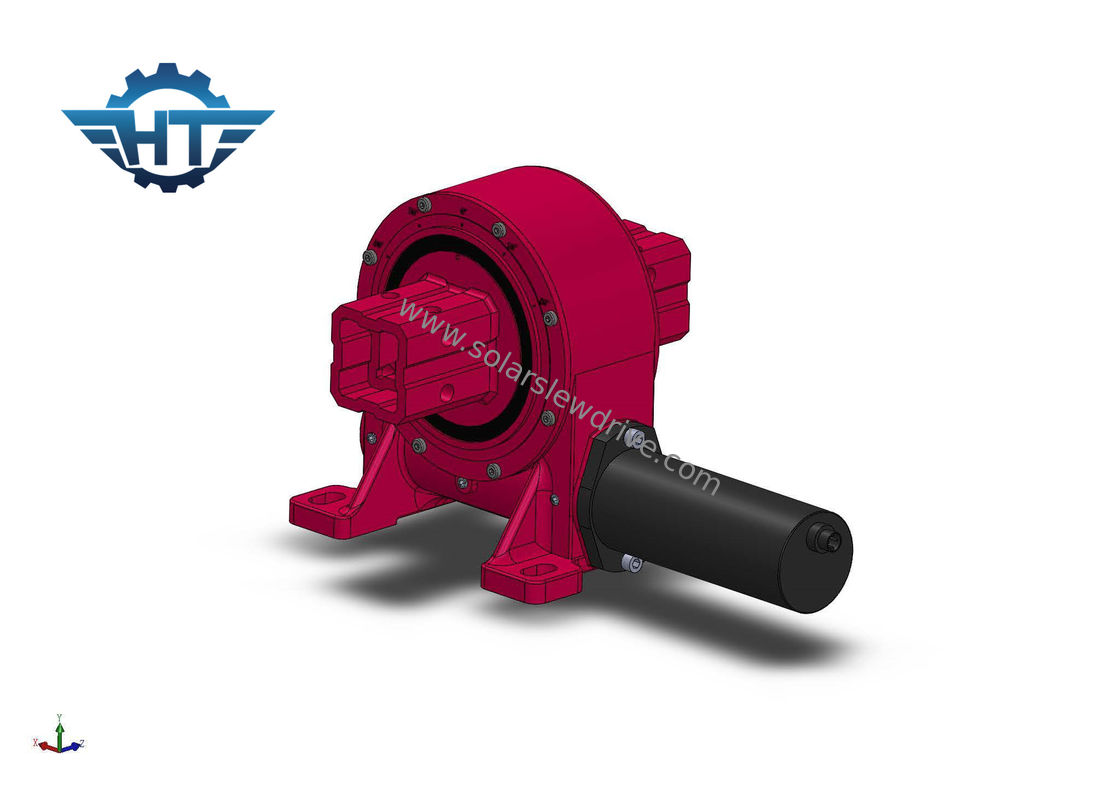

सीई / आईएसओ प्रमाणित ऊर्ध्वाधर 7 इंच एकल अक्ष ट्रैकर्स के लिए सिंगल एक्सिस वर्म गियर स्लीव ड्राइव
विवरण
Hangtuo की स्लीविंग ड्राइव में ई का अच्छा प्रदर्शन थाउपद्रव करना कृमि और गियर मेशिंग और मल्टी टूथ कॉन्टेक्ट जो कि एच के साथ स्लीविंग ड्राइव बनाता हैसौर ट्रैकिंग प्रणाली की सुरक्षा में सुधार करने के लिए igh backholding टोक़।यह स्व-लॉकिंग है और self 65 ° घूम सकता है।यदि अधिक बड़ी रेंज की जरूरत है, तो इसे अनुकूलित किया जा सकता है।
वीई स्लीविंग ड्राइव का तकनीकी डाटा
| नमूना | अनुपात | रेटेड उत्पादन टोक़ (एनएम) | झुका हुआ टोक़ (एनएम) | होल्डिंग टोक़ (एनएम) | अक्षीय भार (kN) | रेडियल लोड (kN) | दक्षता | परिशुद्धता (°) | स्व ताला | वजन (किग्रा) |
| 3 " | 31: 1 | 600 | 1500 | 1800 | २२ | १५ | 40% | ≤0.1 | हाँ | १२ |
| 5 " | 37: 1 | 800 | 5000 | 9200 रु | १६ | २। | 40% | ≤0.1 | हाँ | १। |
| 7 " | 57: 1 | 1750 है | 7000 है | 13200 रु | 34 | ५ 58 | 40% | ≤0.1 | हाँ | 32 |
| 8 " | 51: 1 | 2250 है | 11200 रु | 20400 | 50 | 80 | 40% | ≤0.1 | हाँ | २। |
| 9 " | 61: 1 | 2250 है | 16000 | 30800 है | ६० | 130 | 40% | ≤0.1 | हाँ | ५२ |
| 12 " | 78: 1 | 4300 रु | 25000 | 40560 है | 77 | 190 | 40% | ≤0.1 | हाँ | ६५ |
| 14 " | 85: 1 | 5600 | 48000 है | 44200 रु | 110 है | 230 | 40% | ≤0.1 | हाँ | 88 |
| 17 " | 102: 1 | 6750 है | 67000 है | 53040 है | 142 | 390 है | 40% | ≤0.1 | हाँ | 135 |
| 21 " | 125: 1 | 16000 | 89000 रु | 65000 | 337 | 640 है | 40% | ≤0.1 | हाँ | 192 |
| 25 " | 150: 1 | 21450 है | 112000 | 89000 रु | 476 | 950 है | 40% | ≤0.1 | हाँ | 251 |
अनुकूलित सेवाएँ
1. विभिन्न अनुप्रयोगों और परियोजनाओं के आधार पर विशेष डिजाइन
2. विभिन्न प्रकार की मोटरों का मिलान किया जा सकता है, जैसे हाइड्रोलिक मोटर्स, स्टेपर मोटर्स, इलेक्ट्रिकल मोटर्स आदि।
3. RAL कोड के आधार पर विभिन्न रंग उपलब्ध हैं;हमारे मानक रंग RAL 9006 है।
प्रमुख पैरामैटर्स की शब्दावली
झुकने का क्षण:यह टोक़ भार की स्थिति और स्लीविंग असर के केंद्र के बीच की दूरी से गुणा किया जाने वाला गुरुत्वाकर्षण भार है।यदि वास्तविक टॉर्क रेटेड टिल्टिंग मोमेंट टॉर्क से अधिक है, तो स्लीविंग ड्राइव को पलट दिया जाएगा।
रेडियल लोड: लोड असर के धुरी के ऊर्ध्वाधर
अक्षीय भार: लोडिंग स्लीव असर की धुरी के समानांतर
टोर्क पकड़ना: यह रिवर्स टॉर्क है। जब ड्राइव को उलटा घुमाया जाता है, और भागों को नुकसान नहीं होता है, तो प्राप्त अधिकतम टोक़ को टॉर्क धारण करना कहा जाता है, इसे टूटी हुई टॉर्क के रूप में भी देखा जाता है।
स्व-ताला लगाना: केवल जब लोड होता है, तो स्लीविंग ड्राइव घूमने में सक्षम नहीं होता है और इस प्रकार सेल्फ-लॉकिंग कहा जाता है।
