उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | HangTuo |
प्रमाणन: | CE, ISO9001 |
मॉडल संख्या: | SE5 |
न्यूनतम आदेश मात्रा: | एक टुकड़ा |
---|---|
मूल्य: | USD 100~1100/ pc |
पैकेजिंग विवरण: | परतदार लकड़ी वाला बॉक्स |
प्रसव के समय: | 15 ~ 45 दिन |
भुगतान शर्तें: | एल / सी, टी / टी, वेस्टर्न यूनियन |
आपूर्ति की क्षमता: | 2000 पीसी प्रति माह |
प्रकार: | छोटे स्लीविंग असर | एक्सिस: | सिंगल एक्सिस |
---|---|---|---|
उत्पत्ति के प्लेस: | चांगझौ, चीन | संरचना: | कृमि और असर |
जीवनकाल: | 30 साल | रंग: | RAL9006 |
प्रयोग: | सौर ट्रैकर्स | फ़ीचर को सुरक्षित रखें: | IP66 |
हाई लाइट: | सोलर पैनल स्मॉल स्लीव ड्राइव,ऑवरग्लास स्मॉल स्लीव ड्राइव,ऑवरग्लास बेयरिंग स्लीव ड्राइव |

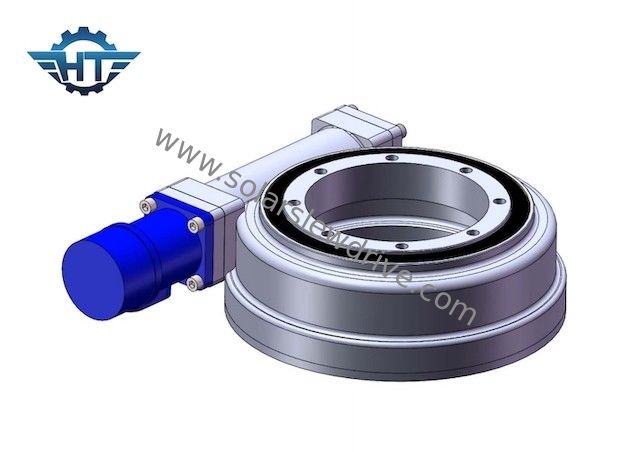

सौर पैनलों के लिए ऑवरग्लास वर्म गियर स्लीव ड्राइव स्लीविंग ड्राइव गियरबॉक्स सोलर ट्रैकर
W . का विवरणओआरएम गियर लिफाफा स्लीविंग ड्राइव
एसई सिंगल एक्सिस हॉरिजॉन्टल स्लीविंग ड्राइव सिंगल एक्सिस सोलर ट्रैकिंग सिस्टम और डुअल एक्सिस सोलर ट्रैकिंग सिस्टम दोनों के लिए एक महत्वपूर्ण घटक है।इसके अलावा, यह सीएसपी और सीपीवी सिस्टम, पवन ऊर्जा आदि में भी लागू किया जा सकता है।
सिंगल-एक्सिस ट्रैकिंग सिस्टम
एक सिंगल-एक्सिस ट्रैकर पीवी मॉड्यूल को रोटेशन के एक अक्ष के साथ उन्मुख करता है, जो सूर्य के चलते ही पूर्व से पश्चिम की ओर क्षैतिज रूप से आगे बढ़ता है।इन पीवी मॉड्यूल को स्थानांतरित करने के लिए आवश्यक है कि रेड्यूसर लोड-होल्डिंग और रोटेशनल टॉर्क दोनों की पेशकश करे - कुछ ऐसा जो केवल एक अत्यधिक विशिष्ट स्लीविंग ड्राइव पेश कर सकता है।ट्रैकर्स एप्लाइड स्लीविंग ड्राइव्स जो गियर रिंग की पिच लाइन पर अधिक संख्या में दांतों को संलग्न करते हैं, अधिकतम मात्रा में ताकत, स्थायित्व और प्रदर्शन प्रदान करेंगे।यह सुनिश्चित करता है कि ट्रैकर के पास कम से कम डाउनटाइम या रखरखाव लागत के साथ सबसे लंबा संभव क्षेत्र जीवन हो।
डुअल-एक्सिस ट्रैकर्स
ड्यूल-एक्सिस ट्रैकर्स अगल-बगल और ऊपर और नीचे घूमते हैं, जिससे सूर्य की गति की और भी सटीक ट्रैकिंग सक्षम होती है। ये स्लीविंग ड्राइव सिंगल-एक्सिस सिस्टम की तुलना में उच्च ऊर्जा उत्पादन को सक्षम करते हैं।यह देखते हुए कि वे दो डिग्री की स्वतंत्रता का उपयोग करते हैं, क्षेत्र में विश्वसनीय और निरंतर कार्यक्षमता के लिए मजबूत और शक्तिशाली स्लीविंग ड्राइव का उपयोग करना और भी महत्वपूर्ण है।
एसई सीरीज पैरामीटर्स
नमूना | अनुपात | रेटेड आउटपुट टॉर्क (एनएम) | झुकाव टोक़ (एनएम) | होल्डिंग टॉर्क (एनएम) | अक्षीय भार (केएन) | रेडियल लोड (केएन) | क्षमता | प्रेसिजन (डिग्री) | स्व ताला | वजन (किग्रा) |
1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | 0.1 | हां | 6 |
3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | 0.1 | हां | 8 |
5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | 0.1 | हां | 12 |
7" | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | 0.1 | हां | 21 |
9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | 0.1 | हां | 49 |
12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | 0.1 | हां | 61 |
14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | 0.1 | हां | 63 |
17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | 0.1 | हां | 105 |
21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | 0.1 | हां | 149 |
25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | 0.1 | हां | 204 |
लाभ
1. रोटेशन 360 डिग्री
2. ड्राइविंग मोटर बाएं या दाएं तरफ से जुड़ा हुआ है
3. स्थापना के दौरान, गियरिंग निकासी को समायोजित करना आवश्यक नहीं है;यह निर्माता द्वारा कारखाने से पहले ही सेट कर दिया जाता है
4. कारखाने से पहले तेल भरा गया था
4. सरल स्थापना और कम रखरखाव
5. तर्कसंगत स्थान उपयोग
6. गियर स्व-लॉकिंग है;इसलिए ब्रेक जरूरी नहीं है
7. शुरू करने और रोकने की आसान और धाराप्रवाह विधि
8. क्षैतिज स्थापना के लिए उपयुक्त उच्च झुकाव टोक़,
