| Brand Name: | HangTuo |
| Model Number: | VE6 |
| MOQ: | एक टुकड़ा |
| कीमत: | USD 100~1100 / pc |
| Delivery Time: | 15 ~ 45 दिन |
| Payment Terms: | एल / सी, टी / टी, वेस्टर्न यूनियन |

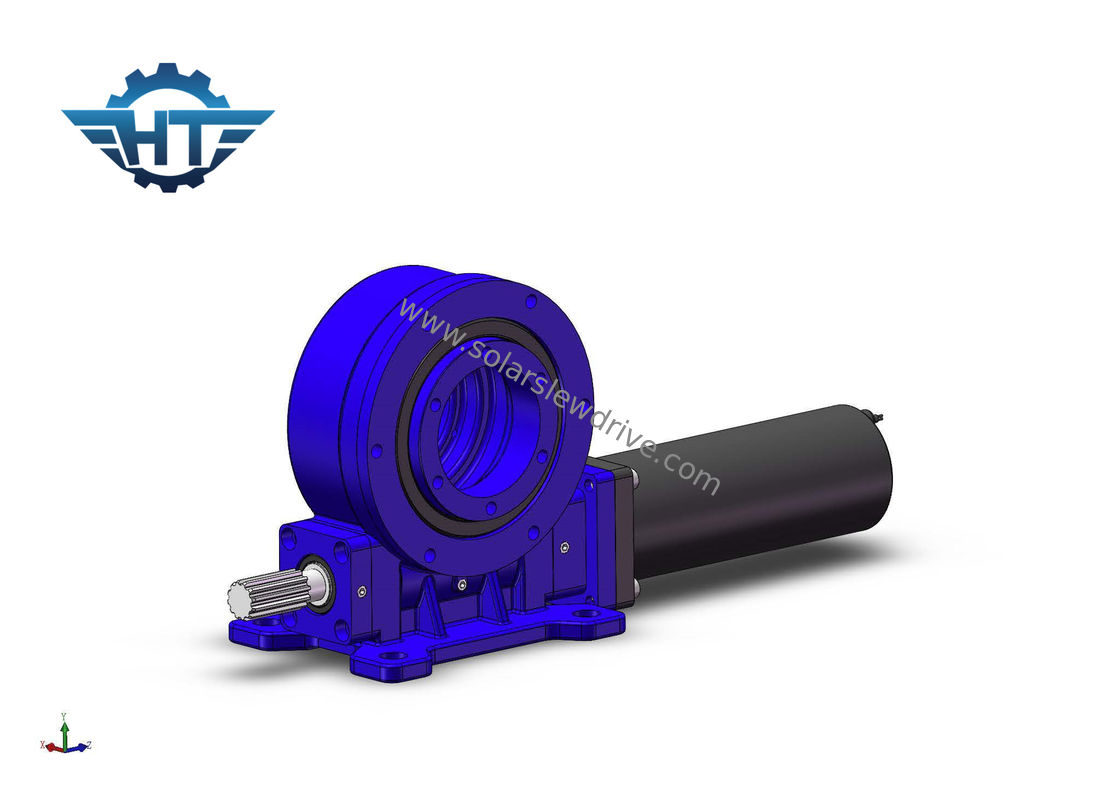

सिंगल लिफाफा वर्म गियर स्लीव ड्राइव, IP66 संकेंद्रित सौर ऊर्जा के लिए संलग्न घर
स्लीविंग ड्राइव गियरबॉक्स विवरण
स्लीव ड्राइव एक ऑल-इन-वन यूनिट है जिसमें स्लीव रिंग, गियर, हाउसिंग और मोटर (इलेक्ट्रिक या हाइड्रोलिक) शामिल है और इसे अक्षीय, रेडियल और पल लोडिंग के लिए डिज़ाइन किया गया है।हमने विशेष रूप से उन अनुप्रयोगों के लिए उच्च बैकलैश वर्म गियर स्लीव ड्राइव विकसित किए हैं जहां उच्च सटीकता की आवश्यकता होती है।
विशेषताएं
1. घंटे का चश्मा (डबल लिफाफा) कृमि प्रौद्योगिकी के साथ संचालित, भार में वृद्धि, उच्च दक्षता और सटीकता।
2. ड्राइव शैलियों, मॉडल आकार, प्रदर्शन रेंज, सीलिंग विकल्प, और बढ़ते विशेषताओं की एक विस्तृत विविधता का निर्माण करें।
3. मानक मॉडल आकार 75 मिमी से 800 मिमी व्यास तक।
4. बैकलैश, लगभग शून्य बैकलैश
5. सेल्फ-लॉकिंग
वर्म गियर मोटर स्लीविंग ड्राइव के कई विकल्प
1. गियर कमी अनुपात 31:1 से 150:1
2. क्षैतिज, लंबवत, या एकाधिक अक्ष बढ़ते हुए संयोजन
3. सिंगल वर्म या डबल वर्म
4. इलेक्ट्रिक या हाइड्रोलिक मोटर विकल्प
5. आवास: खुला या बंद
6. अनुकूलित इनपुट विन्यास
7. आवेदन आवश्यकताओं के अनुसार कस्टम डिजाइन
तकनीकी डेटा
| वीई मॉडल प्रदर्शन पैरामीटर्स | ||||||||||||
| आदर्श | रेटेड आउटपुट टॉर्क (एनएम) | होल्डिंग टॉर्क (एनएम) | टिल्टिंग टॉर्क (एनएम) | अक्षीय भार (केएन) | रेडियल लोड (केएन) | अनुपात | प्रेसिजन (डिग्री) | शुद्धता | आईपी | कार्य टेप (℃) | स्व ताला | वजन (किग्रा) |
| 3" | 600 | 1800 | 1500 | 22 | 15 | 31:1 | 40% | 0.10 | 66 | -40～+120 | हां | 12 किलो |
| 5" | 800 | 9200 | 5000 | 16 | २७ | 37:1 | 40% | 0.10 | 66 | -40～+120 | हां | 18 किलो |
| 7" | १७५० | १३२०० | 7000 | 34 | 58 | 57:1 | 40% | 0.10 | 66 | -40～+120 | हां | 32 किग्रा |
| 8" | २२५० | 20400 | ११२०० | 50 | 80 | 51:1 | 40% | 0.10 | 66 | -40～+120 | हां | 28 किग्रा |
| 9" | 4300 | ३०८०० | 16000 | 60 | 130 | ६१:१ | 40% | 0.10 | 66 | -40～+120 | हां | 52 किग्रा |
| 12" | 5600 | 40560 | 25000 | 77 | 190 | ७८:१ | 40% | 0.10 | 66 | -40～+120 | हां | 65 किग्रा |
| 14" | 6750 | ४४२०० | 48000 | 110 | २३० | 85:1 | 40% | 0.10 | 66 | -40～+120 | हां | 88 किग्रा |
| 17" | ९४६० | 53040 | 67000 | १४२ | 390 | 102:1 | 40% | 0.10 | 66 | -40～+120 | हां | 135 किग्रा |
| 21" | 16000 | 65000 | 89000 | 337 | 640 | 125:1 | 40% | 0.10 | 66 | -40～+120 | हां | 192 किग्रा |
| 25" | २१४५० | 89000 | ११२००० | 476 | 950 | १५०:१ | 40% | 0.10 | 66 | -40～+120 | हां | 251 किग्रा |
