उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | HangTuo |
प्रमाणन: | CE, ISO9001 |
मॉडल संख्या: | वीई6 |
न्यूनतम आदेश मात्रा: | एक टुकड़ा |
---|---|
मूल्य: | USD 100~1100 / pc |
पैकेजिंग विवरण: | परतदार लकड़ी वाला बॉक्स |
प्रसव के समय: | 15 ~ 45 दिन |
भुगतान शर्तें: | एल/सी, टी/टी, वेस्टर्न यूनियन |
आपूर्ति की क्षमता: | प्रति माह 2000 पीसी |
प्रकार: | स्लीविंग ड्राइव गियरबॉक्स | सामग्री: | 42CrMo या 50Mn |
---|---|---|---|
गारंटी: | 5~10 वर्ष | आकार: | 3 इंच से 25 इंच |
दांत का प्रकार: | पेचदार दांत | स्लीविंग मोटर: | एसी या डीसी या Hydarulic |
रंग: | ग्राहक की आवश्यकता | आवेदन: | सौर ट्रैकर |
हाई लाइट: | सीएसपी स्मॉल स्लीव ड्राइव,सीपीवी स्मॉल स्लीव ड्राइव,42CrMo एनक्लोज्ड स्लीव ड्राइव |

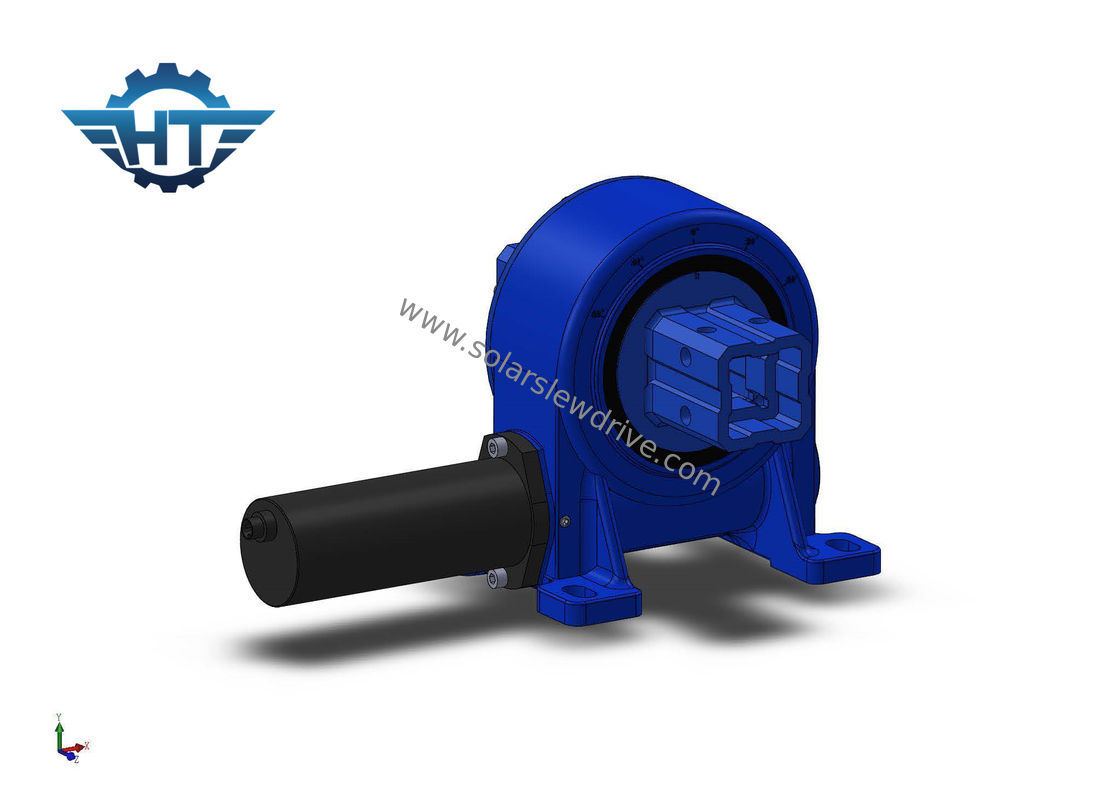

सिंगल एनवेलपिंग वर्म गियर, IP66 सीएसपी और सीपीवी सोलर पावर के लिए स्मॉल स्लीव ड्राइव संलग्न है
स्लीविंग रिंग बेयरिंग विवरण
स्लीव ड्राइव एक ऑल-इन-वन यूनिट है जिसमें स्लीव रिंग, गियर, हाउसिंग और मोटर (इलेक्ट्रिक या हाइड्रोलिक) शामिल हैं और इसे अक्षीय, रेडियल और पल लोडिंग के लिए डिज़ाइन किया गया है।हमने विशेष रूप से उन अनुप्रयोगों के लिए उच्च बैकलैश वर्म गियर स्लीव ड्राइव विकसित किए हैं जहां उच्च सटीकता की आवश्यकता होती है।
विशेषताएं
1. बढ़े हुए भार, दक्षता और सटीकता के लिए ऑवरग्लास (डबल एनवेलपिंग) वर्म तकनीक से संचालित।
2. ड्राइव शैलियों, मॉडल आकार, प्रदर्शन रेंज, सीलिंग विकल्प, और बढ़ते विशेषताओं की एक विस्तृत विविधता का निर्माण करें।
3. मानक मॉडल आकार 75 मिमी से 800 मिमी व्यास तक।
4. बैकलैश, लगभग शून्य बैकलैश
5. सेल्फ-लॉकिंग
एकाधिक विकल्प
1. गियर कमी अनुपात 31:1 से 150:1
2. क्षैतिज, लंबवत, या एकाधिक अक्ष बढ़ते हुए संयोजन
3. सिंगल वर्म या डबल वर्म
4. इलेक्ट्रिक या हाइड्रोलिक मोटर विकल्प
5. आवास: खुला या बंद
6. अनुकूलित इनपुट विन्यास
7. आवेदन आवश्यकताओं के अनुसार कस्टम डिजाइन
तकनीकी डेटा
वीई मॉडल प्रदर्शन पैरामीटर्स | ||||||||||||
आदर्श | रेटेड आउटपुट टॉर्क (एनएम) | होल्डिंग टॉर्क (एनएम) | टिल्टिंग टॉर्क (एनएम) | अक्षीय भार (केएन) | रेडियल लोड (केएन) | अनुपात | प्रेसिजन (डिग्री) | शुद्धता | आईपी | कार्य टेप (℃) | स्व ताला | वजन (किग्रा) |
3" | 600 | 1800 | 1500 | 22 | 15 | 31:1 | 40% | 0.10 | 66 | -40~+120 | हां | 12 किलो |
5" | 800 | 9200 | 5000 | 16 | २७ | 37:1 | 40% | 0.10 | 66 | -40~+120 | हां | 18 किलो |
7" | १७५० | १३२०० | 7000 | 34 | 58 | 57:1 | 40% | 0.10 | 66 | -40~+120 | हां | 32 किग्रा |
8" | २२५० | 20400 | ११२०० | 50 | 80 | 51:1 | 40% | 0.10 | 66 | -40~+120 | हां | 28 किग्रा |
9" | 4300 | ३०८०० | 16000 | 60 | 130 | ६१:१ | 40% | 0.10 | 66 | -40~+120 | हां | 52 किग्रा |
12" | 5600 | 40560 | 25000 | 77 | 190 | ७८:१ | 40% | 0.10 | 66 | -40~+120 | हां | 65 किग्रा |
14" | 6750 | ४४२०० | 48000 | 110 | २३० | 85:1 | 40% | 0.10 | 66 | -40~+120 | हां | 88 किग्रा |
17" | ९४६० | 53040 | 67000 | १४२ | 390 | 102:1 | 40% | 0.10 | 66 | -40~+120 | हां | 135 किग्रा |
21" | 16000 | 65000 | 89000 | 337 | 640 | 125:1 | 40% | 0.10 | 66 | -40~+120 | हां | 192 किग्रा |
25" | २१४५० | 89000 | ११२००० | 476 | 950 | १५०:१ | 40% | 0.10 | 66 | -40~+120 | हां | 251 किग्रा |
