उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | HangTuo |
प्रमाणन: | CE, ISO9001 |
मॉडल संख्या: | वीई7 |
न्यूनतम आदेश मात्रा: | एक टुकड़ा |
---|---|
मूल्य: | USD 280~504 / pc |
पैकेजिंग विवरण: | परतदार लकड़ी वाला बॉक्स |
प्रसव के समय: | 15 ~ 45 दिन |
भुगतान शर्तें: | एल/सी, टी/टी, वेस्टर्न यूनियन |
आपूर्ति की क्षमता: | प्रति माह 2000 पीसी |
सामग्री: | 50Mn, 42CrMo | आदर्श: | वीई7 |
---|---|---|---|
गियर अनुपात: | 57:1 | आउटपुट टॉर्क: | 5060 एनएम |
टोर्क पकड़ना: | 40 kNm | झुकाव टोक़: | 5 kNm |
उत्पत्ति के प्लेस: | चीन | ब्रांड नाम: | Hangtuo |
हाई लाइट: | वर्म गी स्लीविंग ड्राइव रिड्यूसर,वीई7 स्लीविंग ड्राइव रिड्यूसर,एक्सिस सोलर ट्रैकिंग स्लीव ड्राइव |

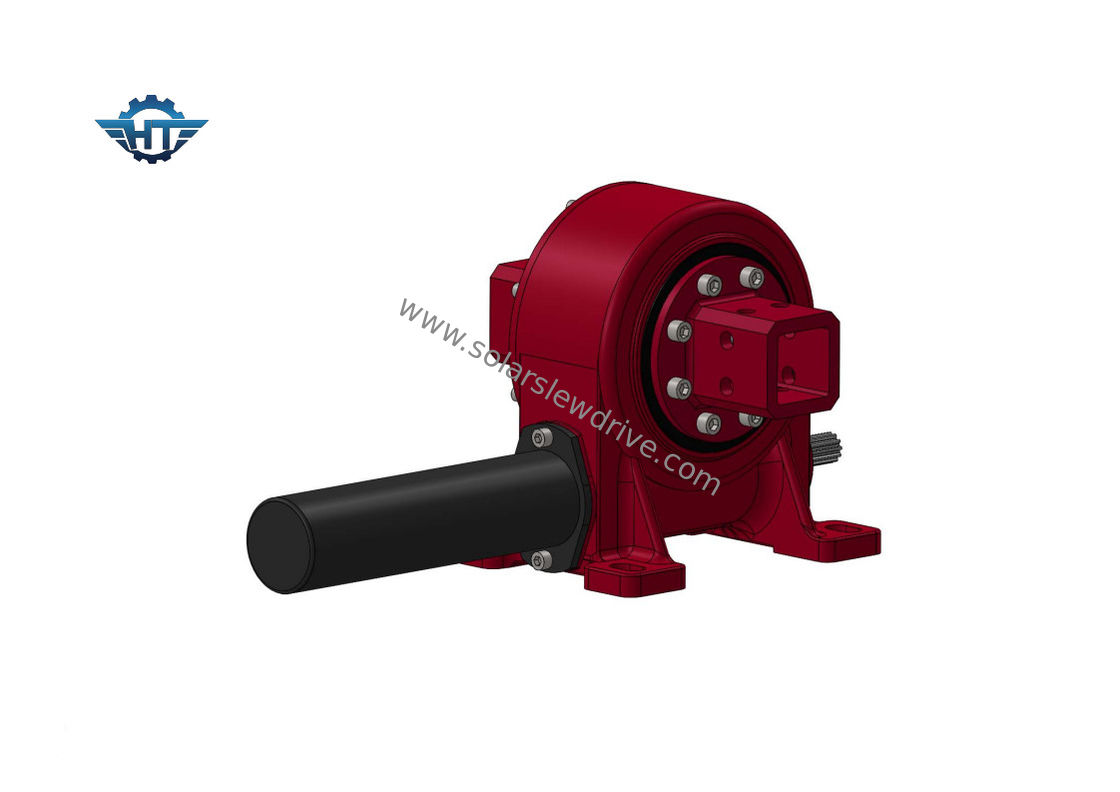

हमारे वीई स्लीविंग ड्राइव मुख्य रूप से पीवी, एसटीपी, सीएसपी अक्ष सौर ट्रैकिंग सिस्टम के लिए उपयोग किए जाते हैं।
हमारे पास भी है विभिन्न ट्रक क्रेन, मैनलिफ्ट, टर्नटेबल्स, पोर्ट मशीनरी, मॉड्यूलर वाहन, छोटे पवन ऊर्जा प्रणालियों और उपग्रह संचार, भारी भार ट्रांसपोर्टर, पुल निरीक्षण उपकरण, टेलीस्कोपिक वर्किंग प्लेटफॉर्म, टोकरी रोटेटर आवश्यकताओं जैसे निर्माण अनुप्रयोगों के लिए व्यापक रूप से उपयोग किए जाने वाले स्लीविंग ड्राइव के प्रकार , नौका क्रेन, सीमेंट मिक्सर, उत्खनन, आदि।
हम के कई आकार भी प्रदान कर सकते हैं स्लीविंग ड्राइव के साथ मैच करने के लिए हाइड्रोलिक मोटर्स, डीसी मोटर्स, स्टेपर मोटर्स और सर्वो मोटर्स।हमारे उत्पादों को दुनिया भर में निर्यात किया गया है।
विशेषताएं
1. मजबूत होल्डिंग टॉर्क और टिल्टिंग टॉर्क
2. लिफाफा कृमि ड्राइव को अपनाएं
3. मल्टी टूथ कॉन्टैक्ट का उपयोग करने के लिए बड़ा लोड ड्राइव करें
4. बेहतर स्थिर स्व-लॉकिंग फ़ंक्शन
स्थापाना निर्देश
क्षैतिज स्थापना और लंबवत स्थापना, नीचे दी गई तस्वीर देखें।
टो सिंगल स्लीवंग ड्राइव्स ड्यूल एक्सिस स्लीविंग ड्राइव सिस्टम प्राप्त कर सकते हैं।
एक ड्यूल एक्सिस स्लीविंग ड्राइव ड्यूल एक्सिस स्लीविंग ड्राइव सिस्टम को प्राप्त कर सकता है।
एक लीनियर एक्चुएटर के साथ एक स्लीविंग ड्राइव भी ड्यूल एक्सिस स्लीविंग ड्राइव प्राप्त कर सकता है।
वीई स्लीविंग ड्राइव की तकनीकी शीट
आदर्श | अनुपात | रेटेड आउटपुट टॉर्क (एनएम) | झुकाव टोक़ (एनएम) | होल्डिंग टोक़ (एनएम) | अक्षीय भार (केएन) | रेडियल लोड (केएन) | क्षमता | प्रेसिजन (डिग्री) | स्व ताला | वजन (किग्रा) |
3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | 0.1 | हां | 12 |
5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | 0.1 | हां | 18 |
7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | 0.1 | हां | 32 |
8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | 0.1 | हां | 28 |
9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | 0.1 | हां | 52 |
12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | 0.1 | हां | 65 |
14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | 0.1 | हां | 88 |
17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | 0.1 | हां | 135 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | 0.1 | हां | 192 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | 0.1 | हां | 251 |
हमारी पैकेजिंग और परिवहन
सभी स्लीव ड्राइव्स को फ्यूमिग्रेशन-फ्री वुडन केस के साथ पैक किया जाएगा।
नमूना और छोटे कार्गो परिवहन के लिए समुद्री परिवहन, हवाई परिवहन, सड़क परिवहन और एक्सप्रेस जैसे टीएनटी, डीएचएल, यूपीएस, ईएमएस, फेडेक्स इत्यादि का समर्थन करें।
