उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | HANGTUO |
प्रमाणन: | CE, ISO9001 |
मॉडल संख्या: | वीई8 |
न्यूनतम आदेश मात्रा: | 1 पीसी |
---|---|
मूल्य: | 200~380 USD/PC |
पैकेजिंग विवरण: | परतदार लकड़ी वाला बॉक्स |
प्रसव के समय: | 15 ~ 30 दिन |
आपूर्ति की क्षमता: | 12000 पीसी/वर्ष |
स्लीविंग रेंज: | ±60° | सामग्री: | 42CRMN या 50Mn |
---|---|---|---|
आवेदन: | लिंकेज ट्रैकर | गारंटी: | 10 वर्ष |
रंग: | संतरा | आकार: | 3 इंच - 25 इंच |
मोटर: | 24VDC/220VAC | सर्पिल गरारी: | डबल लिफाफा |
हाई लाइट: | सोलर ट्रैकिंग लिंकेज स्लीव गियर ड्राइव,iP66 सोलर स्लीव गियर ड्राइव,42CRMN स्लीव गियरबॉक्स |

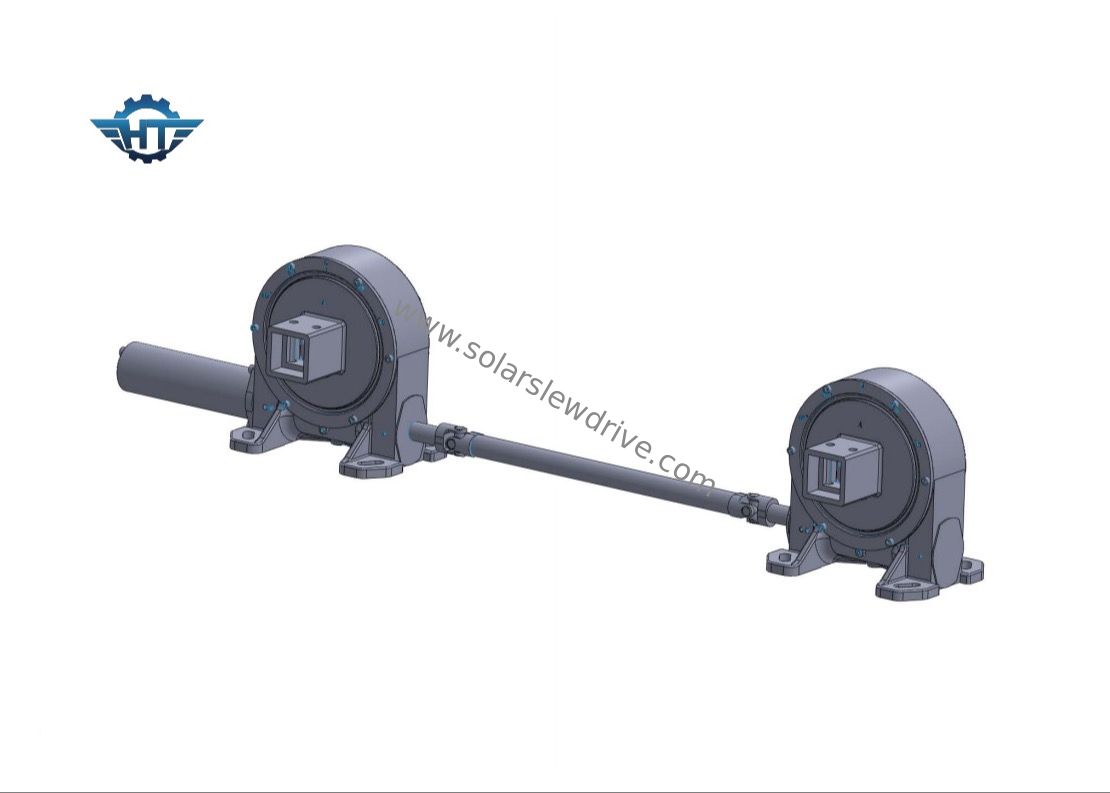

लिंकेज सोलर ट्रैकिंग सिस्टम के लिए 24vdc गियरबॉक्स रिड्यूसर के साथ IP66 सोलर स्लीव गियर ड्राइव
सोलर स्लीव गियर ड्राइव विवरण
सोलर स्लीविंग ड्राइव में कई प्रकार होते हैं जैसे संलग्न प्रकार, ओपन हाउसिंग टाइप, वर्टिकल टाइप, डुअल एक्सिस टाइप, हाई प्रिसिजन टाइप, वर्म ड्राइव टाइप आदि। स्लीविंग ड्राइव डबल एनवेलपिंग वर्म गियर स्ट्रक्चर पर आधारित है, जिसमें विशेष रूप से डिजाइन किए गए मल्टी टूथ कॉन्टैक्ट को दिखाया गया है। उच्च भार चलाने के लिए।इसमें मजबूत टिल्टिंग मोमेंट टॉर्क और स्टैटिक सेल्फ-लॉकिंग फंक्शन है।
प्लेनेटरी गियर रिडक्शन गियरबॉक्स का कार्य सिद्धांत खुद को बनाता हैएक बड़ा रेडियल भार सहन करेंd टॉर्क के आनुपातिक वितरण के कारण।क्या अधिक है, हमारे स्लीविंग ड्राइव विभिन्न प्रकार के मोटर्स, हाइड्रोलिक मोटर, 24vdc / 12vdc इलेक्ट्रिक मोटर, सर्वो मोटर, स्टेपर मोटर और w से जुड़ सकते हैंई सभी श्रृंखला स्लीव हैगियरबॉक्स का आकार ग्राहकों की विभिन्न मांग को पूरा करता है।
लंबवत स्लीव ड्राइव प्रदर्शन पैरामीटर्स
नमूना | अनुपात | रेटेड आउटपुट टॉर्क (एनएम) | झुकाव टोक़ (एनएम) | होल्डिंग टोक़ (एनएम) | अक्षीय भार (केएन) | रेडियल लोड (केएन) | क्षमता | प्रेसिजन (डिग्री) | स्व ताला | वजन (किग्रा) |
3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | 0.1 | हां | 12 |
5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | 0.1 | हां | 18 |
7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | 0.1 | हां | 32 |
8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | 0.1 | हां | 28 |
9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | 0.1 | हां | 52 |
12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | 0.1 | हां | 65 |
14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | 0.1 | हां | 88 |
17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | 0.1 | हां | 135 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | 0.1 | हां | 192 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | 0.1 | हां | 251 |
स्लीविंग ड्राइव में कई प्रकार होते हैं जैसे संलग्न प्रकार, खुले आवास प्रकार, लंबवत प्रकार, दोहरी धुरी प्रकार, उच्च परिशुद्धता प्रकार, वर्म ड्राइव प्रकार इत्यादि। स्लीविंग ड्राइव मजबूत टिल्टिंग पल टोक़ और स्थिर स्वयं लॉकिंग फ़ंक्शन के साथ स्लीविंग असर पर आधारित होती है।बहुत अधिक दांत संपर्क सतह को विशेष रूप से उच्च भार को चलाने के लिए डिज़ाइन किया गया है।
विशेषताएं
1. सिस्टम सुरक्षा सुनिश्चित करने के लिए ± 60 डिग्री, हार्ड स्टॉप घुमाएं
2. ड्राइविंग मोटर को बाईं, दाईं ओर या बीच में कनेक्ट करें
3. कारखाने से पहले निर्माता द्वारा मंजूरी पहले ही निर्धारित की जाती है, इसलिए स्थापना के समय इसे समायोजित करने की कोई आवश्यकता नहीं है
4. कारखाने से पहले तेल भर दिया गया था, बस हर 5 साल में फिर से भरना होगा
4. सरल स्थापना और कम रखरखाव
5. कॉम्पैक्ट डिजाइन और अंतरिक्ष की बचत
6. गियर स्व-लॉकिंग है, इसलिए अतिरिक्त ब्रेक की कोई आवश्यकता नहीं है
7. शुरू करने और रोकने की आसान और धाराप्रवाह विधि
8. कठोर वातावरण में सुरक्षा में सुधार के लिए उच्च झुकाव टोक़ और बैकहोल्डिंग टोक़
