उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | HANGTUO |
प्रमाणन: | CE, ISO9001 |
मॉडल संख्या: | वीई5 |
न्यूनतम आदेश मात्रा: | 1 पीसी |
---|---|
मूल्य: | 145~226 USD/PC |
पैकेजिंग विवरण: | परतदार लकड़ी वाला बॉक्स |
प्रसव के समय: | 15 ~ 30 दिन |
आपूर्ति की क्षमता: | 12000 पीसी/वर्ष |
प्रकार: | सिंगल लिफाफा वर्म गियर | सामग्री: | 42CRMN या 50Mn |
---|---|---|---|
आवेदन: | सौर ऊर्जा प्रणाली | फील्ड लाइफ: | 30 साल |
रंग: | के रूप में अनुरोध किया | आकार: | 3 इंच से 25 इंच |
मोटर: | 24वी/12वी/48वी | विशेषता: | लॉन्ग लाइफ और सेल्फ लॉकिंग |
हाई लाइट: | डबल लिफाफा इलेक्ट्रिक स्लीव ड्राइव,सिंगल एक्सिस इलेक्ट्रिक स्लीव ड्राइव,डबल एनवेलपिंग वर्म गियर स्लीव ड्राइव |
क्षैतिज सिंगल एक्सिस सोलर ट्रैकर के लिए डबल लिफाफा वर्म गियर डिज़ाइन स्लीव ड्राइव
डबल लिफाफा कृमि स्लीविंग ड्राइव
एक स्लीव ड्राइव, जिसे आमतौर पर वर्म ड्राइव के रूप में जाना जाता है, एक पूर्ण, स्थापित करने के लिए तैयार प्रणाली है जिसमें गियर, वर्म, बेस, टॉप प्लेट और पूरी तरह से संलग्न आवास शामिल हैं।इसे हाइड्रोलिक या 12V/24V/48V इलेक्ट्रिक मोटर्स, ग्रहीय गियरबॉक्स के साथ अनुकूलित किया जा सकता है।

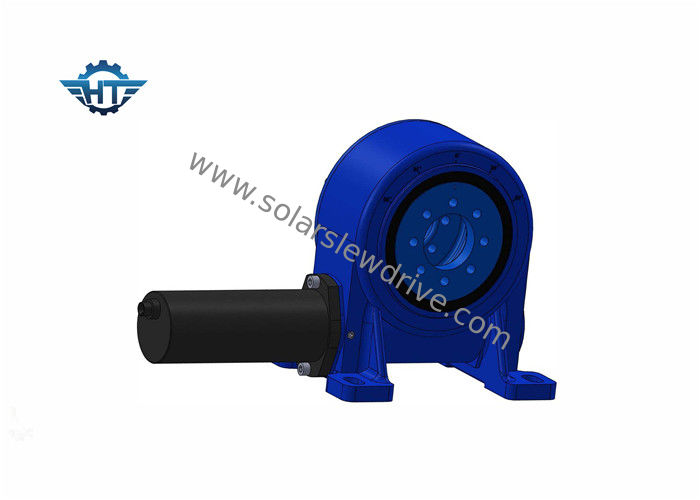

24VDC गियर मोटर के साथ VE5 स्लीविंग ड्राइव
विशेषताएं
रोटेशन 360 डिग्री
बाईं या दाईं ओर से ड्राइविंग मोटर का कनेक्शन
स्थापना के दौरान, गियरिंग क्लीयरेंस को समायोजित करना आवश्यक नहीं है
कारखाने से पहले तेल भरा गया था
सरल स्थापना और कम रखरखाव
तर्कसंगत स्थान उपयोग
गियर स्व-लॉकिंग है;इसलिए ब्रेक जरूरी नहीं है
शुरू करने और रोकने का आसान और धाराप्रवाह तरीका
उच्च झुकाव टोक़, क्षैतिज स्थापना के लिए उपयुक्त
वर्म गियर वर्टिकल स्लीव ड्राइव परफॉर्मेंस पैरामीटर्स
नमूना | अनुपात | रेटेड आउटपुट टॉर्क | झुकाव टोक़ | अक्षीय भार | रेडियल लोड | टोर्क पकड़ना | दक्षता | शुद्धता | स्व ताला | वज़न |
एनएम | एनएम | के.एन. | के.एन. | एनएम | डिग्री | हां | किलोग्राम | |||
3" | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | 0.1 | हां | 13 किलो |
5" | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | 0.1 | हां | 18 किलो |
7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | 0.1 | हां | 28 किग्रा |
8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | 0.1 | हां | 35 किग्रा |
9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | 0.1 | हां | 51किग्रा |
12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | 0.1 | हां | 61 किग्रा |
14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | 0.1 | हां | 78 किग्रा |
17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | 0.1 | हां | 105 किग्रा |
21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | 0.1 | हां | 185 किग्रा |
25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | 0.1 | हां | 244 किलो |
