उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | HangTuo |
प्रमाणन: | CE, ISO9001 |
मॉडल संख्या: | वीई5" |
न्यूनतम आदेश मात्रा: | एक टुकड़ा |
---|---|
मूल्य: | USD 280~504 / pc |
पैकेजिंग विवरण: | परतदार लकड़ी वाला बॉक्स |
प्रसव के समय: | 15 ~ 45 दिन |
भुगतान शर्तें: | एल/सी, टी/टी, वेस्टर्न यूनियन |
आपूर्ति की क्षमता: | 2000 पीसी प्रति माह |
सामग्री: | 50Mn, 42CrMo | स्लीविंग रेड्यूसर: | वीई5" |
---|---|---|---|
गियर अनुपात: | 37:1 | आवेदन पत्र: | सौर ट्रैकर |
मोटर: | इलेक्ट्रिक गियर मोटर | गारंटी: | 10 वर्ष |
प्रमाणपत्र: | आईएसओ 9 001, सीई | साइकिल शुल्क: | 30 साल |
हाई लाइट: | इलेक्ट्रिक गियर मोटर स्लीव गियरबॉक्स,42CrMo स्लीव ड्राइव गियरबॉक्स,सोलर ट्रैकिंग सिस्टम के लिए स्लीव गियरबॉक्स |

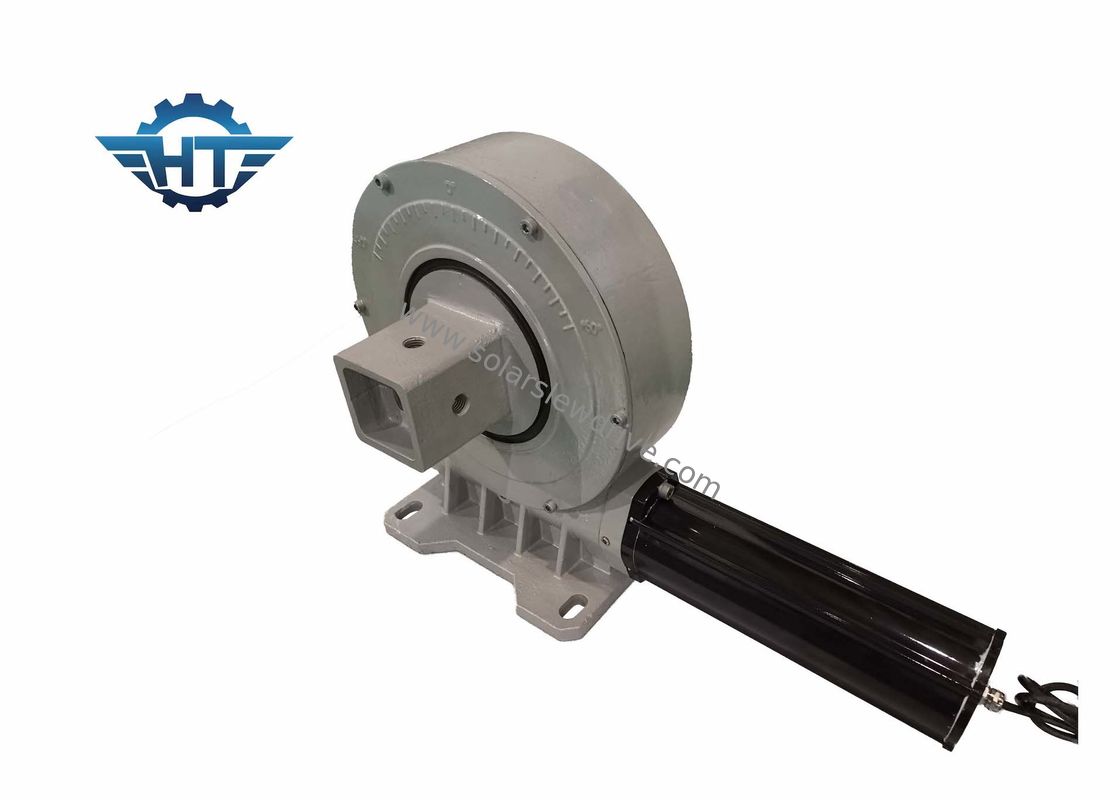

सोलर ट्रैकिंग सिस्टम के लिए वर्टिकल स्मॉल स्लीविंग ड्राइव गियरबॉक्स
छोटा स्लीविंग ड्राइव गियरबॉक्सविवरण
स्लीविंग ड्राइव डिवाइस एक पूर्ण-परिधीय स्लीविंग डिसेलेरेशन ट्रांसमिशन मैकेनिज्म है जो ड्राइविंग पावर स्रोत को एकीकृत करता है।यह ट्रांसमिशन फॉलोअर और मैकेनिज्म अटैचमेंट के रूप में स्लीविंग बेयरिंग का उपयोग करता है।दूसरी रिंग का उपयोग ट्रांसमिशन फॉलोअर और चालित वर्किंग पार्ट के लिए कनेक्शन बेस दोनों के रूप में किया जाता है, ताकि स्लीविंग बेयरिंग स्वयं एक पूर्ण-परिधि स्लीविंग कनेक्शन हो, और ड्राइविंग पावर स्रोत और मुख्य ड्राइव को कुशलता से कॉन्फ़िगर किया गया हो।यह एक सार्वभौमिक मंदी संचरण तंत्र है जो रोटेशन, मंदी और ड्राइविंग के कार्यों को एकीकृत करता है, और साथ ही इसकी एक सरल संरचना होती है और निर्माण और रखरखाव के लिए सुविधाजनक होती है।
वीई सीरीज के प्रदर्शन पैरामीटर्स
आदर्श | अनुपात | रेटेड आउटपुट टॉर्क | झुकाव टोक़ | अक्षीय भार | रेडियल लोड | टोर्क पकड़ना | क्षमता | शुद्धता | स्व ताला | वज़न |
एनएम | एनएम | के.एन. | के.एन. | एनएम | डिग्री | हां | किलोग्राम | |||
3" | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | 0.1 | हां | 13 |
5" | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | 0.1 | हां | 18 |
7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | 0.1 | हां | 28 |
8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | 0.1 | हां | 35 |
9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | 0.1 | हां | 51 |
12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | 0.1 | हां | 61 |
14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | 0.1 | हां | 78 |
17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | 0.1 | हां | 105 |
21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | 0.1 | हां | 185 |
25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | 0.1 | हां | 244 |
अनुप्रयोग
स्लीविंग ड्राइव डिवाइस का उपयोग किसी भी अवसर पर किया जा सकता है जिसके लिए पूर्ण-चक्र रोटेशन की आवश्यकता होती है और परिवर्तनशील गति की आवश्यकता होती है।जब बड़े टोक़, उच्च परिशुद्धता गति संचरण या कॉम्पैक्ट बॉडी संरचना और एकीकरण के लिए उच्च आवश्यकताओं वाले तंत्र के चयन के पावर ट्रांसमिशन को महसूस करना आवश्यक होता है, तो स्लीविंग ड्राइवर सबसे अच्छा समाधान होते हैं।
अधिक सामान्य अनुप्रयोग आम तौर पर इंजीनियरिंग और निर्माण मशीनरी, साथ ही सौर ऊर्जा, पवन ऊर्जा और विभिन्न दीर्घकालिक स्वचालित ट्रैकिंग मशीनरी हैं।
