उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | HangTuo |
प्रमाणन: | CE, ISO9001 |
मॉडल संख्या: | वीई7" |
न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
---|---|
मूल्य: | USD 280~504 / pc |
पैकेजिंग विवरण: | परतदार लकड़ी वाला बॉक्स |
प्रसव के समय: | 15 ~ 45 दिन |
भुगतान शर्तें: | एल/सी, टी/टी, वेस्टर्न यूनियन |
आपूर्ति की क्षमता: | 2000 पीसी प्रति माह |
सामग्री: | क्यूटी | गियर अनुपात: | 57:1 |
---|---|---|---|
आउटपुट टॉर्क: | 5060 एनएम | टोर्क पकड़ना: | 40 kNm |
झुकाव टोक़: | 5 kNm | आदर्श: | वीई7 |
उत्पत्ति के प्लेस: | चीन | आवेदन पत्र: | सौर ट्रैकिंग प्रणाली |
हाई लाइट: | सिंगल एक्सिस स्लीव ड्राइव गियरबॉक्स,सौर ट्रैकिंग सिस्टम के लिए स्लीव ड्राइव गियरबॉक्स,वर्म स्लीव ड्राइव गियरबॉक्स रेड्यूसर |

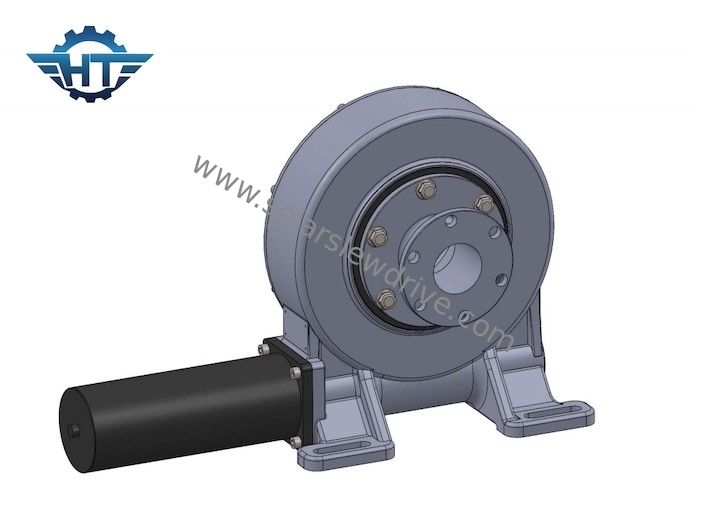

सौर ट्रैकिंग सिस्टम के लिए वीई 7 वर्टिकल सिंगल एक्सिस वर्म गियरबॉक्स रेड्यूसर
सिंगल एक्सिस वर्म गियरबॉक्स विवरण:
हमारे वीई स्लीविंग ड्राइव मुख्य रूप से पीवी, एसटीपी, सीएसपी अक्ष सौर ट्रैकिंग सिस्टम के लिए उपयोग किए जाते हैं।हमारे पास कई प्रकार के स्लीविंग ड्राइव भी हैं जो निर्माण अनुप्रयोगों के लिए व्यापक रूप से उपयोग किए जाते हैं, जैसे ट्रक क्रेन, मैनलिफ्ट, टर्नटेबल्स, पोर्ट मशीनरी, मॉड्यूलर वाहन, छोटी पवन ऊर्जा प्रणाली और उपग्रह संचार, भारी भार ट्रांसपोर्टर, पुल निरीक्षण उपकरण, टेलीस्कोपिक वर्किंग प्लेटफॉर्म। , बास्केट रोटेटर आवश्यकताएं, यॉट क्रेन, सीमेंट मिक्सर, एक्सकेवेटर, आदि। हम स्लीविंग ड्राइव के साथ मिलान करने के लिए हाइड्रोलिक मोटर्स, डीसी मोटर्स, स्टेपर मोटर्स और सर्वो मोटर्स के कई आकार भी प्रदान कर सकते हैं।हमारे उत्पादों को दुनिया भर में निर्यात किया गया है।
वीई स्लीविंग ड्राइव की तकनीकी शीट
आदर्श |
अनुपात |
रेटेड आउटपुट टॉर्क (एनएम) |
झुकाव टोक़ (एनएम) |
होल्डिंग टोक़ (एनएम) |
अक्षीय भार (केएन) |
रेडियल लोड (केएन) |
क्षमता |
प्रेसिजन (डिग्री) |
स्व ताला |
वजन (किग्रा) |
3" |
31:1 |
600 |
1500 |
1800 |
22 |
15 |
40% |
0.1 |
हां |
12 |
5" |
37:1 |
800 |
5000 |
9200 |
16 |
27 |
40% |
0.1 |
हां |
18 |
7" |
57:1 |
1750 |
7000 |
13200 |
34 |
58 |
40% |
0.1 |
हां |
32 |
8" |
51:1 |
2250 |
11200 |
20400 |
50 |
80 |
40% |
0.1 |
हां |
28 |
9" |
61:1 |
2250 |
16000 |
30800 |
60 |
130 |
40% |
0.1 |
हां |
52 |
12" |
78:1 |
4300 |
25000 |
40560 |
77 |
190 |
40% |
0.1 |
हां |
65 |
14" |
85:1 |
5600 |
48000 |
44200 |
110 |
230 |
40% |
0.1 |
हां |
88 |
17" |
102:1 |
6750 |
67000 |
53040 |
142 |
390 |
40% |
0.1 |
हां |
135 |
21" |
125:1 |
16000 |
89000 |
65000 |
337 |
640 |
40% |
0.1 |
हां |
192 |
25" |
150:1 |
21450 |
112000 |
89000 |
476 |
950 |
40% |
0.1 |
हां |
251 |
स्थापाना निर्देश
क्षैतिज स्थापना और लंबवत स्थापना, नीचे दी गई तस्वीर देखें।
टो सिंगल स्लीवंग ड्राइव्स ड्यूल एक्सिस स्लीविंग ड्राइव सिस्टम प्राप्त कर सकते हैं।
एक ड्यूल एक्सिस स्लीविंग ड्राइव ड्यूल एक्सिस स्लीविंग ड्राइव सिस्टम को प्राप्त कर सकता है।
एक लीनियर एक्चुएटर के साथ एक स्लीविंग ड्राइव भी ड्यूल एक्सिस स्लीविंग ड्राइव प्राप्त कर सकता है।
हमारी पैकेजिंग और परिवहन
सभी स्लीव ड्राइव्स को फ्यूमिग्रेशन-फ्री वुडन केस के साथ पैक किया जाएगा।
नमूना और छोटे कार्गो परिवहन के लिए समुद्री परिवहन, हवाई परिवहन, सड़क परिवहन और एक्सप्रेस जैसे टीएनटी, डीएचएल, यूपीएस, ईएमएस, फेडेक्स आदि का समर्थन करें।
