उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | HangTuo |
प्रमाणन: | CE, ISO9001 |
मॉडल संख्या: | वीई9" |
न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
---|---|
मूल्य: | USD 280~504 / pc |
पैकेजिंग विवरण: | परतदार लकड़ी वाला बॉक्स |
प्रसव के समय: | 15 ~ 45 दिन |
भुगतान शर्तें: | एल/सी, टी/टी, वेस्टर्न यूनियन |
आपूर्ति की क्षमता: | 2000 पीसी प्रति माह |
सामग्री: | क्यूटी | आदर्श: | वीई9" |
---|---|---|---|
गियर अनुपात: | 61:1 | रेटेड आउटपुट टॉर्क: | 4300 एनएम |
टोर्क पकड़ना: | 27200 एनएम | झुकाव टोक़: | 16000 एनएम |
क्षमता: | 40% | शुद्धता: | 0.1 डिग्री से कम |
हाई लाइट: | PV स्टेशन सोलर स्लीव ड्राइव,वर्टिकल VE9 सोलर स्लीव ड्राइव,स्क्वायर ट्यूब के साथ सोलर स्लीव ड्राइव |

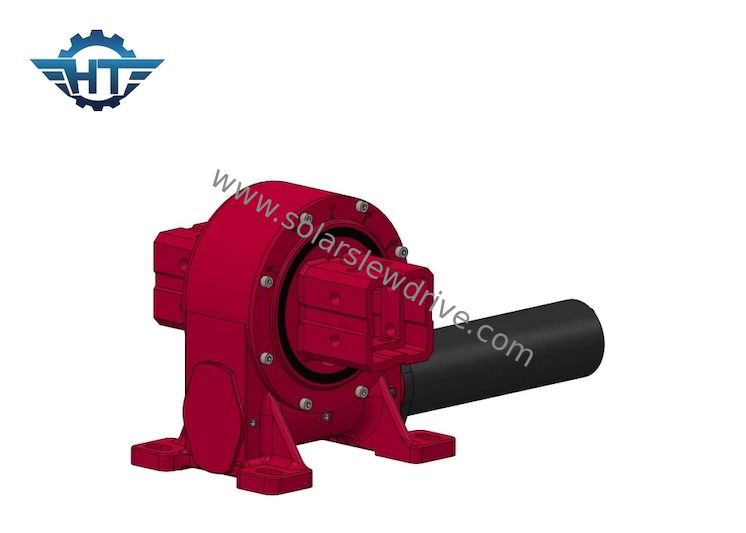

पीवी स्टेशनों के लिए स्क्वायर ट्यूबों के साथ वर्टिकल वीई 9 वर्म गियर सोलर स्लीव ड्राइव
वर्म गियर सोलर स्लीव ड्राइव विवरण:
इसकी कॉम्पैक्टनेस, उच्च कठोरता और अन्य उल्लिखित लाभों के कारण, एक वर्म ड्राइव सिस्टम का उपयोग विभिन्न उपकरणों में किया जाता है जैसे कि मोबाइल असेंबली प्लेटफॉर्म, सैटेलाइट सिस्टम, हॉलेज वाहनों पर हाइड्रोलिक लोडिंग क्रेन, छोटे समुद्री क्रेन, बड़े पैमाने की व्हील इकाइयों में घूमने योग्य सीढ़ी समुद्री पोर्टल ट्रांसपोर्टर। एक स्लीव वर्म ड्राइव सिस्टम एक कॉम्पैक्ट रूप से निर्मित इकाई है जिसमें एक स्लीविंग रिंग, बेस प्लेट और वर्म होता है।यह इकाई एक स्लीविंग रिंग और वर्म के लाभों को एक इकाई में लाती है। यह उन अनुप्रयोगों के लिए उपयुक्त है जो संयुक्त भार को संभालने में सक्षम निरंतर या चक्रीय आंदोलन के साथ धीमी रोटेशन की मांग करते हैं।उत्पाद एक इलेक्ट्रिक या हाइड्रोलिक मोटर को युग्मित करने के साथ-साथ पूरे सिस्टम को उपकरणों के साथ जोड़ने के लिए मानक आयामों के साथ है।
वीई स्लीव ड्राइव तकनीकी डेटा
नमूना | अनुपात | रेटेड आउटपुट टॉर्क | झुकाव टोक़ | अक्षीय भार | रेडियल लोड | टोर्क पकड़ना | क्षमता | शुद्धता | स्व ताला | वज़न |
एनएम | एनएम | के.एन. | के.एन. | एनएम | डिग्री | हाँ | किलोग्राम | |||
3" | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | 0.1 | हाँ | 13 किलो |
5" | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | 0.1 | हाँ | 18 किलो |
7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | 0.1 | हाँ | 28 किग्रा |
8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | 0.1 | हाँ | 35 किग्रा |
9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | 0.1 | हाँ | 51किग्रा |
12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | 0.1 | हाँ | 61 किग्रा |
14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | 0.1 | हाँ | 78 किग्रा |
17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | 0.1 | हाँ | 105 किग्रा |
21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | 0.1 | हाँ | 185 किग्रा |
25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | 0.1 | हाँ | 244 किलो |
लाभ
1. रोटेशन ± 60 डिग्री, सॉफ़्टवेयर नियंत्रण विफलता के मामले में ड्राइव के अंदर हार्ड स्टॉप / हार्ड सीमा
2. बाईं या दाईं ओर से ड्राइविंग मोटर का कनेक्शन
3. स्थापना के दौरान, गियरिंग निकासी को समायोजित करना आवश्यक नहीं है;यह निर्माता द्वारा कारखाने से पहले ही सेट कर दिया जाता है
4. सरल स्थापना और कम रखरखाव
5. तर्कसंगत स्थान उपयोग
6. गियर स्व-लॉकिंग है;इसलिए ब्रेक जरूरी नहीं है
7. शुरू करने और रोकने की आसान और धाराप्रवाह विधि
