उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | HangTuo |
प्रमाणन: | CE, ISO9001 |
मॉडल संख्या: | वीई9" |
न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
---|---|
मूल्य: | USD 100~1600/ pc |
पैकेजिंग विवरण: | परतदार लकड़ी वाला बॉक्स |
प्रसव के समय: | 15 ~ 45 दिन |
भुगतान शर्तें: | एल/सी, टी/टी, वेस्टर्न यूनियन |
आपूर्ति की क्षमता: | 2000 पीसी प्रति माह |
सामग्री: | क्यूटी | नमूना: | 9 इंच |
---|---|---|---|
गियर अनुपात: | 61:1 | शुद्धता: | 0.1° |
चालक: | एसी / डीसी मोटर | रंग: | के रूप में अनुरोध किया |
टोर्क पकड़ना: | 30800 एनएम | पैकेट: | प्लाईवुड मामले |

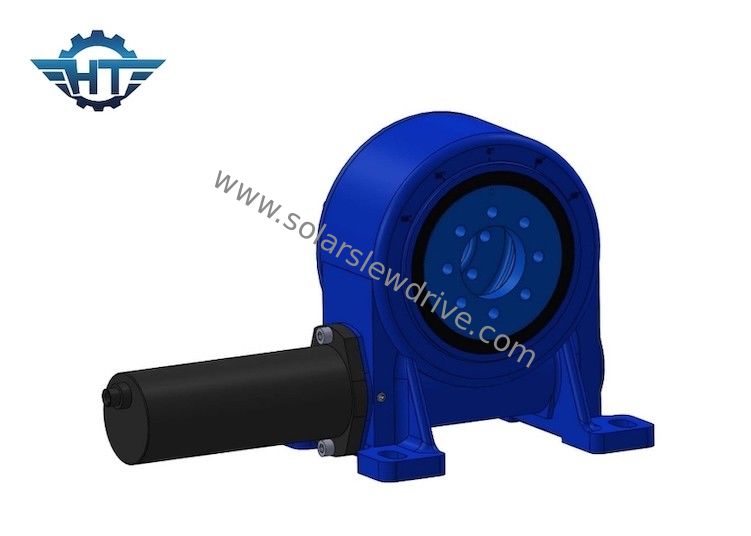

क्षैतिज सिंगल एक्सिस पीवी पैनल ट्रैकिंग सिस्टम के लिए वीई 9 सिंगल एक्सिस स्लीव ड्राइव गियरबॉक्स:
सिंगल एक्सिस स्लीव ड्राइव गियरबॉक्सविवरण
वीई स्लीविंग ड्राइव जिसे वर्टिकल सिंगल एक्सिस स्लीविंग ड्राइव भी कहा जाता है, एक पूरी तरह से संलग्न, वर्टिकल ड्राइव है जिसे माउंटिंग के लिए अन्य घटकों की आवश्यकता नहीं होती है।इसे सिर्फ चार बोल्ट से प्लेट पर आसानी से लगाया जा सकता है।यह आमतौर पर एकल-अक्ष सौर ट्रैकर्स के केंद्र में उपयोग किया जाता है ताकि बिना टूटे तेज हवा के तूफान में सौर सरणी को मजबूत रखा जा सके।इसे सिंगल एक्सिस सोलर ट्रैकिंग सिस्टम के दोनों ओर भी लगाया जा सकता है।हमारी स्लीविंग ड्राइवऑवरग्लास वर्म तकनीक का उपयोग सबसे बड़े स्तर की ताकत और शक्ति प्रदान करेगा जिससे क्षेत्र का जीवन बढ़ेगा और डाउनटाइम कम होगा।
वीई सीरीज तकनीकी शीट
नमूना | अनुपात | रेटेड आउटपुट टॉर्क (एनएम) | झुकाव टोक़ (एनएम) | होल्डिंग टोक़ (एनएम) | अक्षीय भार (केएन) | रेडियल लोड (केएन) | क्षमता | स्व ताला | वजन (किग्रा) |
3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | हाँ | 12 |
5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | हाँ | 18 |
7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | हाँ | 32 |
8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | हाँ | 28 |
9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | हाँ | 52 |
12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | हाँ | 65 |
14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | हाँ | 88 |
17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | हाँ | 135 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | हाँ | 192 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | हाँ | 251 |
विशेषताएँ
1. बड़े संचरण बल और कॉम्पैक्ट संरचना।
2. मल्टी-टूथ सरफेस मेशिंग से असर क्षमता में काफी सुधार होता है।और ट्रांसमिशन सुचारू है और शोर बहुत कम है।
3. सेल्फ-लॉकिंग, जब वर्म का लीड एंगल मेशिंग गियर दांतों के बीच के बराबर घर्षण कोण से कम होता है, तो मैकेनिज्म में सेल्फ-लॉकिंग होता है और रिवर्स सेल्फ-लॉकिंग का एहसास हो सकता है।इसका रिवर्स सेल्फ-लॉकिंग सेफ्टी प्रोटेक्शन में भूमिका निभा सकता है।
4. कृमि का अक्षीय बल बड़ा होता है
आवेदन पत्र
हम क्षैतिज सिंगल एक्सिस, डुअल-एक्सिस पीवी ट्रैकिंग सिस्टम, सीएसपी, सीपीवी सोलर ट्रैकिंग डिजाइन के लिए विश्वसनीय मैकेनिकल स्लीविंग ड्राइव प्रदान करते हैं। हमारे पेशेवर और उच्च गुणवत्ता वाले उत्पादों को एरियल वर्किंग प्लेटफॉर्म, ट्रक क्रेन, टिम्बर ग्रैब पर एक स्थिर समाधान के रूप में भी लागू किया जाएगा। , ड्रिलिंग रिग, स्प्रे उपकरण, हाइड्रोलिक मॉड्यूल वाहन, स्वचालित असेंबली लाइन, विंड यॉ सिस्टम, आदि।
